Когда речь заходит о получении неразъемного соединения с высокой механической прочностью, твердые припои оказываются вне конкуренции по сравнению с мягкими оловянно-свинцовыми составами. Однако успех этой процедуры на девяносто процентов определяется тем, насколько тщательно вы подготовили сопрягаемые поверхности и выдержали оптимальную величину промежутка между ними.

В производственной практике чаще всего приходится иметь дело со стыковыми, нахлесточными и телескопическими конфигурациями, и для каждой из них существуют свои нюансы геометрии.

Начнем с обработки кромок, поскольку именно через них расплавленный присадочный материал проникает в капилляр. Любая грязь, жировая пленка или толстый слой оксидов способны полностью заблокировать растекание, оставляя внутри пустоты.

Поэтому первым делом удалите с поверхности заводскую окалину механическим способом: используйте шлифовальную шкурку с зернистостью P120-P180, а для ответственных узлов — абразивный круг или пескоструйный аппарат. Шероховатость, полученная после такой обработки (Rz 10-20 мкм), как раз способствует хорошей адгезии, тогда как полированный блеск, наоборот, мешает смачиванию.

Особое внимание уделите зоне, отстоящей от будущего шва на 15-20 миллиметров в каждую сторону. У меди и ее сплавов после зачистки моментально образуется свежая пленка окисла, поэтому пайку следует вести сразу, а если перерыв неизбежен — поместите детали в спирт или храните под слоем нейтрального масла.

Для сталей, особенно углеродистых, допустимо выполнить обезжиривание уайт-спиритом или ацетоном, а затем слегка прогреть зону соединения газовой горелкой, чтобы удалить остаточную влагу и микротрещины от наклепа.

Переходим к самому тонкому моменту — величине щели, которая остается между деталями после фиксации. Каждый слесарь знает, что для мягких оловянных припоев зазор может достигать десятых долей миллиметра, но с твердыми сплавами ситуация кардинально иная.

Здесь рабочий промежуток обычно составляет от 0,02 до 0,15 мм, причем золотая середина лежит в пределах 0,05–0,10 мм для большинства конструкционных материалов. Слишком тесная посадка (менее 0,02 мм) просто не даст жидкости проникнуть внутрь из-за высокого вязкостного сопротивления, а чрезмерно широкая щель (более 0,15–0,20 мм) приведет к тому, что капиллярные силы окажутся недостаточны для заполнения полости.

На практике это означает, что при подготовке втулок и валов под пайку внахлест необходимо выдерживать посадку с натягом или переходную, а затем намеренно создавать микрорельеф для каналов протекания. Для стальных деталей диаметром до 50 мм допустимый зазор после сборки — 0,03–0,07 мм, если используется медно-цинковый припой марки Л63.

В случае с чугуном, который плохо смачивается, промежуток увеличивают до 0,10–0,12 мм, а перед процедурой покрывают поверхность тонким слоем флюса на основе буры.

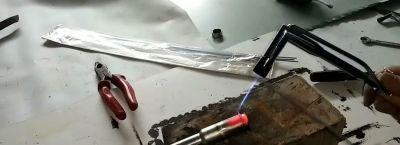

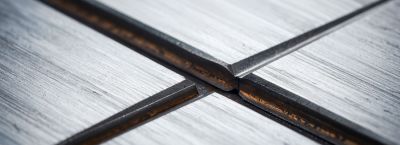

Не менее критична форма разделки кромок. Для стыковых швов на листовом материале толщиной до 3 мм достаточно простого притупления фаски под углом 60–70 градусов.

Свариваемые торцы должны плотно сходиться по всей длине, без зазоров в отдельных точках, иначе припой утечет в локально широкое место, оставив соседний участок сухим. Когда толщина превышает 5 мм, я рекомендую делать V-образную разделку с углом раскрытия 90 градусов и притуплением кромок 1–2 мм — это облегчает эвакуацию газов и улучшает заполнение глубины шва.

Для трубных соединений, где часто применяют раструбную схему, подготовка заключается в том, чтобы торец внутренней трубы был срезан под 45 градусов, а сам раструб имел коническую форму с перепадом диаметров, создающим тот самый расчетный зазор. Измеряйте его на собранной конструкции щупом — нормальным считается, когда пластина толщиной 0,08 мм входит с легким усилием, а пластина 0,15 мм уже не проходит.

Температурное расширение тоже вносит свои коррективы: для длинных деталей (более 200 мм) из алюминия или латуни делайте поправку в минус 0,02–0,03 мм от оптимального значения, так как при нагреве промежуток сузится.

В производственных условиях для получения стабильного зазора часто применяют специальные фиксаторы-дистанционеры. Это могут быть отрезки тонкой стальной проволоки диаметром 0,05–0,08 мм, уложенные вдоль стыка, или точечная прихватка электрозаклепками, которая после пайки не влияет на прочность.

Избегайте использовать для фиксации стальную стружку или песок — они внесут локальные напряжения и нарушат капиллярный поток.

Теперь обратимся к нормативным рекомендациям. Согласно отраслевым стандартам для паяных узлов, работающих при сдвиговых нагрузках, величина зазора не должна превышать 0,1 мм при длине перекрытия, равной четырехкратной толщине тонкой стенки.

Для медных радиаторов и теплообменников, где припоем служит фосфористая медь, допускается диапазон 0,02–0,08 мм, причем кромки труб перед сборкой обрабатывают гребенкой, создавая поперечные риски глубиной 0,03 мм — они направляют поток расплава.

В случае с разнородными металлами, скажем, сталь с бронзой, выбирайте промежуток по более тугоплавкому компоненту, то есть 0,04–0,06 мм. А вот для пары нержавейка — никелевый сплав, где твердый припой содержит серебро, щель можно увеличить до 0,12 мм, поскольку жидкость имеет отличную текучесть.

Практический совет: перед массовой пайкой всегда делайте пробную сборку на образцах-свидетелях, проверяя зазор щупами и просвечивая шов ультразвуком — это сэкономит время и материал.

Не забывайте про влияние геометрии кромок на эвакуацию флюса. Если соединение имеет глубокий карман, как в случае с пазом или закрытым гнездом, просверлите в одной из деталей вентиляционные отверстия диаметром 1–2 мм.

В противном случае расширяющиеся пары флюса создадут избыточное давление и вытолкнут припой наружу, оставив внутри раковины. Для нахлесточных узлов, где перекрытие составляет 20–30 мм, рекомендую наносить на обе поверхности мелкую насечку шагом 0,5 мм глубиной 0,05 мм — она работает как система микрокапилляров.

Подготовленная кромка не должна иметь острых заусенцев и рисок, направленных поперек движения припоя. Идеальная шероховатость получается после обработки мелкозернистым камнем с последующим травлением в слабом растворе кислоты (для меди — 5% серной, для алюминия — 10% едкого натра).

Такая операция удаляет остатки смазки и создает равномерную микрошероховатость с Rz 5–8 мкм, что для твердых припоев даже предпочтительнее, чем гладкая поверхность.

В итоге запомните главное: зазор должен быть в пределах 0,05–0,10 мм для обычных сталей и медных сплавов, кромки — очищены до металлического блеска и иметь фаску для капельного питания, а длина перекрытия рассчитывается как (3-5)*толщина. Любое отступление от этих параметров ведет к браку: широкие щели дают рыхлый шов с низкой усталостной прочностью, а узкие — непропаи и трещины при остывании.

Практикующий слесарь всегда держит под рукой набор щупов от 0,02 до 0,20 мм и тратит время на подгонку, потому что именно эти сотые доли миллиметра определяют, выдержит ли узел рабочее давление или развалится под нагрузкой.
