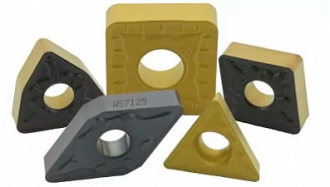

Пластины для внутреннего и наружного точения
Пластины для внутреннего и наружного точения представляют собой сменные режущие элементы, предназначенные для обработки различных материалов на токарных станках. Они обеспечивают высокую точность изготовления деталей и позволяют получать качественную поверхность после обработки. Для изготовления пластин применяются различные материалы, включая твердые сплавы, а выбор конкретного типа определяется характеристиками обрабатываемого материала и условиями выполнения работ.

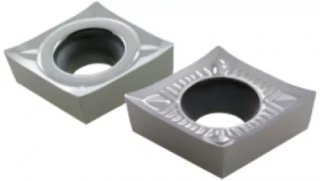

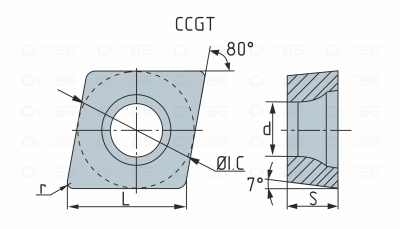

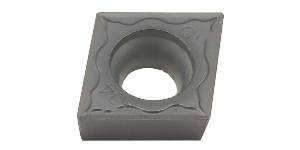

CCGT
Твердосплавные токарные пластины CCGT предназначены преимущественно для операций растачивания, а также подходят для выполнения наружного точения. Пластина имеет форму C (ромб 80°) и оснащена позитивной геометрией с задним углом 7°, обеспечивающей эффективное резание. Применяются с расточными державками S...-SCKCR/L, S...-SCLCR/L и проходными державками SCACR/L, SCLCR/L.
| Наименование | (L), мм | (ØiC), мм | (S), мм | (d), мм | (r), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| CCGT030102L-F-ZP163 |
3.46
|
3.48
|
1.39
|
1.9
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG |  |
|
|---|---|---|---|---|---|---|---|---|---|---|
| CCGT030102L-XF-HR7125 |
3.6
|
3.5
|
1.4
|
1.9
|
0.2
|
Чистовая
|
P
M
S
|
Huareal | |
|
| CCGT030104L-XF-HR7125 |
3.6
|
3.5
|
1.4
|
1.9
|
0.4
|
Чистовая
|
P
M
S
|
Huareal | |
|
| CCGT030104R-XF-HR7125 |
3.6
|
3.5
|
1.4
|
1.9
|
0.4
|
Чистовая
|
M
|
Huareal | 649 ₽ |
|
| CCGT040101L-F-KP2120 |
4.4
|
4.3
|
1.59
|
2.3
|
0.1
|
Чистовая
|
M
S
|
Koves | |
|
| CCGT040102L-P-GAT7120 |
4.4
|
4.4
|
1.8
|
2.3
|
0.2
|
Чистовая
|
P
M
K
|
Gesac | |
|
| CCGT040102R-JF-P3705T |
4.3
|
4.3
|
1.8
|
2.3
|
0.2
|
Чистовая
|
P
M
S
|
OKE | |
|
| CCGT040102R-XF-HR7125 |
4.4
|
4.4
|
1.8
|
2.3
|
0.2
|
Чистовая
|
M
|
Huareal | 559 ₽ |
|
| CCGT060201R-F-ZP15 |
6.5
|
6.35
|
2.38
|
2.8
|
0.1
|
Чистовая
|
P
M
|
MZG | 473 ₽ |
|
| CCGT060201R-F-ZP163 |
6.5
|
6.35
|
2.38
|
2.8
|
0.1
|
Чистовая
|
P
M
S
H
|
MZG | 413 ₽ |
|
| CCGT060202-1L-ZP15 |
6.2
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 473 ₽ |
|
| CCGT060202-AK-HRK10 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
N
|
Huareal | 302 ₽ |
|
| CCGT060202-AK-WSK10 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
N
|
Huareal | 302 ₽ |
|
| CCGT060202R-F-ZP15 |
6.2
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 531 ₽ |
|
| CCGT060202R-F-ZP163 |
6.2
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 782 ₽ |
|
| CCGT060202R-H-ZP15 |
6.2
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 463 ₽ |
|
| CCGT060204-AK-HRK10 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Чистовая
|
N
|
Huareal | 247 ₽ |
|
| CCGT060204R-H-ZP15 |
6.0
|
6.35
|
2.38
|
2.8
|
0.4
|
Чистовая
|
P
M
S
H
|
MZG | 570 ₽ |
|
| CCGT09T301ER-U-ZN90 |
9.7
|
9.525
|
3.97
|
4.4
|
0.1
|
Чистовая
|
P
M
K
|
MZG | 732 ₽ |
|
| CCGT09T301ER-U-ZP163 |
9.7
|
9.525
|
3.97
|
4.4
|
0.1
|
Чистовая
|
P
M
S
H
|
MZG | 583 ₽ |
|
| CCGT09T301L-KU-WKCU20 |
9.7
|
9.525
|
3.97
|
4.4
|
0.1
|
Получистовая
|
P
M
K
|
Wolverine | |
|
| CCGT09T301R-H-ZP15 |
9.7
|
3.5
|
3.97
|
4.4
|
0.1
|
Чистовая
|
P
M
S
H
|
MZG | 583 ₽ |
|
| CCGT09T301R-KU-WKCU20 |
9.7
|
9.525
|
3.97
|
4.4
|
0.1
|
Получистовая
|
P
M
K
|
Wolverine | |
|
| CCGT09T302-AK-HRK10 |
9.7
|
9.525
|
3.97
|
4.4
|
0.2
|
Чистовая
|
N
|
Huareal | 393 ₽ |
|
| CCGT09T302ER-U-ZP15 |
9.4
|
3.5
|
3.97
|
4.4
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 836 ₽ |
|
| CCGT09T302ER-U-ZP163 |
9.4
|
9.525
|
3.97
|
4.4
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 941 ₽ |
|
| CCGT09T302R-F-ZN90 |
9.4
|
9.525
|
3.97
|
4.4
|
0.2
|
Чистовая
|
P
M
|
MZG | 608 ₽ |
|
| CCGT09T302R-H-ZP15 |
9.4
|
9.525
|
3.97
|
4.4
|
0.2
|
Чистовая
|
P
M
S
H
|
MZG | 608 ₽ |
|
| CCGT09T304-AK-HFR10 |
9.7
|
9.525
|
3.97
|
4.4
|
0.4
|
Чистовая
|
N
|
HardForce | 272 ₽ |
|
| CCGT09T304-AK-HRK10 |
9.7
|
9.525
|
3.97
|
4.4
|
0.4
|
Получистовая
|
N
|
Huareal | 361 ₽ |
|
| CCGT09T304EN-SMF-FH650M |
9.7
|
9.525
|
3.97
|
4.4
|
0.4
|
Получистовая
|
M
S
|
Wolverine | 1 106 ₽ |
|
| CCGT09T308-AK-HRK10 |
9.7
|
9.525
|
3.97
|
4.4
|
0.8
|
Получистовая
|
N
|
Huareal | 374 ₽ |
|
| CCGT120404-AK-HRK10 |
12.9
|
12.7
|
4.76
|
5.5
|
0.4
|
Получистовая
|
N
|
Huareal | 698 ₽ |
|
| CCGT120408-AK-HRK10 |
12.9
|
12.7
|
4.76
|
5.5
|
0.8
|
Получистовая
|
N
|
Huareal | 698 ₽ |
|

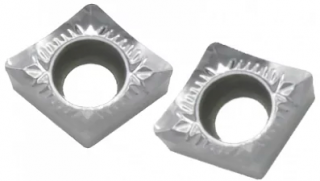

CCGX
Токарные пластины CCGX представляют собой сменные пластины формы C (ромб 80°) с позитивным задним углом 7°. В ассортименте представлены варианты со стружколомами для различных режимов обработки: чистовой, получистовой и черновой, с односторонней режущей кромкой и винтовым креплением. Для удобного подбора рекомендуется сначала учитывать параметры RE и размер пластины, а затем выбирать подходящий сплав и производителя.
| Наименование | (L), мм | (ØiC), мм | (S), мм | (d), мм | (r), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| CCGX060204-AL-GN9120 |
6.5
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
N
|
Gesac | |
|
|---|---|---|---|---|---|---|---|---|---|---|
| CCGX09T304-AL-GN9120 |
9.7
|
9.525
|
3.97
|
4.4
|
0.4
|
Чистовая
|
N
|
Gesac | |
|

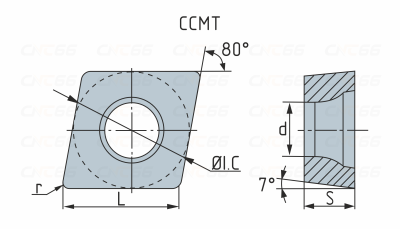

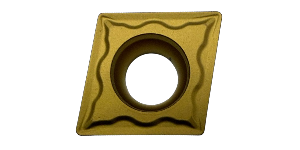

CCMT
Твердосплавные токарные пластины CCMT предназначены для высокоточного растачивания и наружного точения, при этом расточные операции являются основным применением. Пластина выполнена в форме C (ромб 80°) и имеет позитивную геометрию с задним углом 7°, обеспечивающую эффективное резание. Используются с расточными державками S...-SCKCR/L, S...-SCLCR/L и проходными державками SCACR/L, SCLCR/L.
| Наименование | (L), мм | (ØiC), мм | (S), мм | (d), мм | (r), мм | Вид обработки | Обрабатываемый материал | Бренд | Цена | Купить |
| CCMT060202-EF-YBG205 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
S
|
ZCC-CT | 324 ₽ |
|
|---|---|---|---|---|---|---|---|---|---|---|
| CCMT060202-HF-JT1225 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
|
Wolverine | 285 ₽ |
|
| CCMT060202-HF-SD2136 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
M
S
|
Sant | 164 ₽ |
|
| CCMT060202-HF-YBC252 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
|
ZCC-CT | 228 ₽ |
|
| CCMT060202-HS7225 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
M
|
HADSTO | 290 ₽ |
|
| CCMT060202-HS8125 |
6.4
|
6.35
|
2.38
|
2.8
|
0.2
|
Чистовая
|
P
|
HADSTO | 291 ₽ |
|
| CCMT060204-AHF-YB9320 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
M
|
Sant | 355 ₽ |
|
| CCMT060204-GP-GM3225 |
6.5
|
6.35
|
2.38
|
2.8
|
0.4
|
Чистовая
|
M
|
Gesac | 390 ₽ |
|
| CCMT060204-GP-GP1225 |
6.5
|
6.35
|
2.38
|
2.8
|
0.4
|
Чистовая
|
P
|
Gesac | 253 ₽ |
|
| CCMT060204-HF-YBC252 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Чистовая
|
P
M
K
|
ZCC-CT | 330 ₽ |
|
| CCMT060204-HM-YBC252 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
M
|
Sant | 325 ₽ |
|
| CCMT060204-HM-YBG202 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
M
|
Sant | 330 ₽ |
|
| CCMT060204-HMP-HR52525 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
|
Huareal | 330 ₽ |
|
| CCMT060204-HMP-HR82512 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
|
HADSTO | 330 ₽ |
|
| CCMT060204-HR52523 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
M
|
Huareal | 532 ₽ |
|
| CCMT060204-JW-CS2325 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Чистовая
|
P
M
K
|
MEGA | 330 ₽ |
|
| CCMT060204-MP-HS8125 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
|
HADSTO | 291 ₽ |
|
| CCMT060204-PF3-1305 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
|
MetalCraft | 200 ₽ |
|
| CCMT060204-PM4-1020 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
|
MetalCraft | 137 ₽ |
|
| CCMT060204-PM4-WRPU10 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
P
|
Wolverine | 163 ₽ |
|
| CCMT060204-SM3-1020 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
M
S
|
MetalCraft | 163 ₽ |
|
| CCMT060204-SM3-WRPU10 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
M
S
|
Wolverine | 166 ₽ |
|
| CCMT060204-TM-HR7125 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
M
|
Huareal | 151 ₽ |
|
| CCMT060204-TM-HR7225 |
6.4
|
6.35
|
2.38
|
2.8
|
0.4
|
Получистовая
|
M
|
Huareal | 216 ₽ |
|
