MT-FMB (для насадных фрез)

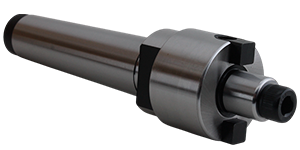

Фрезерный патрон (оправка) MTB-FMB предназначен для фиксации торцевой насадной фрезы и передачи на нее крутящего момента. Данный тип патронов используется в станках фрезерной группы. В конструкции используется хвостовик Морзе (конусность 1:19~1:20 / ISO 296, DIN 228) в исполнении MTB (с резьбовым отверстием), что обеспечивает жесткую фиксацию в патрона в шпинделе станка. В нашем каталоге представлены оправки MTB-FMB в различном исполнении, отличающихся размером хвостовика (MTB3, MTB4, MTB5), посадочным диаметром фрезы (FMB22, FMB27, FMB32) и длиной вылета от шпинделя станка.

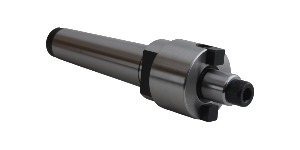

MTB3
Фрезерный патрон MTB3 предназначен для фиксации торцевой насадной фрезы. Крепление фрезы производится затяжным винтом, входящим в комплект поставки патрона.
| Наименование | (d), мм | Тип хвостовика | (D), мм | (L), мм | Бренд | Цена | Купить |
| MTB3-FMB16-048 |
16
|
MTB3
|
38
|
48
|
Wolverine |  |
|
|---|---|---|---|---|---|---|---|
| MTB3-FMB22-025 |
22
|
MTB3
|
48
|
25
|
Zegyo | |
|
| MTB3-FMB22-040 |
22
|
MTB3
|
48
|
40
|
Wolverine | |
|
| MTB3-FMB27-025 |
27
|
MTB3
|
58
|
25
|
Zegyo | 3 078 ₽ |
|
| MTB3-FMB32-040 |
32
|
MTB3
|
68
|
40
|
Zegyo | |
|
MTB4
Фрезерный патрон MTB4 предназначен для фиксации торцевой насадной фрезы. Крепление фрезы производится затяжным винтом, входящим в комплект поставки патрона.
| Наименование | (d), мм | Тип хвостовика | (D), мм | (L), мм | Бренд | Цена | Купить |
| MTB4-FMB22-025 |
22
|
MTB4
|
48
|
25
|
Wolverine | 6 105 ₽ |
|
|---|---|---|---|---|---|---|---|
| MTB4-FMB22-055 |
22
|
MTB4
|
48
|
55
|
Wolverine | 4 477 ₽ |
|
| MTB4-FMB22-062 |
22
|
MTB4
|
48
|
62
|
Zegyo | 4 301 ₽ |
|
| MTB4-FMB27-070 |
27
|
MTB4
|
58
|
70
|
Zegyo | 3 231 ₽ |
|
| MTB4-FMB32-025 |
32
|
MTB4
|
64
|
25
|
Zegyo | 3 231 ₽ |
|
| КМ4-22 Оправка для дисковых фрез | |
|

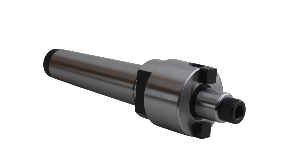

MTB5
Фрезерный патрон MTB5 предназначен для фиксации торцевой насадной фрезы. Крепление фрезы производится затяжным винтом, входящим в комплект поставки патрона.
| Наименование | (d), мм | Тип хвостовика | (D), мм | (L), мм | Бренд | Цена | Купить |
| MTB5-FMB32-60 |
32
|
MTB5
|
60
|
60
|
Wolverine | |
|
|---|
