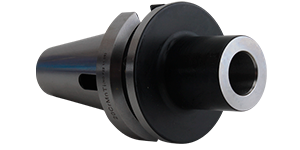

BT-MTA (конус Морзе с лапкой)
Патроны BT-MTA предназначены для фиксации сверл с хвостовиком Морзе (конусность 1:19~1:20 / DIN 228, ISO 296) в исполнении MTA с лапкой. Крепление режущего инструмента в оправке осуществляется благодаря заклиниванию лапки, демонтаж производится при помощи специального инструмента - выколотки. В каталоге представлены патроны в различном исполнении, позволяющие осуществить надежную фиксацию инструмента с хвостовиком Морзе различного размера: MTA1, MTA2, MTA3, MTA4 или MTA5.

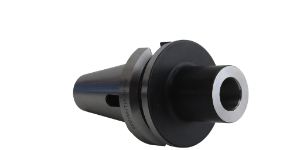

BT30
Патрон предназначен для фиксации сверла с хвостовиком Морзе. Конуструкция оправки позволяет его использовать на оборудовании с автоматической сменой режущего инструмента (фрезерные и сверлильные станки с ЧПУ, обрабатывающие центры). Тип подачи СОЖ: AD (через центральное отверстие).

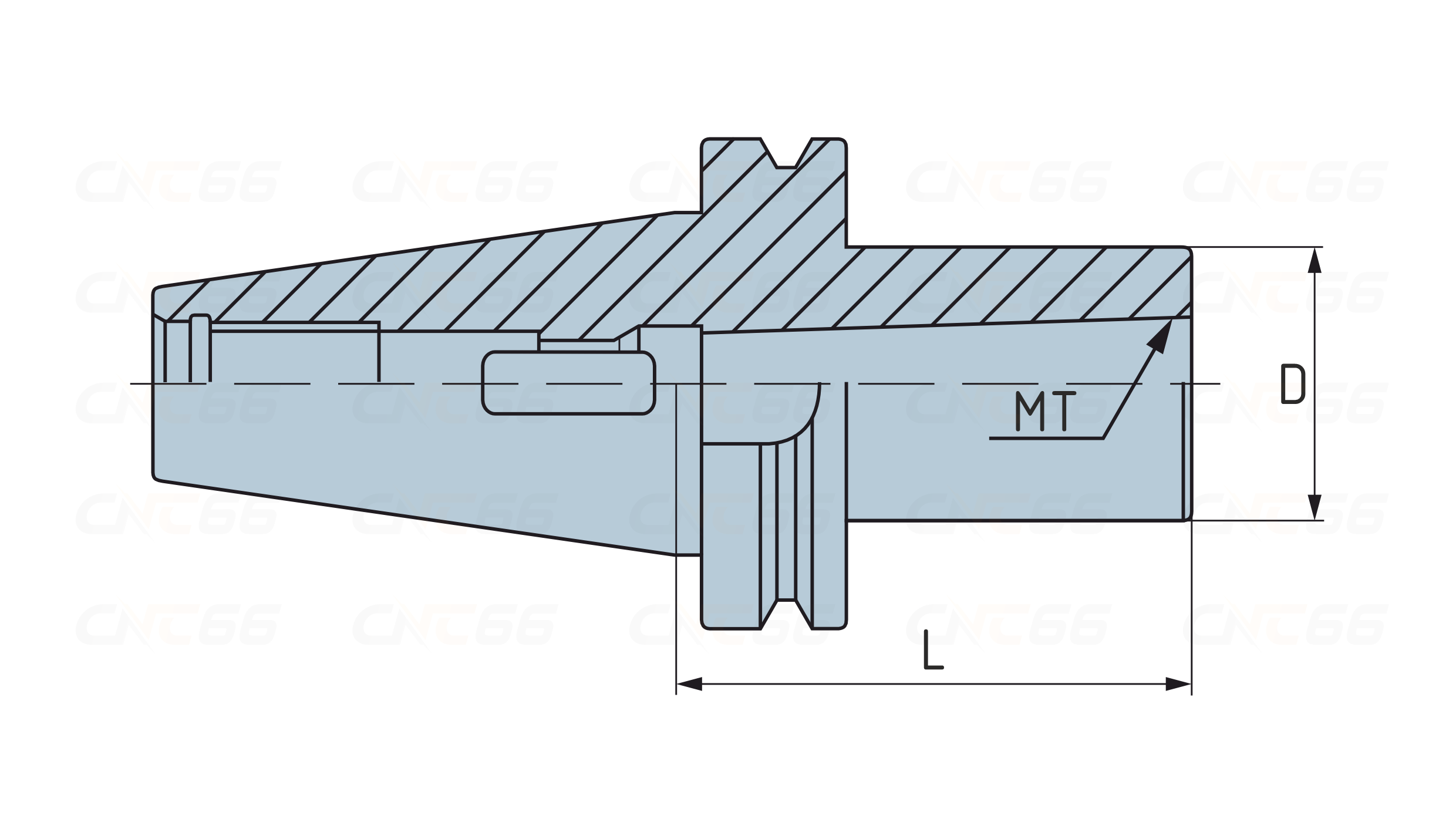

| Наименование | Тип хвостовика | Тип хвостовика инструмента | (L), мм | (D), мм | Бренд | Цена | Купить |
| BT30-MTA1-045 |
BT30
|
MTA1
|
45
|
25
|
Zegyo |  |
|
|---|---|---|---|---|---|---|---|
| BT30-MTA2-060 |
BT30
|
MTA2
|
60
|
32
|
Zegyo | |
|

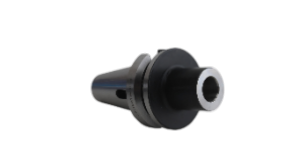

BT40
Патрон предназначен для фиксации сверла с хвостовиком Морзе. Конуструкция оправки позволяет его использовать на оборудовании с автоматической сменой режущего инструмента (фрезерные и сверлильные станки с ЧПУ, обрабатывающие центры). Тип подачи СОЖ: AD (через центральное отверстие).
| Наименование | Тип хвостовика | Тип хвостовика инструмента | (L), мм | (D), мм | Бренд | Цена | Купить |
| BT40-MTA1-045 |
BT40
|
MTA1
|
45
|
25
|
Zegyo | 2 234 ₽ |
|
|---|---|---|---|---|---|---|---|
| BT40-MTA1-120 |
BT40
|
MTA1
|
120
|
25
|
Zegyo | |
|
| BT40-MTA1-180 |
BT40
|
MTA1
|
180
|
25
|
Zegyo | |
|
| BT40-MTA2-045 |
BT40
|
MTA2
|
45
|
32
|
Zegyo | 2 801 ₽ |
|
| BT40-MTA2-060 |
BT40
|
MTA2
|
60
|
32
|
Zegyo | 3 338 ₽ |
|
| BT40-MTA2-120 |
BT40
|
MTA2
|
120
|
32
|
Zegyo | |
|
| BT40-MTA3-070 |
BT40
|
MTA3
|
70
|
40
|
Zegyo | 2 548 ₽ |
|
| BT40-MTA3-075 |
BT40
|
MTA3
|
75
|
40
|
Zegyo | |
|
| BT40-MTA3-095 |
BT40
|
MTA3
|
95
|
40
|
Zegyo | |
|
| BT40-MTA3-135 |
BT40
|
MTA3
|
135
|
40
|
Zegyo | |
|
| BT40-MTA3-140 |
BT40
|
MTA3
|
140
|
40
|
Zegyo | |
|
| BT40-MTA3-180 |
BT40
|
MTA3
|
180
|
40
|
Zegyo | |
|
| BT40-MTA4-090 |
BT40
|
MTA4
|
90
|
48
|
Zegyo | 2 243 ₽ |
|
| BT40-MTA4-165 |
BT40
|
MTA4
|
165
|
48
|
Zegyo | |
|

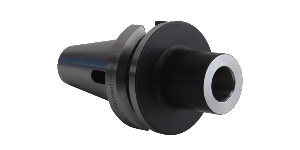

BT50
Патрон BT50-MTB используется во фрезерных станках с ЧПУ, обрабатывающих центрах и обеспечивает надежную фиксацию концевой фрезы с хвостовиком Морзе (MTB). Данный конструктив не предусматривает сквозную подачу смазочно-охлаждающей жидкости (тип A). Крепление хвостовика BT50 (MAS 403, JIS B 6339) в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
