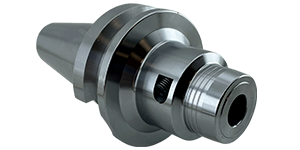

BT-PHC (гидропластовые патроны)
BT40
Патрон BT40-MTA используется во фрезерных и сверлильных станках с ЧПУ, обрабатывающих центрах, обеспечивает надежную фиксацию cверла с хвостовиком Морзе (MTA). Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M16 (в комплект поставки не входит).

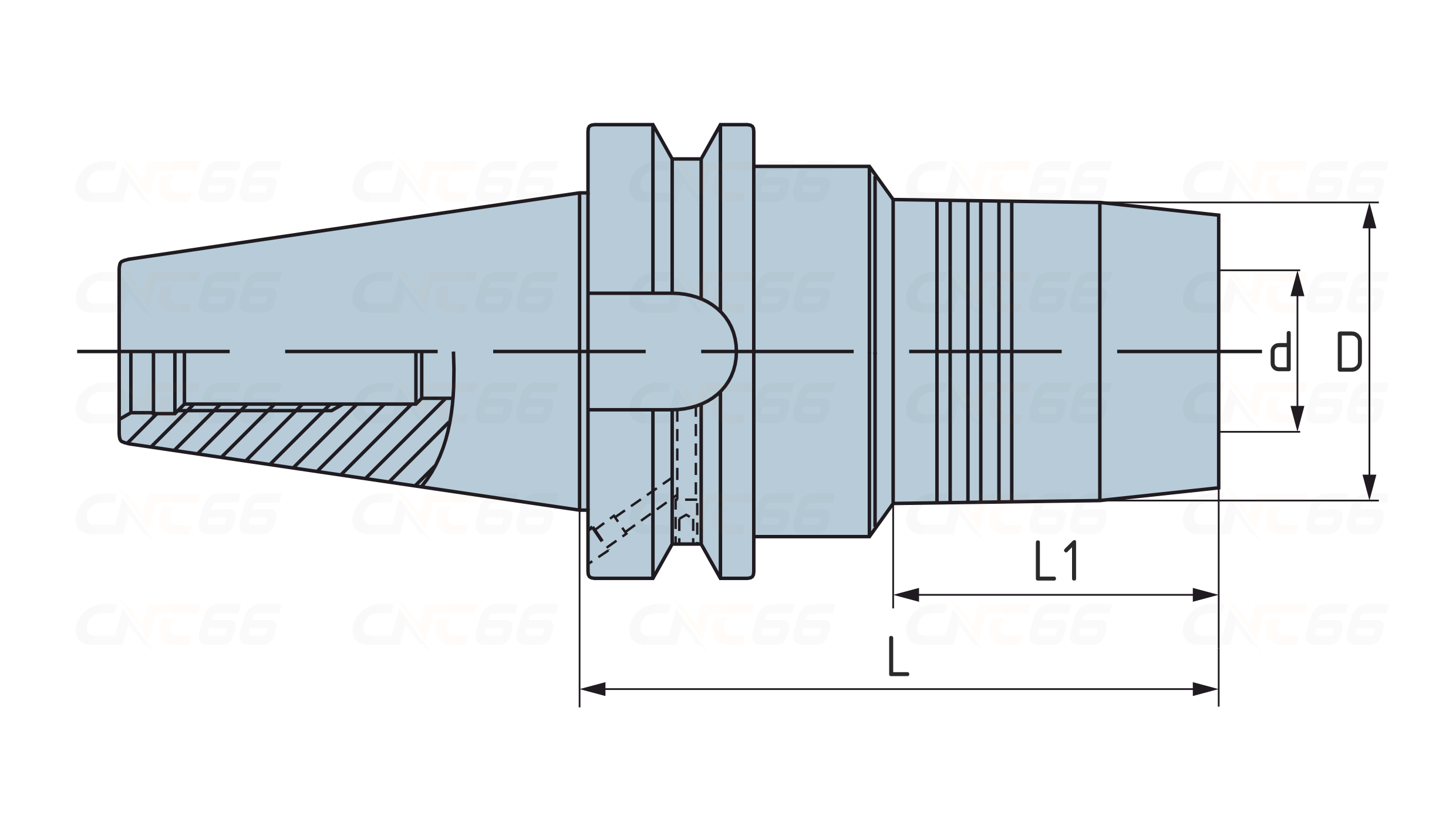

| Наименование | (d), мм | Размер цанги | Тип хвостовика | (L), мм | (D), мм | (L1), мм | Бренд | Цена | Купить |
| BT40-HC20-90 |
20
|
HC20
|
BT40
|
90
|
42
|
52
|
Koves |  |
|
|---|---|---|---|---|---|---|---|---|---|
| BT40-HC32-105 |
32
|
HC32
|
BT40
|
105
|
63
|
32
|
|
|
|
| BT40-HC32-83 |
32
|
HC32
|
BT40
|
83
|
64
|
32
|
Koves | |
|
| BT40-HDC06-090 |
6
|
HC06
|
BT40
|
90
|
30
|
38
|
CNC66 | 20 860 ₽ |
|
| BT40-HDC12-90 |
12
|
HC12
|
BT40
|
90
|
38
|
40
|
|
|
|
| BT40-HDC14-090 |
14
|
HC14
|
BT40
|
90
|
40
|
40
|
|
|
|
| BT40-HDC25-105 |
25
|
HC25
|
BT40
|
105
|
52
|
55
|
|
|
|
| BT40-PHC08-90-W |
8
|
HC08
|
BT40
|
90
|
30
|
29
|
Wolverine | 17 160 ₽ |
|
| BT40-PHC10-90 |
10
|
HC10
|
BT40
|
90
|
36
|
40
|
OLICNC | |
|
| BT40-PHC10-90-W |
10
|
HC10
|
BT40
|
90
|
36
|
40
|
Wolverine | 17 160 ₽ |
|
| BT40-PHC12-120 Гидропластовый патрон Wolverine | |
|
|||||||
| BT40-PHC12-90-W |
12
|
HC12
|
BT40
|
90
|
38
|
40
|
Wolverine | 17 160 ₽ |
|
| BT40-PHC12S-150 Гидропластовый патрон Wolverine | |
|
|||||||
| BT40-PHC14-90-W |
14
|
HC10
|
BT40
|
90
|
36
|
40
|
Wolverine | 17 160 ₽ |
|
| BT40-PHC16-90-W |
16
|
HC16
|
BT40
|
90
|
42
|
40
|
Wolverine | 17 160 ₽ |
|
| BT40-PHC20-90-W |
20
|
HC20
|
BT40
|
90
|
46
|
40
|
Wolverine | 25 300 ₽ |
|

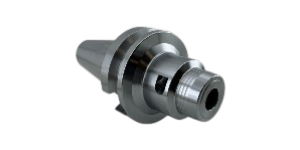

BT50
Патрон BT50-MTB используется во фрезерных станках с ЧПУ, обрабатывающих центрах и обеспечивает надежную фиксацию концевой фрезы с хвостовиком Морзе (MTB). Данный конструктив не предусматривает сквозную подачу смазочно-охлаждающей жидкости (тип A). Крепление хвостовика BT50 (MAS 403, JIS B 6339) в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
| Наименование | (d), мм | Размер цанги | Тип хвостовика | (L), мм | (D), мм | (L1), мм | Бренд | Цена | Купить |
| BT50-HDC20-105 |
20
|
HC20
|
BT50
|
105
|
46
|
40
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| BT50-HDC25-090 |
25
|
HC25
|
BT50
|
90
|
52
|
|
|
||
| BT50-HDC25-100 |
25
|
HC25
|
BT50
|
100
|
52
|
|
|
||
| BT50-HDC32-090 |
32
|
HC32
|
BT50
|
90
|
63
|
|
|
||
| BT50-HDC32-100 |
32
|
HC32
|
BT50
|
100
|
63
|
|
|
||
| BT50-PHC12-105 |
10
|
HC12
|
BT50
|
105
|
38
|
26
|
OLICNC | |
|
| BT50-PHC32-120 |
16
|
HC32
|
BT50
|
120
|
62
|
43
|
OLICNC | |
|
| BT50-PHC16-105 Гидропластовый патрон Wolverine | |
|
|||||||
| BT50-PHC20-105 |
20
|
HC20
|
BT50
|
105
|
46
|
26
|
OLICNC | 18 697 ₽ |
|
| BT50-PHC25-120 |
25
|
HC25
|
BT50
|
120
|
52
|
56
|
OLICNC | 20 359 ₽ |
|
| BT50-PHC32-165 Гидропластовый патрон Wolverine | |
|

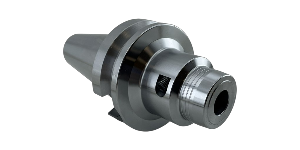

BT30
| Наименование | (d), мм | Тип хвостовика | (L), мм | Бренд | Цена | Купить | |||
| BT30-C32-105 |
32
|
BT30
|
105
|
CNC66 | |
|
|---|
