Каталог

Гайки для цанг

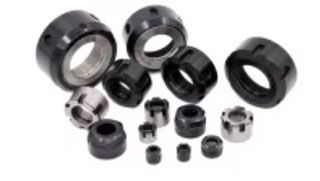

Затяжная гайка используется совместно с цангой и предназначена для надежной фиксации различного инструмента в корпусе фрезерного патрона. В нашем каталоге представлены гайки различного типа (A, M, UM, OZ), которые используются для цанг ER8, ER11, ER16, ER20, ER25, ER32, ER40, EOC25/OZ25, EOC32/OZ32.

Сортировать по:
Гайка для цангового патрона OZ25-CLMP-NUT
Гайка для цангового патрона OZ25-CLMP-NUT
763 руб
Гайка для цангового патрона OZ32-CLMP-NUT
Гайка для цангового патрона OZ32-CLMP-NUT
763 руб
Гайка для цангового патрона ER8 тип M
Гайка для цангового патрона ER8 тип M
360 руб
Гайка для цангового патрона ER40 тип UM
Гайка для цангового патрона ER40 тип UM
798 руб
Гайка для цангового патрона ER32 тип UM
Гайка для цангового патрона ER32 тип UM
732 руб
Гайка для цангового патрона ER25 тип UM
Гайка для цангового патрона ER25 тип UM
585 руб
Гайка для цангового патрона ER20 тип A
Гайка для цангового патрона ER20 тип A
414 руб
Гайка для цангового патрона ER16 тип A
Гайка для цангового патрона ER16 тип A
414 руб
Гайка для цангового патрона ER11 тип A
Гайка для цангового патрона ER11 тип A
393 руб

Надежная фиксация инструмента в цанге увеличивает срок его эксплуатации и непосредственно влияет на качество обработки изделия. Поэтому правильный выбор оснастки для крепления инструмента является критически важным.

На сегодняшний день фиксация инструмента при помощи цанговых зажимов является самым распространенным способом и применяется повсеместно для выполнения различных операций (фрезерование, сверление, резьбонарезание и др). Цанга устанавливается в фрезерный патрон, без которого невозможна фиксация инструмента. Установка цанги в корпусе патрона производится при помощи гайки, затягивающейся специальным ключом. При затягивании гайки рекомендуется использовать динамометрический ключ для контроля момента затяжки, рекомендованного производителем.

    Патрон.jpg        OZ32-CLMP-NUT(1) .jpg        OZ32 (для магазина).jpg
Патрон BT40-OZ32 Гайка OZ32-CLMP-NUT  Цанга OZ32


Гайка выполняет 2 функции:

  1. В гайку устанавливается цанга и надежно фиксируется в патроне при затягивании.
  2. Гайка принимает непосредственное участие в фиксации инструмента. При затягивании гайка оказывает давление на цангу, утапливая ее в корпус патрона, в результате чего ее лепестки  сжимаются и плотно фиксируют хвостовик инструмента. Таким образом, степень затягивания гайки напрямую влияет на жесткость фиксации инструмента.

  Цанга и гайка.jpg             Обработано2.jpg
Цанга, установленная в гайку Патрон с установленным инструментом



kisspng-warning-sign-advarselstrekant-clip-art-5af1971af0ad35.9223492415257822989858.jpg При выборе гайки необходимо учитывать ее конструктивную совместимость с размером устанавливаемой цанги (ER8, ER16, ER32, OZ25, OZ32 и т.д.), а также с типом используемого патрона (пример: для BT30-ER11-060 не подойдет гайка от BT40-OZ25-070).


Гайки изготавливаются в различных форм-факторах, которые непосредственно влияют на выбор затягивающего инструмент (ключа). Ниже рассмотрены наиболее популярные конструктивы цанговых гаек.

 Тип цанги  ER EOC/OZ
Тип гайки Тип А Тип М Тип UM EOC/OZ
 Тип А.jpg  A.jpg  Тип М.jpg  M.jpg  Тип UM.jpg  UM.jpg  OZ25-CLMP-NUT 812x677.jpg  OZ.jpg

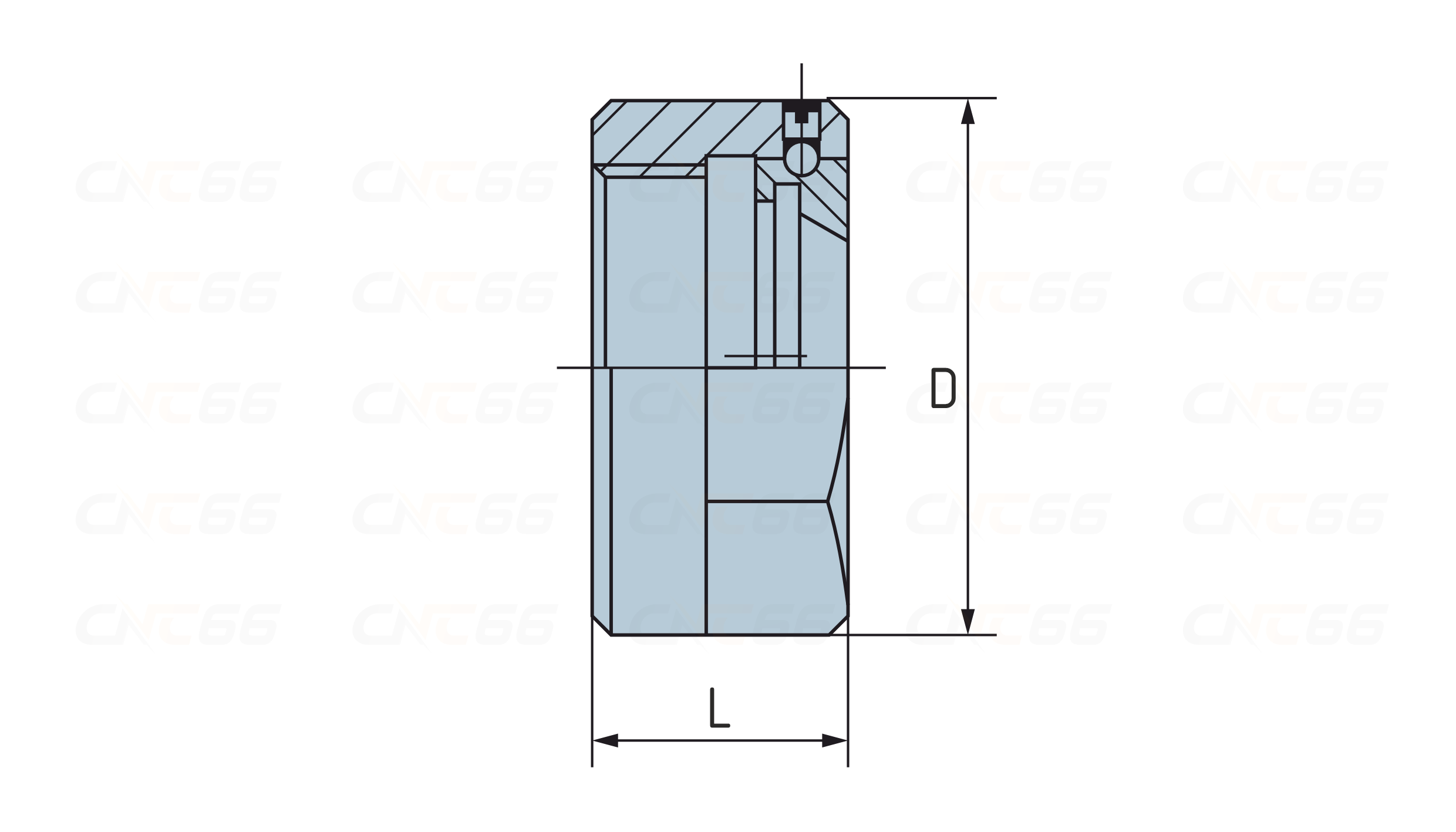

ER11-A D: 19 мм
L: 11,3 мм
Размер резьбы: M14×0,75
- - -

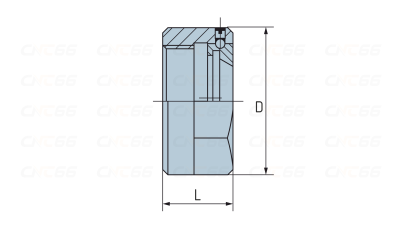

ER16-A D: 28 мм
L: 17,5 мм
Размер резьбы: M22×1,5
- - -
ER20-A D: 34 мм
L: 19 мм
Размер резьбы: M25×1,5
- - -

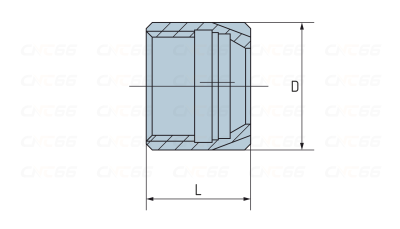

ER8-M - D: 12 мм
L: 12 мм
Размер резьбы: M10×0,75
- -

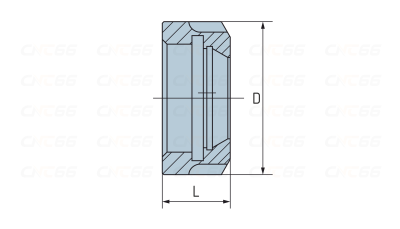

ER25-UM - - D: 42 мм
L: 20 мм
Размер резьбы: M32×1,5
-
ER32-UM - - D: 50 мм
L: 22,4 мм
Размер резьбы: M40×1,5
-
ER40-UM - - D: 63 мм
L: 25,5 мм
Размер резьбы: M50×1,5
-
EOC/OZ25 - - - D: 60 мм
L: 30 мм
Размер резьбы: M48×2

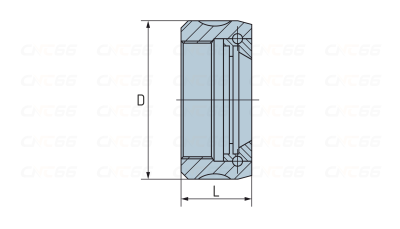

EOC/OZ32 - - - D: 72 мм
L: 33,5 мм
Размер резьбы: M60×2


В нашем каталоге представлены гайки для цанг производителя Zegyo, которые отличаются достойным качеством и привлекательной ценой. Благодаря широкому ассортименту, поддерживаемому в наличии на нашем складе, вы легко сможете подобрать необходимые аксессуары для вашего инструмента.
