BT-TER (патроны с осевой компенсацией по длине для цанг ER)

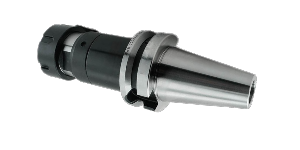

Патроны BT-TER предназначены для фиксации машинных метчиков и применяются для нарезания резьбы в отверстиях. Патрон имеет механизм компенсации по длине, который позволяет получить высокое качество резьбы и увеличить срок службы режущего инструмента. В оправку BT-TER устанавливаются стандартные зажимные цанги под метчик ERG, либо специальные цанги TER с возможностью регулировки крутящего момента. Хвостовик оправки BT (конусность 7:24 / MAS 403, JIS B 6339) фиксируется в шпинделе станка при помощи специального штревельного болта. В нашем каталоге представлены патроны с хвостовиками BT40 и BT50 в различных вариантах исполнения.
BT40
Патрон BT40-MTA используется во фрезерных и сверлильных станках с ЧПУ, обрабатывающих центрах, обеспечивает надежную фиксацию cверла с хвостовиком Морзе (MTA). Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M16 (в комплект поставки не входит).

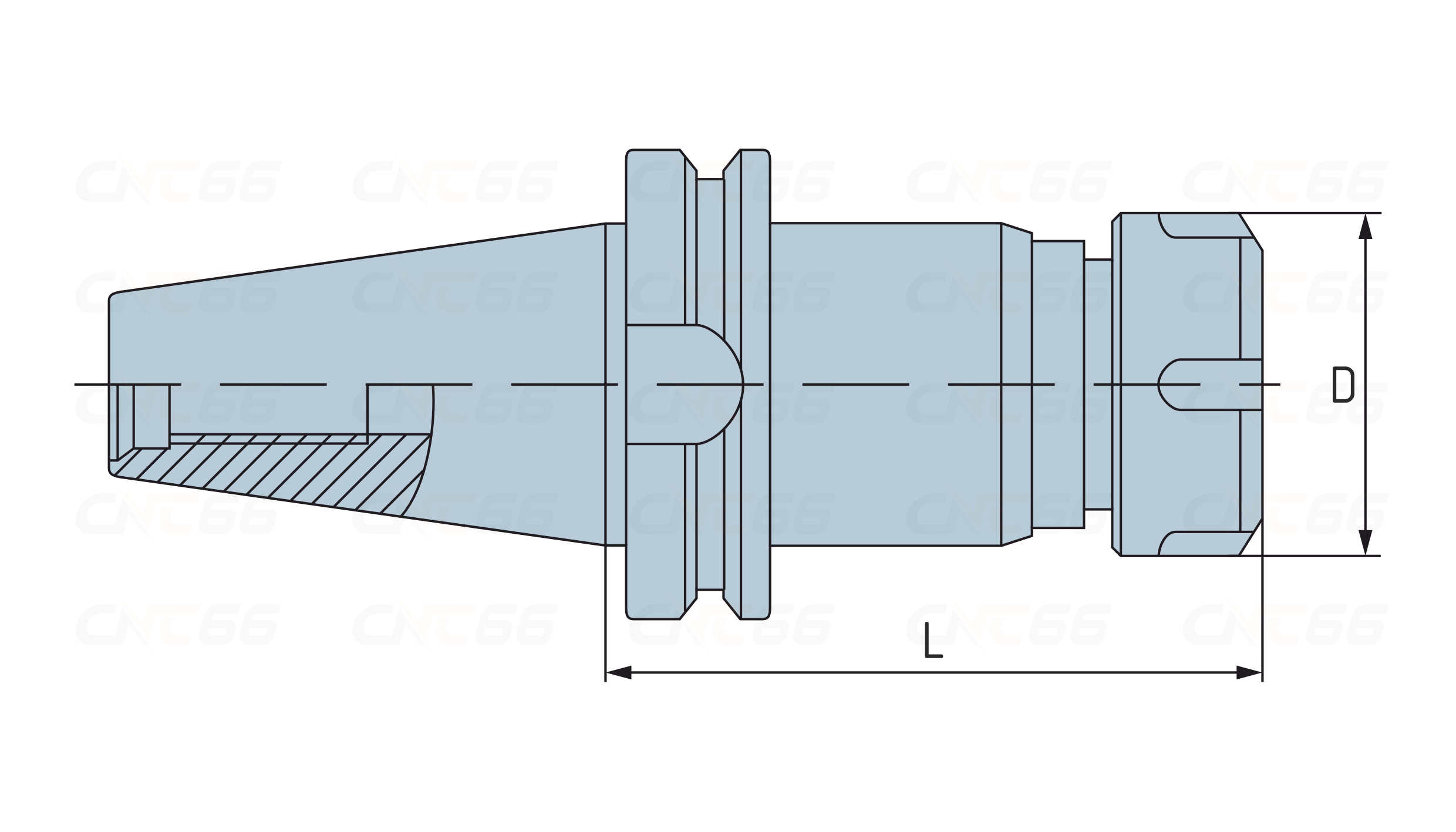

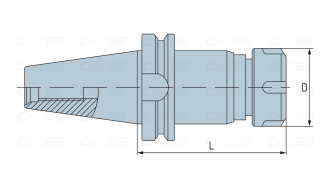

| Наименование | (D), мм | Размер цанги | Тип хвостовика | (L), мм | Бренд | Цена | Купить |
| BT40-TER16 |
28
|
ER16G
|
BT40
|
100
|
Zegyo |  |
|
|---|---|---|---|---|---|---|---|
| BT40-TER20-120 |
34
|
ER20G
|
BT40
|
120
|
Zegyo | |
|
| BT40-TER25-120 |
42
|
ER25G
|
BT40
|
120
|
Zegyo | |
|
| BT40-TER32-120 |
50
|
ER32G
|
BT40
|
120
|
Zegyo | |
|
| BT40-TER40-120 |
63
|
ER40G
|
BT40
|
120
|
Zegyo | |
|
BT50
Патрон BT50-MTB используется во фрезерных станках с ЧПУ, обрабатывающих центрах и обеспечивает надежную фиксацию концевой фрезы с хвостовиком Морзе (MTB). Данный конструктив не предусматривает сквозную подачу смазочно-охлаждающей жидкости (тип A). Крепление хвостовика BT50 (MAS 403, JIS B 6339) в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
| Наименование | (D), мм | Размер цанги | Тип хвостовика | (L), мм | Бренд | Цена | Купить |
| BT50-TER25-120 |
42
|
ER25G
|
BT50
|
120
|
Zegyo | |
|
|---|---|---|---|---|---|---|---|
| BT50-TER32-120 |
50
|
ER32G
|
BT50
|
120
|
Zegyo | |
|
