Токарные патроны
Токарные патроны предназначены для надежного закрепления заготовок при обработке на токарных станках по металлу. В каталоге представлены самоцентрирующиеся и патроны с независимыми кулачками, трех- и четырехкулачковые модели с различными вариантами крепления, включая фланцевое, конусное и Camlock. Широкий ассортимент позволяет подобрать патрон для выполнения как стандартных, так и высокоточных токарных операций с заготовками различных размеров и конфигураций.

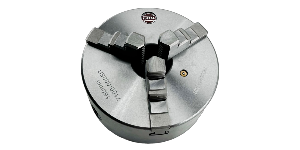

7100 (тип 1)
Трехкулачковые токарные патроны серии 7100-...П (тип 1, класс точности «П» по ГОСТ 1654-86) предназначены для надежного закрепления цилиндрических и шестигранных заготовок. Патроны оснащены самоцентрирующимся спирально-реечным механизмом с цельными двусторонними кулачками (ISO 3442) и имеют цилиндрическую посадку через промежуточный фланец (ГОСТ 3889-90).
| Наименование | D, мм | D1, мм | D2, мм | D3, мм | H1, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить |
| 7100-0002 |
100
|
72
|
86
|
22
|
55
|
100 мм / 4"
|
3000
|
3 x M8
|
Fuerda |  |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7100-0003 |
125
|
95
|
108
|
30
|
58
|
125 мм / 5"
|
3000
|
3 x M8
|
Fuerda | |
|
| 7100-0005 |

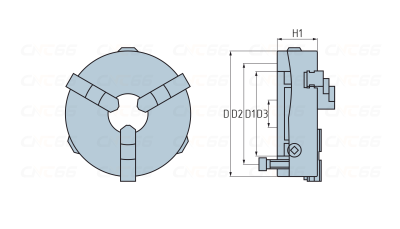

160 мм / 6"
|
2500
|
6 x M10
|
Fuerda | 18 700 ₽ |
|
|||||
| 7100-0007 |
200
|
165
|
180
|
65
|
75
|
200 мм / 8"
|
2000
|
6 x M10
|
Fuerda | |
|
| 7100-0009 |
250
|
210
|
226
|
80
|
80
|
250 мм / 10"
|
2000
|
6 x M12
|
Fuerda | 41 000 ₽ |
|
| 7100-0011 |
315
|
270
|
290
|
100
|
90
|
315 мм / 12"
|
1500
|
6 x M16
|
Fuerda | 71 000 ₽ |
|
| 7100-0015 |
400
|
340
|
368
|
130
|
100
|
400 мм / 15"
|
1000
|
6 x M16
|
Fuerda | |
|
| 7100-0017 |
500
|
440
|
465
|
210
|
115
|
500 мм / 20"
|
7000
|
6 x M16
|
Fuerda | |
|
| 7100-0019 |
630
|
560
|
595
|
252
|
135
|
630 мм / 25"
|
600
|
6 x M16
|
Fuerda | |
|
| 7100-0001 |
80
|
55
|
66
|
16
|
50
|
80 мм / 3"
|
4000
|
3 x M6
|
Fuerda | |
|
7100 (тип 2)
.png)
Трехкулачковые токарные патроны серии 7100-...П (тип 2, класс точности «П» по ГОСТ 1654-86) предназначены для надежного закрепления цилиндрических и шестигранных заготовок. Патроны оснащены самоцентрирующимся спирально-реечным механизмом с цельными двусторонними кулачками (ISO 3442) и устанавливаются на конус шпинделя с креплением на фланцевые концы под поворотную шайбу (ГОСТ 12593, DIN 55027), обеспечивая высокую точность, надежность и стабильность обработки.
| Наименование | D, мм | D1, мм | D2, мм | D3, мм | H1, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить |
| 7100-0027 |
160
|
64
|
85
|
40
|
70
|
160 мм / 6"
|
2500
|
3 x M10
|
Fuerda | |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7100-0033 |
200
|
106
|
133
|
50
|
84
|
200 мм / 8"
|
2000
|
4 x M12
|
Fuerda | |
|
| 7100-0035 |
250
|
106
|
133
|
70
|
95
|
250 мм / 10"
|
2000
|
4 x M12
|
Fuerda | 45 000 ₽ |
|
| 7100-0037 |
250
|
140
|
171
|
80
|
95
|
250 мм / 10"
|
2000
|
4 x M16
|
Fuerda | 55 300 ₽ |
|
| 7100-0039 |
315
|
106
|
133
|
100
|
106
|
315 мм / 12"
|
1500
|
4 x M12
|
Fuerda | 86 000 ₽ |
|
| 7100-0041 |
315
|
140
|
171
|
100
|
106
|
315 мм / 12"
|
1500
|
4 x M16
|
Fuerda | 88 700 ₽ |
|
| 7100-0043 |
400
|
140
|
171
|
130
|
118
|
400 мм / 15"
|
1000
|
4 x M16
|
Fuerda | |
|
| 7100-0045 |
400
|
197
|
235
|
135
|
118
|
400 мм / 15"
|
1000
|
6 x M20
|
Fuerda | |
|
| 7100-0047 |
500
|
140
|
171
|
135
|
135
|
500 мм / 20"
|
7000
|
4 x M16
|
Fuerda | |
|
| 7100-0049 |
500
|
197
|
235
|
190
|
135
|
500 мм / 20"
|
7000
|
6 x M20
|
Fuerda | |
|
7103
.png)

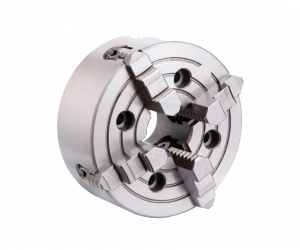

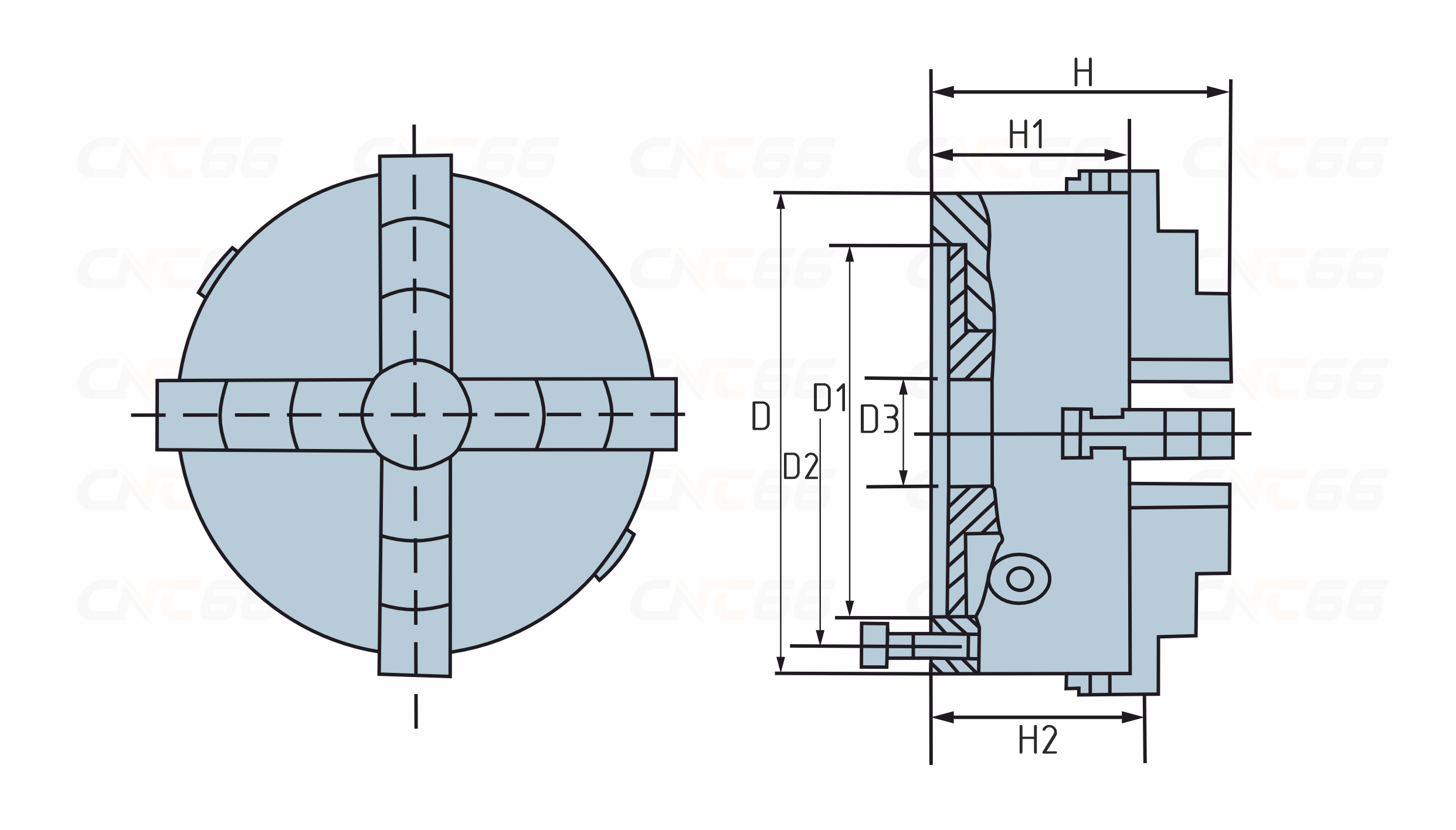

Четырехкулачковые токарные патроны серии 7103 (класс точности «П» по ГОСТ 1654-86) предназначены для надежного закрепления квадратных, прямоугольных и несимметричных заготовок. Патроны оснащены механизмом независимого перемещения цельных двусторонних кулачков (ISO 3442) и выпускаются с цилиндрической посадкой через переходной фланец (ГОСТ 24351, DIN 6350) или с посадкой на конус шпинделя под поворотную шайбу (ГОСТ 12593, DIN 55027), обеспечивая высокую точность и надежность обработки.
| Наименование | D, мм | D1, мм | D2, мм | D3, мм | H1, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить |
| 7103-0012 |
315
|
106
|
133
|
100
|
95
|
315 мм / 12"
|
1500
|
4 x M12
|
Fuerda | |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7103-0047 |
315
|
140
|
171
|
100
|
95
|
315 мм / 12"
|
1500
|
4 x M16
|
Fuerda | |
|
| 7103-0014 |
500
|
197
|
235
|
180
|
105
|
500 мм / 20"
|
7000
|
6 x M20
|
Fuerda | |
|
| 7103-0021 |
500
|
270
|
235
|
180
|
105
|
500 мм / 20"
|
7000
|
4 x M22
|
Fuerda | 106 800 ₽ |
|
K11
Трехкулачковые токарные патроны серии K11 предназначены для надежного закрепления цилиндрических и шестигранных заготовок. Патроны оснащены самоцентрирующимся спирально-реечным механизмом с цельными кулачками и имеют цилиндрическую посадку через переходной фланец (ГОСТ 24351, DIN 6350). Корпус изготовлен из высокопрочного серого чугуна HT300, кулачки — из легированной стали 20CrMnTi, а модели K11-A комплектуются двусторонними кулачками, соответствующими стандарту ISO 3442, что обеспечивает высокую надежность и точность обработки.
| Наименование | D1, мм | D2, мм | D3, мм | H1, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить | |
| K11-125 |
95
|
108
|
30
|
58
|
125 мм / 5"
|
3000
|
3 x M8
|
7 157 ₽ |
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K11-160A |
130
|
142
|
40
|
65
|
160 мм / 6"
|
2500
|
3 x M8
|
10 390 ₽ |
|
||
| K11-200 |
165
|
180
|
65
|
75
|
200 мм / 8"
|
2000
|
3 x M10
|
13 958 ₽ |
|
||
| K11-250 |
206
|
226
|
80
|
80
|
250 мм / 10"
|
1600
|
3 x M12
|
18 974 ₽ |
|
||
| K11-315A |
260
|
285
|
100
|
90
|
315 мм / 12"
|
1200
|
3 x M16
|
37 592 ₽ |
|
||
| K11-400 |
340
|
368
|
138
|
100
|
400 мм / 15"
|
1000
|
3 x M16
|
46 555 ₽ |
|
||
| K11-80 |
55
|
66
|
16
|
50
|
80 мм / 3"
|
4000
|
3 x M6
|
5 730 ₽ |
|
K11-C
Трехкулачковые токарные патроны серии K11-C (форма C) предназначены для надежного закрепления цилиндрических и шестигранных заготовок. Патроны оснащены самоцентрирующимся спирально-реечным механизмом с цельными кулачками и устанавливаются на конус шпинделя с креплением на фланцевые концы под поворотную шайбу (ГОСТ 12593, DIN 55027). Корпус изготовлен из серого чугуна HT300, а кулачки — из легированной стали 20CrMnTi, что обеспечивает высокую прочность, надежность и стабильность обработки.
| Наименование | D1, мм | D2, мм | D3, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить | ||
| K11-160C4 |
64
|
85
|
40
|
160 мм / 6"
|
2500
|
3 x M10
|
16 479 ₽ |
|
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K11-160C5 |
83
|
105
|
40
|
160 мм / 6"
|
2500
|
4 x M10
|
14 270 ₽ |
|
|||
| K11-200C5 |
83
|
105
|
50
|
200 мм / 8"
|
2000
|
4 x M10
|
20 758 ₽ |
|
|||
| K11-200C6 |
106
|
133
|
50
|
200 мм / 8"
|
2000
|
4 x M12
|
20 758 ₽ |
|
|||
| K11-250C6 |
106
|
133
|
70
|
250 мм / 10"
|
1600
|
4 x M12
|
26 131 ₽ |
|
|||
| K11-250C8 |
140
|
171
|
80
|
250 мм / 10"
|
1600
|
4 x M16
|
26 131 ₽ |
|
|||
| K11-325C6 |
106
|
133
|
100
|
325 мм / 12"
|
1200
|
4 x M12
|
49 613 ₽ |
|
|||
| K11-325C8 |
140
|
171
|
105
|
325 мм / 12"
|
1200
|
4 x M16
|
51 906 ₽ |
|
|||
| K11-380C/C11 |
197
|
235
|
135
|
380 мм / 15"
|
1000
|
6 x M20
|
66 727 ₽ |
|
|||
| K11-380C/C8 |
140
|
171
|
130
|
380 мм / 15"
|
1000
|
4 x M16
|
66 727 ₽ |
|
|||
| K11-500C |
197
|
235
|
190
|
500 мм / 20"
|
800
|
6 x M20
|
100 245 ₽ |
|
|||
| K11-500C/C11 |
197
|
235
|
190
|
500 мм / 20"
|
800
|
6 x M20
|
136 053 ₽ |
|
K11-D
Трехкулачковые токарные патроны серии K11-D (форма D) предназначены для надежного закрепления цилиндрических и шестигранных заготовок. Патроны оснащены самоцентрирующимся спирально-реечным механизмом с цельными кулачками и имеют посадку на конус шпинделя с креплением шпильками Camlock (ГОСТ 26651, DIN 55029). Корпус изготовлен из серого чугуна HT300, а кулачки — из легированной стали 20CrMnTi, что обеспечивает высокую прочность, надежность и стабильность обработки.
| Наименование | D1, мм | D2, мм | D3, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить | ||
| K11-200D4 |
64
|
83
|
50
|
200 мм / 8"
|
2000
|
3 x M10x1
|
19 841 ₽ |
|
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K11-250D8 |
140
|
171
|
80
|
250 мм / 10"
|
1600
|
6 x M20x1.5
|
26 131 ₽ |
|
|||
| K11-325D6 |
106
|
133
|
100
|
325 мм / 12"
|
1200
|
6 x M16x1.5
|
46 154 ₽ |
|
|||
| K11-325D8 |
140
|
171
|
105
|
325 мм / 12"
|
1200
|
6 x M20x1.5
|
51 006 ₽ |
|
|||
| K11-380C/D8 |
140
|
171
|
130
|
380 мм / 15"
|
1000
|
6 x M20x1.5
|
68 599 ₽ |
|

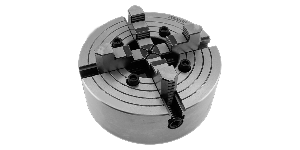

K72
Четырехкулачковые токарные патроны серии K72 предназначены для надежного закрепления прямоугольных, квадратных и несимметричных заготовок. Патроны оснащены механизмом независимого перемещения цельных кулачков и имеют цилиндрическую посадку через переходной фланец (ГОСТ 24351, DIN 6350). Корпус изготовлен из серого чугуна HT300, а кулачки — из легированной стали 20CrMnTi, обеспечивая высокую прочность, точность и надежность при выполнении токарных операций.
| Наименование | D1, мм | D2, мм | D3, мм | H1, мм | Диаметр патрона | Макс. скорость вращения, об/мин | (кол-во x размер) | Бренд | Цена | Купить | |
| K72-200 |
80
|
112
|
56
|
75
|
200 мм / 8"
|
2000
|
4 x M10
|
14 314 ₽ |
|
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K72-250 |
110
|
130
|
75
|
80
|
250 мм / 10"
|
1600
|
4 x M12
|
18 974 ₽ |
|
||
| K72-320 |
140
|
165
|
95
|
90
|
320 мм / 12"
|
1200
|
4 x M16
|
29 906 ₽ |
|
||
| K72-400 |
160
|
185
|
125
|
95
|
400 мм / 15"
|
1000
|
4 x M16
|
43 973 ₽ |
|
||
| K72-500 |
200
|
236
|
160
|
106
|
500 мм / 20"
|
800
|
4 x M20
|
59 813 ₽ |
|
||
| K72-500C11 |
196.869
|
235
|
160
|
106
|
500 мм / 20"
|
800
|
6 x M20
|
70 740 ₽ |
|

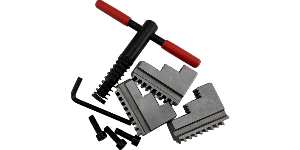

Запчасти для токарных патронов
Запасные части для токарных патронов предназначены для оперативного восстановления работоспособности оснастки и сокращения времени простоя оборудования. В ассортименте представлены различные комплектующие, включая ключи, винты, пальцы и другие элементы для обслуживания и ремонта патронов различных серий.
| Наименование | Бренд | Цена | Купить | ||||||||
| K11-125-BG | 243 ₽ |
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K11-125-NJ-SET | 1 765 ₽ |
|
|||||||||
| K11-125-PJ-SET | 2 113 ₽ |
|
|||||||||
| K11-125-SP | 1 338 ₽ |
|
|||||||||
| K11-125-W | 366 ₽ |
|
|||||||||
| K11-160-BG | 255 ₽ |
|
