Снятие фасок маятниковой подачей

Когда перед вами стоит задача подготовить кромку детали под последующую сварку или просто убрать острые грани, классическое фрезерование с постоянной подачей не всегда дает нужный результат. В случае с нержавеющими сталями или титановыми сплавами стандартный подход часто приводит к вибрациям и наростообразованию на режущей кромке.

Маятниковая подача, то есть возвратно-поступательное движение инструмента с коротким холостым ходом, позволяет решить эту проблему за счет прерывистого контакта. Такой режим существенно снижает тепловыделение в зоне резания, ведь каждый отвод инструмента дает возможность стружке остыть и удалиться из рабочей области.

Для практической реализации этого метода используют станки с ЧПУ, способные программировать цикл G75 или аналогичные команды, где задается амплитуда качания и шаг поперечного смещения.

Параметры режущего инструмента для подобной операции подбираются с особым вниманием к геометрии. Классическая зенковка с углом при вершине 90 градусов подходит для большинства конструкционных сталей, но для снятия больших скосов под сварку, где требуется угол 45 градусов, лучше применять концевые фрезы с коническим хвостовиком.

Твердосплавные пластины с покрытием TiAlN или AlTiN выдерживают циклические нагрузки маятникового режима, тогда как быстрорежущая сталь Р6М5 быстро теряет режущие свойства из-за микроударных явлений. Практика показывает, что для алюминиевых сплавов вроде АМг6 или Д16Т достаточно двух перьев на фрезе, а для жаропрочных никелевых сплавов потребуется четыре или шесть зубьев, чтобы распределить усилие на каждый из них.

Настройка режимов резания при возвратно-поступательном движении отличается от обычного фрезерования. Глубину удаляемого слоя за один цикл стоит ограничивать 1-2 миллиметрами для сталей с пределом прочности до 600 МПа.

Если говорить о титане ВТ6, то глубина за один проход не должна превышать 0,5 миллиметра, иначе начнётся наклёп. Продольная подача на рабочий ход обычно составляет 0,05-0,12 мм на зуб, а скорость холостого возврата можно увеличить в два-три раза, но многие станки позволяют задать только одинаковую скорость для обоих направлений.

Окружная скорость для твердосплавного инструмента по углеродистой стали держится в пределах 80-120 м/мин, причём нижняя граница предпочтительнее для маятниковой схемы, чтобы уменьшить риск выкрашивания пластин.

Очень важен правильный выбор амплитуды качания — расстояния, которое инструмент проходит вдоль кромки за один двойной ход. Этот параметр напрямую связан с диаметром фрезы и шириной обрабатываемой фаски.

Для получения скоса шириной 3 миллиметра на листовой заготовке толщиной 10 миллиметров амплитуду выставляют в пределах 5-7 миллиметров, оставляя перекрытие около 30 процентов. Слишком маленькая амплитуда, менее 2 миллиметров, приведёт к перегреву локального участка, а чрезмерно большая, свыше 15 миллиметров, снизит производительность из-за длинных холостых пробегов.

В производственных условиях часто применяют эмпирическое правило: амплитуда равна полуторной ширине фаски, но не более диаметра инструмента.

При работе с трубами или криволинейными контурами маятниковая подача раскрывает свои преимущества наиболее полно. В отличие от непрерывного фрезерования, где на дуге возникает неравномерная нагрузка из-за изменения угла контакта, возвратно-поступательное движение позволяет сгладить эти колебания.

Для трубного проката диаметром от 50 до 200 миллиметров используют специальные расточные головки с радиальной маятниковой подачей, где инструмент перемещается перпендикулярно оси детали. В такой схеме каждый проход занимает 0,2-0,3 миллиметра по глубине, а частота качаний выставляется в зависимости от жёсткости системы — чем длиннее труба, тем ниже частота во избежание автоколебаний.

Типичная ошибка начинающих операторов — попытка ускорить процесс за счёт увеличения глубины врезания при неизменной амплитуде. Допустим, вы снимаете фаску с заготовки из стали 45 и устанавливаете глубину 3 миллиметра за проход.

При маятниковой подаче это вызовет сильный износ вершин зубьев, поскольку каждый удар приходится на максимальный радиус. Разумнее разбить припуск на два-три этапа с промежуточными проходами без изменения амплитуды.

Например, для общей толщины снимаемого слоя 4 миллиметра сначала проходят 2 миллиметра, затем проверяют качество поверхности и доводят оставшиеся 2 миллиметра. Такой подход увеличивает стойкость оснастки в полтора-два раза.

Смазочно-охлаждающие жидкости при маятниковой обработке подаются не непрерывно, а импульсно, синхронно с рабочим ходом. Многие цеха используют туманные системы, где эмульсия распыляется сжатым воздухом только в момент контакта фрезы с металлом.

Для вязких материалов вроде меди М1 или латуни ЛС59 такая схема не подходит — здесь нужна обильная подача жидкости на весь период цикла. Концентрация эмульсии для сталей обычно составляет 5-7 процентов, для алюминия — 8-10 процентов, чтобы предотвратить налипание стружки.

В случае с чугуном марки СЧ20 можно работать насухую, так как графит в составе материала выступает естественной смазкой.

Программирование цикла на станке с ЧПУ требует указания нескольких ключевых чисел. Возьмём распространённую систему G-code: команда G75 (канавкорезание с маятниковой подачей) адаптируется для фасок указанием оси подачи, шага смещения и времени паузы в крайних точках.

Настройка шага поперечного смещения после каждого двойного хода обычно задаётся в диапазоне 0,2-0,5 миллиметра для чистовой обработки и до 1 миллиметра для черновой. Параметр времени остановки в конце рабочего хода стоит выставлять не более 0,1 секунды — этого достаточно для смены направления без накопления погрешности позиционирования.

Практические эксперименты показывают, что отсутствие паузы снижает точность на 0,05-0,08 миллиметра из-за инерции привода.

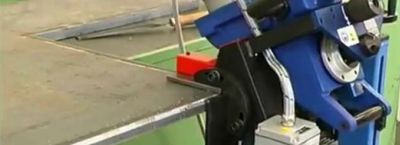

При работе с крупногабаритными листовыми заготовками, где длина обрабатываемой кромки превышает один метр, маятниковая подача требует корректировки алгоритма. Лучше разделить длинную кромку на участки по 200-300 миллиметров с перекрытием в 5-10 миллиметров, чтобы компенсировать возможные прогибы листа.

Для толстых листов от 25 миллиметров и выше диаметр инструмента должен составлять не менее 20 миллиметров, иначе из-за недостаточной жёсткости начнутся вибрации. В подобных ситуациях опытные механики снижают частоту возвратно-поступательных движений до 20-30 циклов в минуту, одновременно уменьшая продольную подачу на 15 процентов от расчётного значения.

Влияние геометрии фаски на выбор режима маятниковой подачи часто недооценивают. Если требуется получить скос с переменным углом, например, от 30 до 60 градусов вдоль одной кромки, то классическое фрезерование не подходит вовсе.

Маятниковая схема позволяет программировать изменение глубины врезания от цикла к циклу, что реализуется через макропеременные в управляющей программе. Так, для сужающейся фаски на детали коробчатого типа задают начальную глубину 1 миллиметр и конечную 3 миллиметра, а шаг изменения глубины за проход рассчитывают по длине обрабатываемого участка.

При этом диаметр инструмента подбирают с запасом 30 процентов к максимальной глубине, чтобы хвостовик не задевал уже обработанную поверхность.

Материал самого инструмента стоит выбирать, ориентируясь на класс обрабатываемой детали. Для обычных конструкционных сталей типа Ст3 или 20Х вполне хватает цельных твёрдосплавных фрез марки ВК8, которые хорошо работают в ударном режиме маятниковой подачи.

А вот для коррозионно-стойких сталей 12Х18Н10Т потребуется более вязкий сплав, например, ВК6М с мелкозернистой структурой, предотвращающей сколы режущей кромки. Нельзя забывать и о радиальном биении инструмента — допустимая величина не более 0,02 миллиметра на диаметре 20 миллиметров, иначе каждый цикл будет снимать неравномерный слой, что приведёт к волнистости готовой фаски.
