Гибка трубы песком с нагревом

Когда возникает необходимость получить плавный изгиб стальной или медной заготовки с сохранением постоянного сечения без складок и разрывов стенок, одним из проверенных десятилетиями способов выступает использование мелкозернистого наполнителя в сочетании с термическим воздействием. Такой подход особенно ценен для изделий с тонкими стенками, где применение стандартных гибочных станков ведёт к овализации или сплющиванию профиля.

Суть метода проста: внутрь полости засыпают сухой кварцевый песок фракцией 0,5–1,5 мм, затем герметизируют концы и равномерно прогревают участок будущего радиуса до определённой температуры, после чего аккуратно формируют дугу по шаблону. Важно понимать, что успех зависит от качества подготовки каждой детали, а не от сложности оснастки.

Для получения предсказуемого результата понадобится сам прокат, чистая ёмкость для прокаливания песка, две металлические заглушки или конические пробки, а также источник тепла, способный обеспечить контролируемый нагрев до 800–950°C в случае углеродистых сталей. В качестве нагревательного оборудования отлично работают паяльные лампы с широким факелом, газовые горелки типа «горелка Мунка» или индукционные установки, если речь идёт о серийной работе.

Медь и латунь требуют более щадящего режима: для них достаточно 550–650°C, при этом перегрев выше 700°C приводит к росту зерна и потере пластичности. Не стоит использовать каменный уголь или открытый огонь без возможности регулировки, так как локальное перегревание стенки неизбежно вызовет её прожог или образование окалины в недопустимых количествах.

Особое внимание уделяют песку: он должен быть сухим, однородным и без глинистых включений, иначе при нагреве внутри трубы образуется пар, который разорвёт стенку изнутри. Перед засыпкой материал прокаливают в металлическом ящике на плите или костре в течение 1,5–2 часов, постоянно перемешивая, пока не исчезнет выделение пара.

Оптимальный вариант — речной кварцевый песок с фракцией не крупнее 2 мм, но и не мельче 0,3 мм: слишком мелкая пыль слеживается и мешает равномерному уплотнению, а крупные зёрна оставляют на внутренней поверхности вмятины. Для труб диаметром до 40 мм достаточно обычного просеянного строительного песка, но для ответственных конструкций — газопроводов или топливных магистралей — лучше взять специальный формовочный материал с содержанием оксида кремния выше 95%.

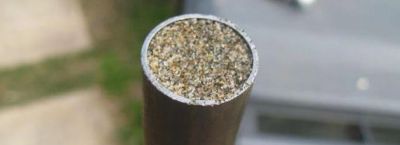

Перед засыпкой один конец заготовки глушат временной пробкой из мягкой стали, алюминия или плотной древесины, забивая её с натягом на глубину 15–20 мм. Затем закрепляют трубу вертикально, насыпают песок небольшими порциями и каждую из них уплотняют штырём диаметром на 3–4 мм меньше внутреннего прохода, иначе останутся пустоты, которые при изгибе спровоцируют складкообразование.

Заполнение считается завершённым, когда при постукивании молотком по стенкам слышен чистый звонкий звук без дребезжания — это признак плотной утрамбовки. После этого второй конец также закрывают пробкой, оставляя между ней и кромкой зазор 5–10 мм для теплового расширения материала, но многие мастера просто приваривают временные заглушки, что надёжнее.

Нагрев производят только на том участке, который будет подвергаться изгибу, причём длина этой зоны должна примерно в шесть раз превышать внешний диаметр заготовки, чтобы избежать резкого перепада температур на границах. Пламя горелки направляют вдоль оси, постоянно перемещая его круговыми движениями, чтобы тепло распределялось равномерно по всей окружности.

Контролировать температуру можно по цвету каления: для конструкционной стали тёмно-вишнёвый оттенок (примерно 750°C) уже даёт пластичность, но лучшие результаты получают при появлении кирпично-красного цвета (830–870°C). Для легированных марок типа 12Х18Н10Т необходим более высокий порог — 950–1050°C, однако здесь без пирометра не обойтись, так как глазомер обманывает из-за никелевого блеска.

Медь и латунь требуют иного подхода: перед нагревом их желательно отжечь до мягкого состояния, а сам процесс ведут при температуре 550–600°C, когда материал становится податливым, но не начинает плавиться. В случае с медью используют визуальный признак — появление на поверхности матового тёмно-красного налёта, который исчезает при перегреве.

Латунь при 650°C и выше становится хрупкой и может треснуть, так что для неё безопасный диапазон уже — 500–550°C, проверяемый кусочком древесины: если щепка касается нагретой поверхности и обугливается, но не загорается, значит, температура в пределах 500–600°C.

Когда необходимый участок прогрет равномерно по всей длине и окружности, заготовку переносят к шаблону — металлической оправке с нужным радиусом. Гнуть следует плавно, без рывков, прикладывая усилие к концам трубы, а не к месту нагрева, чтобы наполнитель не смещался.

Для радиусов менее пяти диаметров трубы рекомендуется использовать дополнительные рычаги или лебёдку с динамометром: усилие не должно превышать расчётное, иначе возможен разрыв. Один из практических приёмов — уложить нагретую деталь на шаблон и постепенно прижимать её хомутами через асбестовую прокладку, делая не более 10–15° за один проход с промежуточным подогревом.

После завершения гибки не стоит торопиться высыпать песок: дайте изделию остыть на воздухе в неподвижном состоянии, иначе внутренние напряжения изменят форму. Полное охлаждение до 50–60°C занимает от 20 до 40 минут в зависимости от толщины стенки.

Затем выбивают заглушки и высыпают наполнитель, постукивая по трубе деревянной киянкой. Если всё сделано верно, сечение останется круглым с отклонением не более 3–5%, а радиус изгиба будет точно соответствовать шаблону.

Случается, что на внутренней стороне появляются мелкие складки — это сигнал о недостаточном уплотнении песка или слишком высокой температуре, провоцирующей местное течение металла.

Для труб малого диаметра (до 20 мм) можно использовать более тонкий песок фракцией 0,2–0,5 мм, но тогда необходимо добавлять 5–10% молотой глины для связки, иначе зёрна не фиксируются относительно друг друга. Однако такой способ редко применяют из-за трудоёмкости удаления глинистого остатка.

Вместо него иногда применяют сухой мелкий гравий или дроблёную керамику, но у них выше теплопроводность, что ускоряет остывание заготовки во время гибки, поэтому приходится работать быстрее или использовать два нагревательных устройства.

Важный параметр — толщина стенки: при соотношении наружного диаметра к толщине менее 15 (то есть для толстостенных труб) песок не столь критичен, но для тонкостенных (отношение более 25) без наполнителя изгиб невозможен. В расчётах часто применяют эмпирическое правило: минимальный радиус гибки равен восьми диаметрам для холодной деформации, а с песком и нагревом его можно уменьшить до трёх диаметров.

Так, для трубы 32х2,5 мм из стали 20 удаётся получить радиус 96 мм вместо 256 мм холодным способом.

В качестве заглушек удобно использовать токарные проходные пробки с конусностью 1:10, которые плотно входят в трубу с натягом до 0,2 мм на диаметр. Перед установкой их рекомендуется покрыть графитовой смазкой, чтобы после остывания их легче было выбить.

Некоторые мастера для герметизации применяют резьбовые пробки с прокладками из паронита, но резьба ослабляет стенку в зоне концентратора напряжений, так что для ответственных изгибов такой вариант не годится.

При работе с длинными заготовками (более 1,5 метров) песок засыпают частями через воронку с длинным носиком, одновременно постукивая по трубе вибратором или ручным молотком. Хороший результат даёт закрепление одного конца трубы на вибростоле, но в домашней мастерской можно обойтись частыми ударами киянки с интервалом 50–70 мм по всей длине.

Контроль плотности выполняют с помощью металлического стержня: если он входит в наполнитель с заметным усилием и не проваливается более чем на 10–15 мм от собственного веса, утрамбовка достаточная.

Для сохранения чистоты внутренней полости после гибки песок обязательно просеивают через сито 0,5 мм для повторного использования, удаляя окалину и частицы металла, налипшие на зёрна при высоких температурах. Трёхкратная эксплуатация одного объёма допустима, но затем наполнитель теряет сыпучесть и требует прокаливания с добавлением 2–3% свежего материала.

В промышленных условиях вместо песка применяют низкоплавкие сплавы или легкоплавкие соли, но домашний метод с кварцем остаётся самым доступным и надёжным при разовых работах.
