Пластины отрезные и канавочные
Отрезные и канавочные пластины для токарной обработки металла — сменный твердосплавный инструмент для отрезки заготовок, обработки наружных и внутренних канавок, а также торцевых канавок.
В каталоге CNC66 представлены пластины различных размеров, геометрий и марок для обработки стали, нержавеющей стали, чугуна, цветных металлов и других материалов.

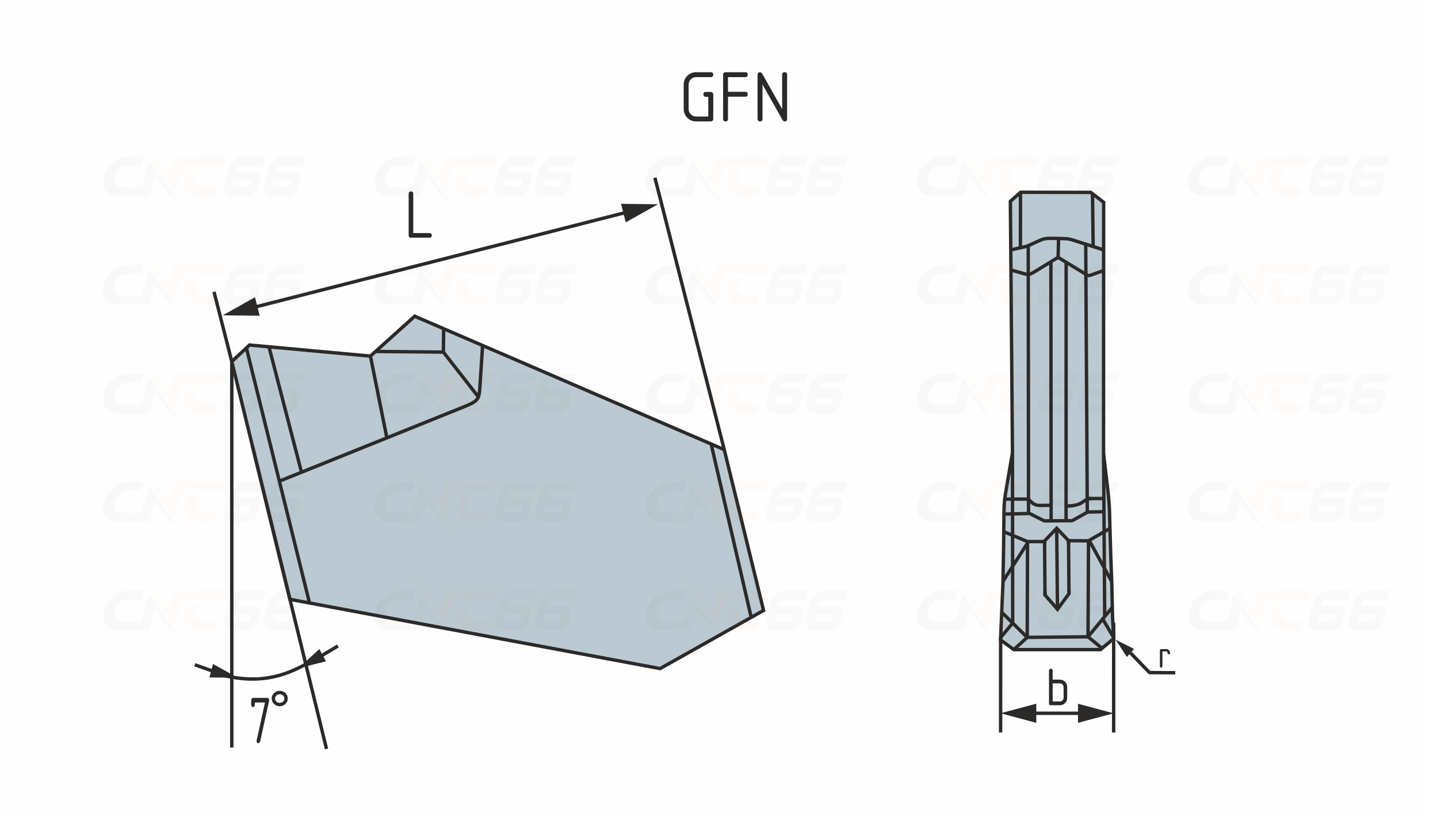

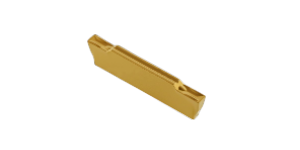

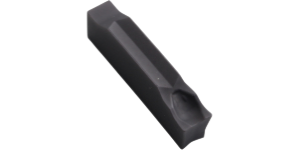

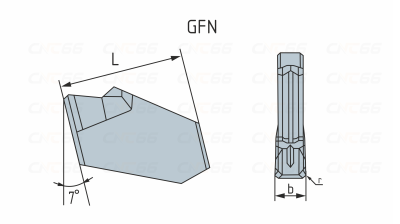

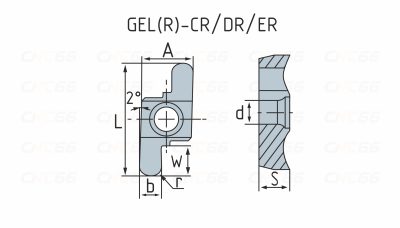

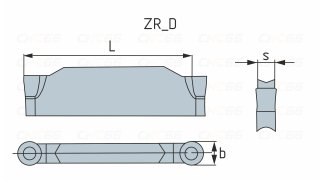

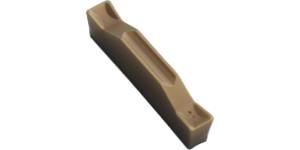

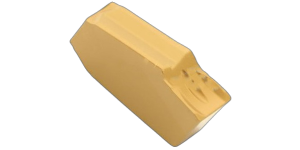

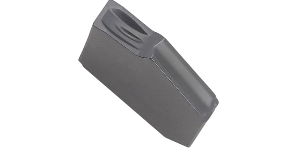

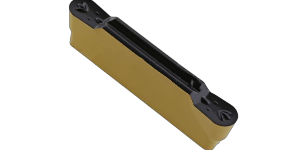

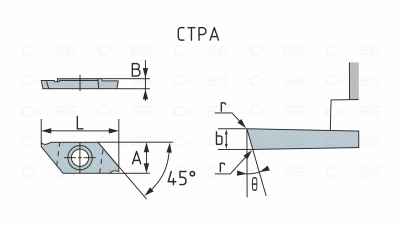

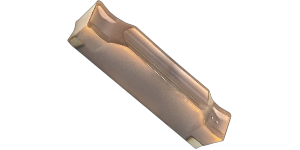

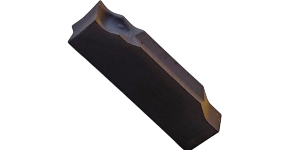

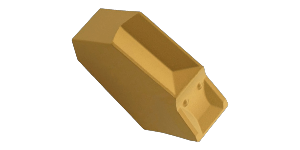

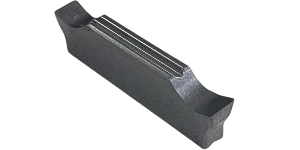

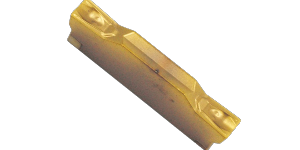

Отрезные пластины для токарных станков
Отрезные пластины используются для разделения (отрезки) металлических заготовок на токарном станке. При подборе учитывайте диаметр детали, требуемую глубину резания, ширину пропила, материал заготовки и характеристики державки.
Чем уже пластина — тем меньше ширина пропила и расход материала при отрезке. Однако конкретную ширину нужно выбирать с учётом жёсткости станка, державки и условий обработки: слишком узкая пластина при недостаточно жёсткой оснастке может привести к вибрации и поломке инструмента.

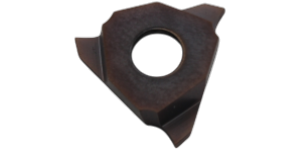

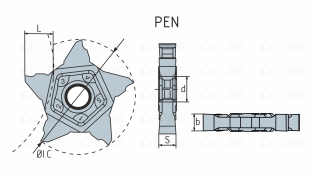

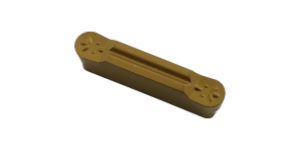

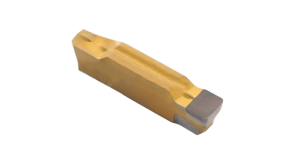

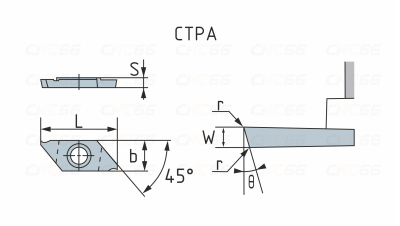

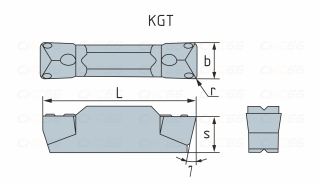

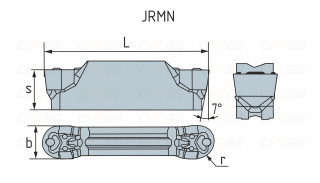

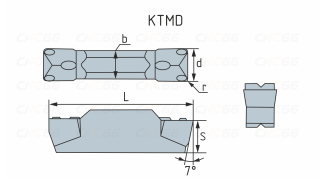

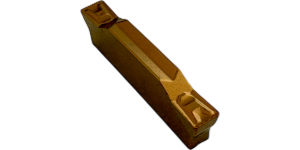

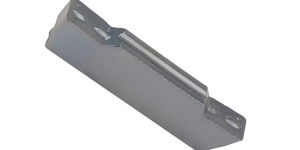

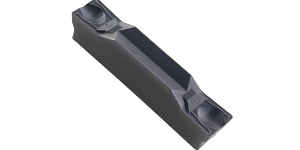

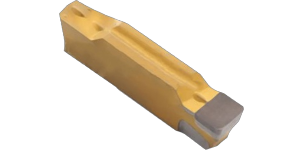

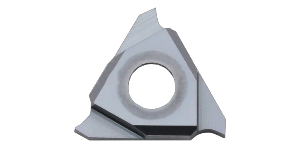

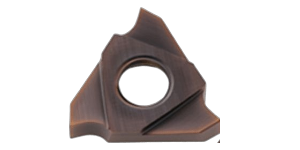

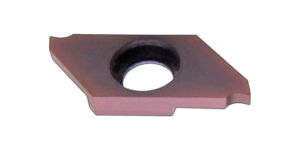

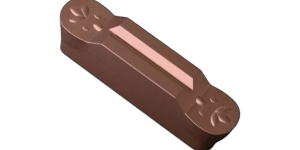

Канавочные пластины: наружные, внутренние, торцевые
Канавочные пластины применяются для формирования канавок на металлических деталях. В зависимости от конструкции инструмента обработка выполняется по наружной, внутренней или торцевой поверхности.

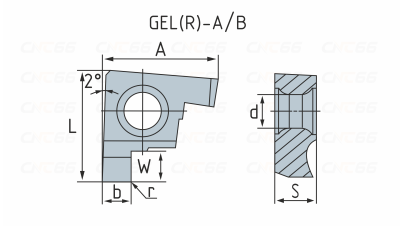

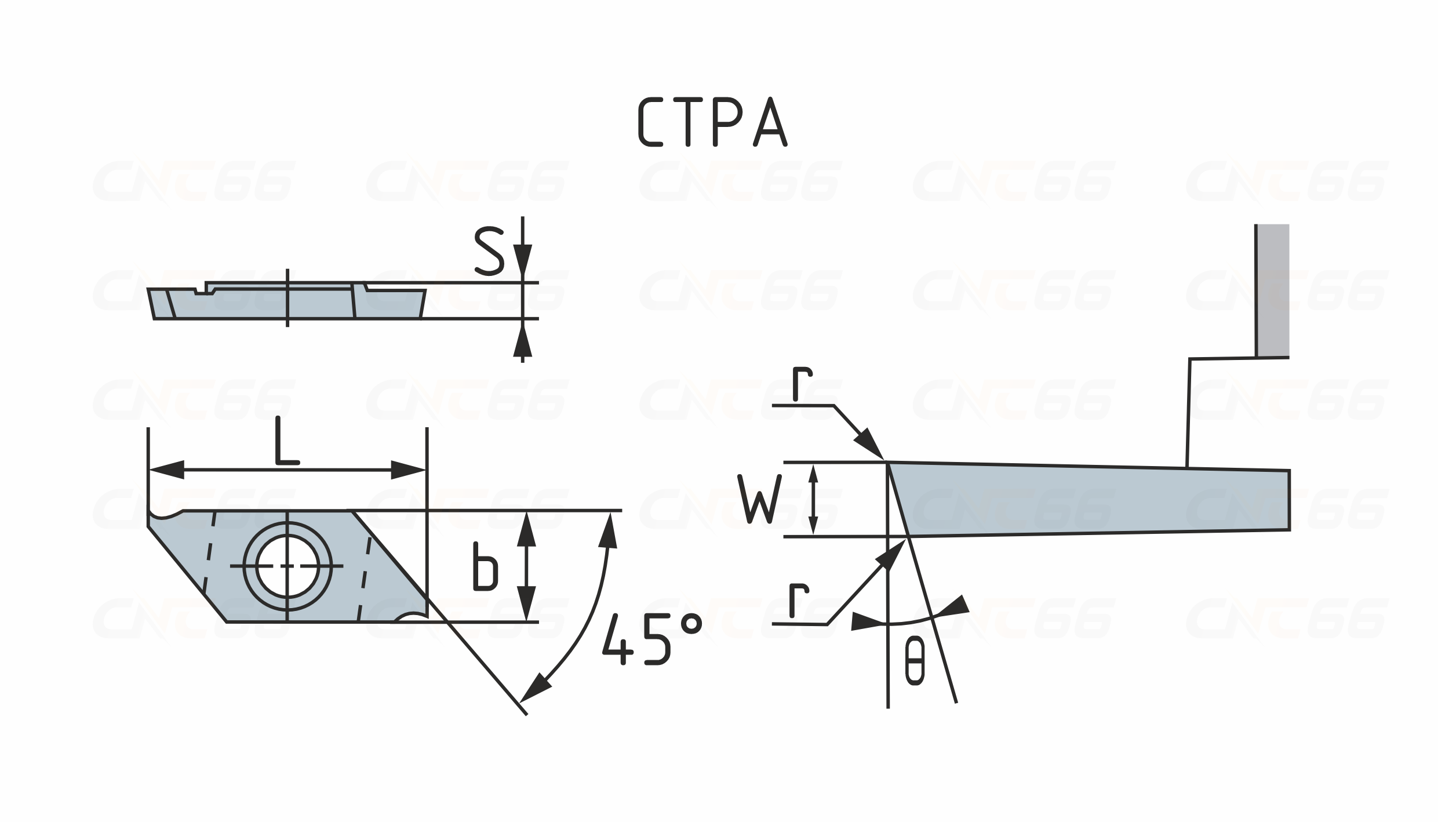

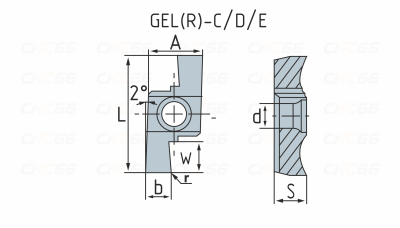

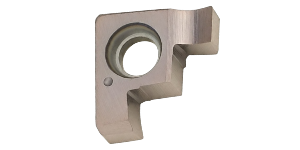

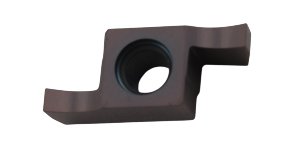

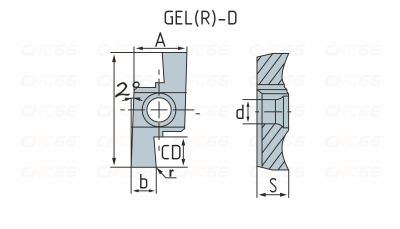

Наружные канавки. Пластину подбирают по ширине и глубине канавки, диаметру детали, радиусу при вершине и материалу заготовки.

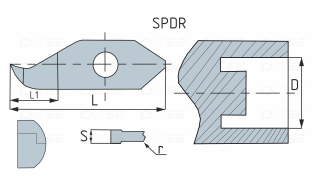

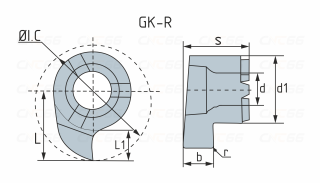

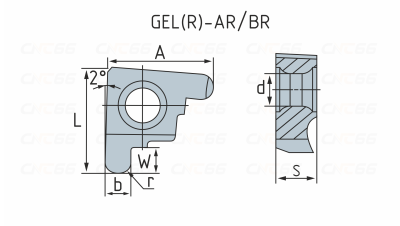

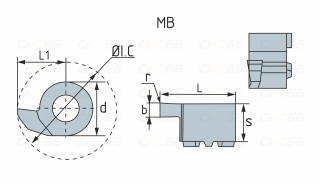

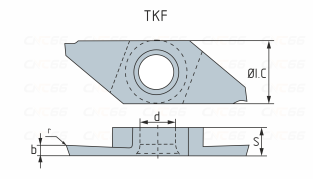

Внутренние канавки. Дополнительно учитывают диаметр отверстия, глубину обработки и необходимый вылет державки — чем больше вылет, тем выше требования к жёсткости инструмента.
Торцевые канавки. Важно учитывать диапазон диаметров, размеры канавки и конструкцию специальной державки для торцевой прорезки.
В каталоге CNC66 можно купить канавочные пластины разных типоразмеров и исполнений, а также подобрать совместимую державку.
Как выбрать отрезную или канавочную пластину
Перед покупкой определите тип операции — отрезка, наружная, внутренняя или торцевая канавка. Затем подберите размеры пластины и державки под параметры детали.
Ширина и глубина обработки
Ширина пластины должна соответствовать требуемой ширине канавки или условиям отрезки. Проверьте также допустимую глубину резания для выбранного инструмента.
Материал заготовки
Марку твердого сплава и геометрию пластины выбирают с учётом обрабатываемого материала. Для стали, нержавеющей стали, чугуна, цветных металлов, жаропрочных сплавов и закалённых материалов применяются разные инструментальные решения.
Геометрия и марка твердого сплава
Геометрия режущей кромки влияет на процесс резания и формирование стружки. Марку твердого сплава подбирают с учётом материала детали, режима резания и условий обработки (черновая, чистовая, прерывистое резание).
Совместимость с державкой
Пластина должна соответствовать державке по типу, размерам и конструкции посадочного места. Перед заказом сверьте обозначение установленной пластины или державки.
Отрезные и канавочные пластины по производителям
В каталоге CNC66 представлены отрезные и канавочные пластины разных производителей, включая собственный бренд Wolverine (Росомаха), а также ZCC-CT и другие марки твердосплавного инструмента.
При выборе ориентируйтесь не только на производителя, но и на конкретное обозначение, геометрию, марку твердого сплава и назначение пластины.
Как подобрать пластину к державке
Если вы знаете обозначение державки или установленной пластины — подобрать совместимый инструмент значительно проще. Если маркировка отсутствует, отправьте специалистам CNC66 фото пластины и державки.
Для точного подбора также укажите материал заготовки, выполняемую операцию, ширину и глубину обработки.
Не уверены, какая пластина подойдёт? Обратитесь к специалистам CNC66 — поможем подобрать инструмент под вашу задачу.
Частые вопросы
Чем отличается отрезная пластина от канавочной?+
Отрезная пластина предназначена прежде всего для разделения заготовки. Канавочная — для формирования канавок заданной ширины и глубины. Конкретную конструкцию пластины и державки выбирают в зависимости от операции.
Как выбрать ширину канавочной пластины?+
Ширину выбирают исходя из требуемой ширины канавки, глубины обработки и возможностей используемой державки, а также материала детали и условий резания.
Как подобрать пластину для внутренней канавки?+
Нужно знать диаметр отверстия, ширину и глубину канавки. После этого подбираются подходящая державка и совместимая с ней пластина.
Можно ли подобрать аналог установленной пластины?+
Да. Для подбора аналога желательно знать обозначение пластины, её размеры и тип державки. Если маркировка неизвестна — отправьте фото инструмента специалистам CNC66.
