Фрезерные патроны

Для удобства подбора фрезерные патроны сгруппированы по типу хвостовика для привода станка обрабатывающего центра или фрезерного станка:

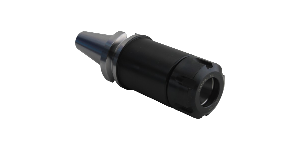

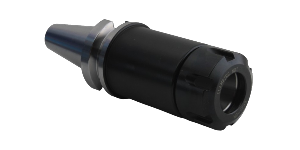

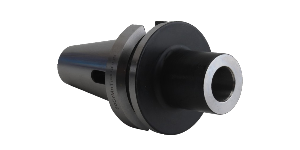

  • BT (MAS 403 / JIS B 6339 / DIN ISO 7388-2)

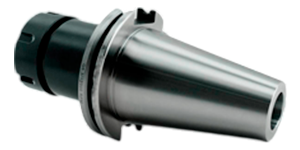

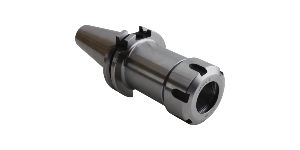

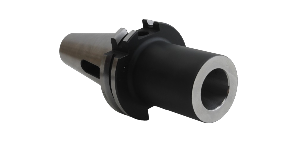

  • SK (DIN 69871 / DIN ISO 7388-1 / аналог ГОСТ 25827-93 исп.2)

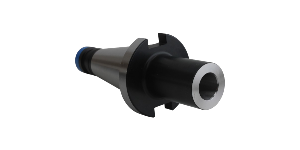

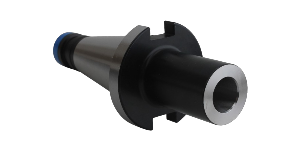

  • NT (DIN 2080, ГОСТ 25827-93 исп.1)

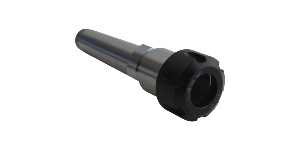

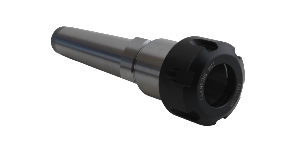

  • Конус Морзе (MTA - конус с лапкой / MTB - конус с резьбовым отверстием по оси / ISO 296 / ГОСТ 25557-2016)

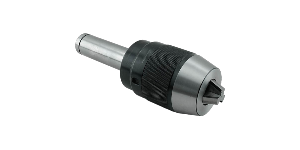

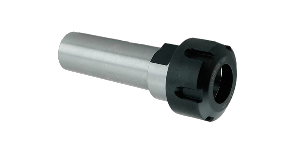

  • Цилиндрический хвостовик (DIN 6535 HA / ISO 3338 /ГОСТ 25334-94)

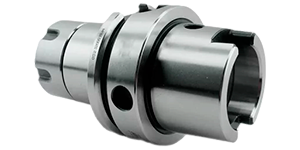

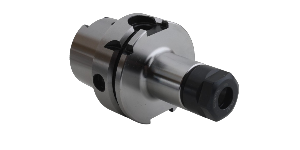

  • HSK (ISO 12164-1 / DIN 69893 / ГОСТ Р 51547-2000)
Сортировать по:
Патрон цанговый HSK63A-ER32-110
Патрон цанговый HSK63A-ER32-110
9 022 руб
Патрон цанговый BT40-OZ32-100
Патрон цанговый BT40-OZ32-100
4 511 руб
Патрон цанговый BT40-OZ25-070
Патрон цанговый BT40-OZ25-070
4 246 руб
Патрон резьбонарезной для цанг ER32 с механизмом осевой компенсации BT40-TER32-120
Патрон резьбонарезной для цанг ER32 с механизмом осевой компенсации BT40-TER32-120
6 752 руб
Патрон резьбонарезной для цанг ER40 с механизмом осевой компенсации BT50-TER40-130
Патрон резьбонарезной для цанг ER40 с механизмом осевой компенсации BT50-TER40-130
10 103 руб
Патрон резьбонарезной для цанг ER40 с механизмом осевой компенсации BT40-TER40-110
Патрон резьбонарезной для цанг ER40 с механизмом осевой компенсации BT40-TER40-110
6 330 руб
Патрон резьбонарезной для цанг ER32 с механизмом осевой компенсации SK40-TER32-120
Патрон резьбонарезной для цанг ER32 с механизмом осевой компенсации SK40-TER32-120
6 369 руб
Патрон резьбонарезной для цанг ER32 с механизмом осевой компенсации BT50-TER32-120
Патрон резьбонарезной для цанг ER32 с механизмом осевой компенсации BT50-TER32-120
11 676 руб
Патрон для концевых фрез с хвостовиком Weldon SK40-SLN25-090
Патрон для концевых фрез с хвостовиком Weldon SK40-SLN25-090
6 030 руб
Патрон резьбонарезной для цанг ER25 с механизмом осевой компенсации BT40-TER25-120
Патрон резьбонарезной для цанг ER25 с механизмом осевой компенсации BT40-TER25-120
7 032 руб
Патрон резьбонарезной для цанг ER25 с механизмом осевой компенсации SK40-TER25-120
Патрон резьбонарезной для цанг ER25 с механизмом осевой компенсации SK40-TER25-120
6 369 руб
Патрон для концевых фрез с хвостовиком Weldon BT30-SLN12-063
Патрон для концевых фрез с хвостовиком Weldon BT30-SLN12-063
2 434 руб
Патрон для концевых фрез с хвостовиком Weldon BT30-SLN10-060
Патрон для концевых фрез с хвостовиком Weldon BT30-SLN10-060
2 434 руб
Патрон для концевых фрез с конусом Морзе BT50-MTB4-100
Патрон для концевых фрез с конусом Морзе BT50-MTB4-100
6 330 руб
Оправка для насадных фрез SK50-FMB40-130
Оправка для насадных фрез SK50-FMB40-130
6 330 руб
Оправка для насадных фрез SK50-FMB40-060
Оправка для насадных фрез SK50-FMB40-060
6 330 руб
Оправка для насадных фрез BT30-FMB16-045
Оправка для насадных фрез BT30-FMB16-045
2 434 руб
Оправка для насадных фрез BT30-FMB32-045
Оправка для насадных фрез BT30-FMB32-045
2 434 руб
Оправка для насадных фрез BT30-FMB27-045
Оправка для насадных фрез BT30-FMB27-045
2 434 руб
C40-ER40-085 Патрон цанговый с цилиндрическим хвостовиком
C40-ER40-085 Патрон цанговый с цилиндрическим хвостовиком
3 450 руб
C32-ER32-160 Патрон цанговый с цилиндрическим хвостовиком
C32-ER32-160 Патрон цанговый с цилиндрическим хвостовиком
2 919 руб
C32-ER32-150 Патрон цанговый с цилиндрическим хвостовиком
C32-ER32-150 Патрон цанговый с цилиндрическим хвостовиком
2 919 руб
Патрон для концевых фрез с хвостовиком Weldon BT40-SLN20-100
Патрон для концевых фрез с хвостовиком Weldon BT40-SLN20-100
3 317 руб
Оправка для насадных фрез SK50-FMB40-150
Оправка для насадных фрез SK50-FMB40-150
6 330 руб

Любая операция по обработке изделия всегда предъявляет особые требования как к режущему инструменту, так и к системе его крепления. Надежность фиксации - один из главных факторов, непосредственно влияющих на производительность, качество обработки и срок службы инструмента. Именно поэтому вопрос правильного подбора оснастки является особенно важным на любом производстве.

Фрезерный патрон (оправка) - тип оснастки, использующийся для фиксации режущего инструмента и передачи на него крутящего момента от шпинделя станка. Устройство данного узла обеспечивает центрирование, надежную фиксацию инструмента в различных условиях обработки и скоростных режимах. Конструктивно патрон представляет собой втулку, одна сторона которой фиксируется в шпинделе станка, а другая предназначена для крепления режущего инструмента. В зависимости от типа оправки крепление инструмента может осуществляться как непосредственно в патрон (инструмент -> патрон), так и с применением цанговых зажимов (инструмент -> цанга -> патрон).

Ниже указаны основные элементы патрона на примере цангового зажима.




1. Штревельный болт (штревель)
2. Хвостовик (конус)
3. Канавка для захвата манипулятором
4. Гайка




Существует большое количество типов патронов, существенно отличающихся конструктивно и областью применения. Возникает проблема: как подобрать нужное решение?

Крепление в шпинделе A-B.jpgПри выборе патрона необходимо учитывать следующие факторы:

  1. Тип шпинделя станка
    Данная система крепления инструмента не обладает гибкостью, так как патрон устанавливается на шпинделе определенного типа. Пример: для шпинделя SK40 предназначены только фрезерные патроны SK40. По этой причине при выборе патрона важно оттолкнуться от технических характеристик шпинделя станка.

  2. Тип и размер инструмента
    При подборе патрона необходимо учитывать тип и размеры устанавливаемого инструмента.

  3. Необходимость подвода СОЖ
    При выборе патрона также необходимо учесть способ подачи смазочно-охлаждающей жидкости (СОЖ).

Фрезерный патрон состоит из двух частей, каждая из которых выполняет определенную функцию.

  • Хвостовик (A) устанавливается в шпиндель станка. В данном случае размеры хвостовика полностью определяются типом шпинделя.
  • Рабочая часть (B) предназначена для фиксации режущего инструмента. При выборе оправки нужно знать тип инструмента и его посадочные размер





Рассмотрим данные рекомендации на конкретном примере со следующими вводными:
1) Имеется фрезерный станок со шпинделем типа BT40
2) На данном оборудовании будет выполняться фрезерование и использоваться твердосплавные монолитные фрезы диаметрами от 8 до 16 мм.

Во-первых, стоит оттолкнуться от шпинделя, конструкция которого определяют выбор хвостовика оправки. Пример: шпиндель станка под BT40 - значит нам нужен патрон с хвостовиком BT40.
Во-вторых, выбираем оптимальное решение по фиксации инструмента. В данном случае подойдет универсальное решение в виде зажима цангового типа размера ER25. Таким образом, мы пришли к выбору патрона BT40-ER25-100. В артикуле «100» означает вылет от шпинделя в мм. Вылет подбирается, исходя из типа оборудования и конкретной задачи обработки.





Типы патронов

В зависимости от конструкций, описанных в различных национальных и международных стандартах, патроны делятся на несколько типов. В основе классификации лежит форма хвостовика.

  1. Конус Морзе (ISO 296, DIN 228, ГОСТ 25557)
  2. Конус 7:24 / ISO (SK, BT, NT)
  3. Современные конусы: HSK (ISO 12164-1 / DIN 69893 / ГОСТ Р 51547-2000) и PSK (DIN 69893)
  4. Цилиндрический хвостовик «C» (DIN 6535 HA / ISO 3338 /ГОСТ 25334-94)


Оправки с конусными хвостовиками наиболее распространены по нескольким причинам:

  • Высокая точность центрирования режущего инструмента
  • Надежная фиксации
  • Возможность быстрой смены оправки в станке

В основе классификации патронов с конусным хвостовиком используется понятие конусности. Конусность - отношение разности большего и меньшего диаметра (D, d) усеченного конуса к его длине (L).  Конусность обозначается как отношение двух чисел через двоеточие, например 1:20

1. Конус Морзе (ISO 296, DIN 228, ГОСТ 25557)

Без названия.png

Это самый старый тип инструментальных конусов, разработанный в 1864 году инженером Стивеном Морзе. Благодаря простой конструкции и надежной фиксации инструмента конусы данного типа широко применяются и сегодня.



Можно встретить различное обозначение конусов Морзе:

  • КМ (конус Морзе / ГОСТ 25557)
  • MT (Morse taper / ISO 296)
  • MK (Morsekegel / DIN228)





Область применения: универсальные фрезерные, сверлильные и токарные станки.

Патроны с конусом морзе используются преимущественно для выполнения сверления и фрезерования. В основе работы конуса морзе лежит процесс «самоторможения» или «самозаклинивания». Благодаря этому при установке конуса его стенки плотно прилегают к корпусу шпинделя и образуют неподвижное соединение, которое способно передавать крутящий момент на установленный режущий инструмент. С другой стороны такой способ установки делает невозможным быструю замену оправки, поэтому конусы Морзе не используются в станках ЧПУ.



Оправки данного типа обладают конусностью 1:19 ~ 1:20 и имеют 8 размеров, обозначающихся КМ0...КМ7 (MT0...MT7 / MK0...MK7). С развитием технологий и инструментальной оснастки существующих размеров стало недостаточно. В связи с этим были разработаны новые типоразмеры с конусностью ровно 1:20, получившие обозначение «метрические». Конструктивно они полностью идентичны конусам Морзе и отличаются только размерами. Для обозначения метрических конусов используется значение большего диаметра конуса.
