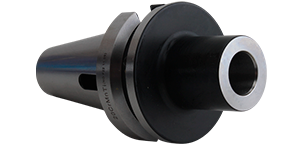

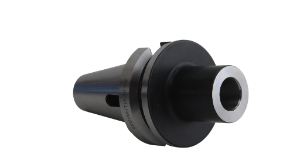

BT-MTB (конус Морзе с резьбовым отверстием)
Патроны BT-MTB предназначены для фиксации концевых фрез с хвостовиком Морзе (конусность 1:19~1:20 / DIN 228, ISO 296) в исполнении MTB с резьбовым отверстием. Для крепления режущего инструмента в корпусе патрона используется специальный удлиненный болт (входит в комплект поставки). В нашем каталоге представлены патроны в различном исполнении, позволяющие осуществить надежную фиксацию режущего инструмента с хвостовиком Морзе различного размера: MTB1, MTB2, MTB3, MTB4 или MTB5.
ВТ30
Патрон предназначен для фиксации фрезы с хвостовиком Морзе. Конуструкция оправки позволяет его использовать на оборудовании с автоматической сменой режущего инструмента (фрезерные станки с ЧПУ, обрабатывающие центры). Патрон оснащен внутренним болтом М12, который применяется для затягивания и фиксации инструмента. Конструкция без подачи СОЖ (тип A)
| Наименование | Тип хвостовика | Тип хвостовика инструмента | (L), мм | Бренд | Цена | Купить | |
| BT30-MTB3-065 |
BT30
|
MTB3
|
65
|
Zegyo |  |
|
|
|---|---|---|---|---|---|---|---|
| BT30-MTB3-080 |
BT30
|
MTB3
|
80
|
Zegyo | |
|

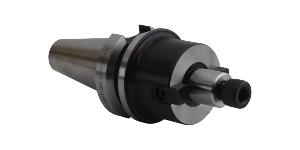

ВТ40
Патрон BT40-MTA используется во фрезерных и сверлильных станках с ЧПУ, обрабатывающих центрах, обеспечивает надежную фиксацию cверла с хвостовиком Морзе (MTA). Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M16 (в комплект поставки не входит).

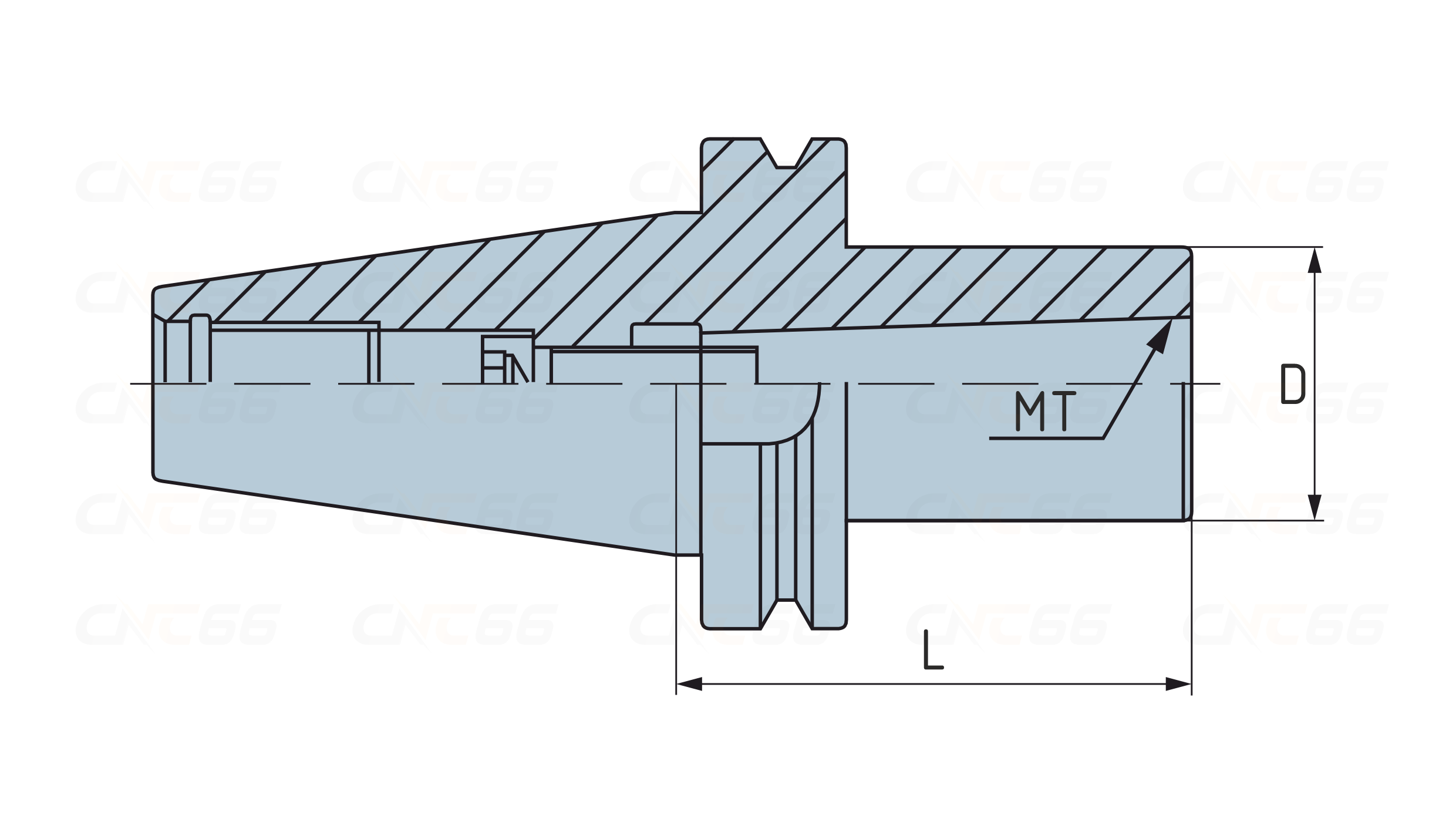

| Наименование | Тип хвостовика | Тип хвостовика инструмента | (L), мм | (D), мм | Бренд | Цена | Купить |
| BT40-MTB1-045 |
BT40
|
MTB1
|
45
|
25
|
Zegyo | 4 904 ₽ |
|
|---|---|---|---|---|---|---|---|
| BT40-MTB2-045 |
BT40
|
MTB2
|
45
|
32
|
Zegyo | |
|
| BT40-MTB2-060 |
BT40
|
MTB2
|
60
|
32
|
Zegyo | 4 763 ₽ |
|
| BT40-MTB2-185 |
BT40
|
MTB2
|
185
|
32
|
Zegyo | |
|
| BT40-MTB3-070 |
BT40
|
MTB3
|
70
|
40
|
Zegyo | 2 494 ₽ |
|
| BT40-MTB3-075 |
BT40
|
MTB3
|
75
|
40
|
Zegyo | 7 200 ₽ |
|
| BT40-MTB3-120 |
BT40
|
MTB3
|
120
|
40
|
Zegyo | |
|
| BT40-MTB4-090 |
BT40
|
MTB4
|
90
|
48
|
Zegyo | 3 775 ₽ |
|
| BT40-MTB4-100 |
BT40
|
MTB4
|
100
|
48
|
Zegyo | 4 304 ₽ |
|
| BT40-MTB4-120 |
BT40
|
MTB4
|
120
|
48
|
Zegyo | |
|
ВТ50
Патрон BT50-MTB используется во фрезерных станках с ЧПУ, обрабатывающих центрах и обеспечивает надежную фиксацию концевой фрезы с хвостовиком Морзе (MTB). Данный конструктив не предусматривает сквозную подачу смазочно-охлаждающей жидкости (тип A). Крепление хвостовика BT50 (MAS 403, JIS B 6339) в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
