BT-SC (для цилиндрических цанг SC)
p>Силовые патроны BT-SC (хвостовик с конусностью 7:24 / MAS 403, JIS B 6339) предназначены для фиксации режущего инструмента c цилиндрическим хвостовиком и передачи на него крутящего момента. Данный тип патронов используется во фрезерных станках с ЧПУ, обрабатывающих центрах для высокоточного фрезерования и обработки в тяжелых условиях. В корпусе оправки установлено несколько игольчатых роликов (система Multi-Lock). Благодаря этому достигается высокоточное центрирование и жесткая фиксация инструмента даже в условиях высокоскоростного резания. Установка инструмента в патрон производится при помощи цилиндрической цанги типа SC, соответствующей стандарту DIN 6499B.
BT40
Патрон BT40-MTA используется во фрезерных и сверлильных станках с ЧПУ, обрабатывающих центрах, обеспечивает надежную фиксацию cверла с хвостовиком Морзе (MTA). Подача смазочно-охлаждающей жидкости (СОЖ) осуществляется через центральное отверстие оправки (тип AD). Крепление хвостовика в шпинделе станка производится при помощи штревельного болта с резьбой M16 (в комплект поставки не входит).

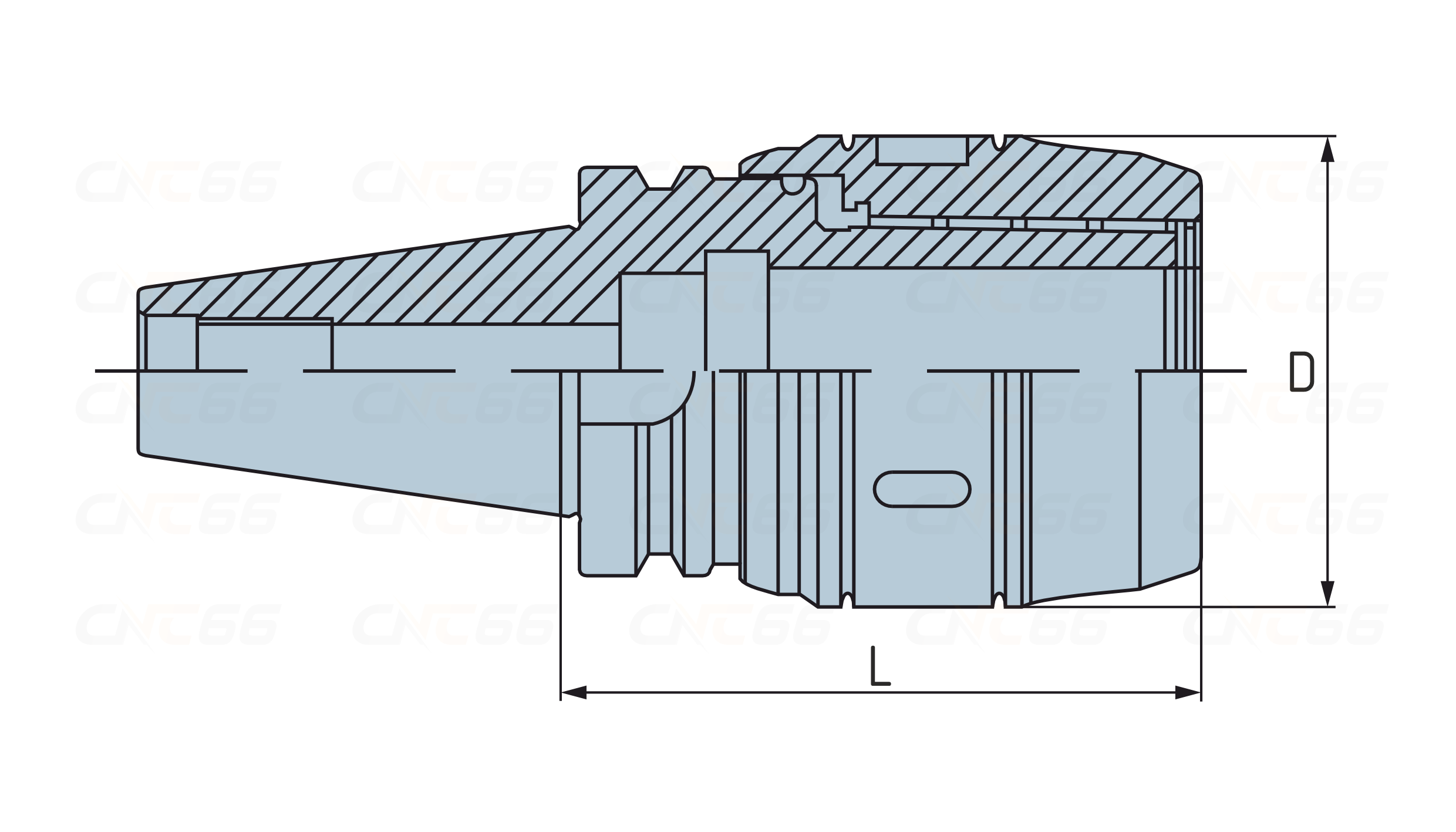

| Наименование | Размер цанги | Тип хвостовика | (L), мм | (D), мм | Бренд | Цена | Купить |
| BT40-SC16-090 |
SC16
|
BT40
|
90
|
 |
|
||
|---|---|---|---|---|---|---|---|
| BT40-SC16-135 |
SC16
|
BT40
|
135
|
|
|
||
| BT40-SC20-090 |
SC20
|
BT40
|
90
|
56
|
Zegyo | |
|
| BT40-SC20-100 Патрон цанговый | |
|
|||||
| BT40-SC25-100 |
SC25
|
BT40
|
100
|
63
|
Zegyo | |
|
| BT40-SC25-105 |
SC25
|
BT40
|
105
|
63
|
Zegyo | |
|
| BT40-SC32-105 |
SC32
|
BT40
|
105
|
70
|
Zegyo | 5 444 ₽ |
|
| BT40-SC32-135 |
SC32
|
BT40
|
135
|
70
|
Zegyo | |
|
| BT40-SC42-115 |
SC42
|
BT40
|
115
|
Zegyo | 20 460 ₽ |
|
BT50
Патрон BT50-MTB используется во фрезерных станках с ЧПУ, обрабатывающих центрах и обеспечивает надежную фиксацию концевой фрезы с хвостовиком Морзе (MTB). Данный конструктив не предусматривает сквозную подачу смазочно-охлаждающей жидкости (тип A). Крепление хвостовика BT50 (MAS 403, JIS B 6339) в шпинделе станка производится при помощи штревельного болта с резьбой M24 (в комплект поставки не входит).
| Наименование | Размер цанги | Тип хвостовика | (L), мм | (D), мм | Бренд | Цена | Купить |
| BT50-SC32-110 |
SC32
|
BT50
|
110
|
70
|
Zegyo | |
|
|---|---|---|---|---|---|---|---|
| BT50-SC32-115 |
SC32
|
BT50
|
115
|
70
|
Zegyo | 10 718 ₽ |
|
| BT50-SC32-165 |
SC32
|
BT50
|
165
|
70
|
Zegyo | 8 853 ₽ |
|
