Фасонные поверхности без фасонного резца на универсальном оборудовании

В практике механической обработки нередко возникают ситуации, когда требуется получить радиусный переход, галтель или скругление, а соответствующего фасонного инструмента под рукой нет. Заказывать специальный резец или фрезу под конкретную деталь в условиях единичного или мелкосерийного производства зачастую нерентабельно, да и времени это отнимает немало.

Между тем, квалифицированный слесарь или фрезеровщик способен выполнить такую поверхность на обычном универсальном станке, используя несколько классических приемов, которые не потеряли актуальности и сегодня. Речь пойдет о работе с поворотными столами, координатном перемещении подач, копировании по шаблону и даже о ручном ведении инструмента — методах, требующих определенного навыка, но дающих отличный результат без лишних затрат.

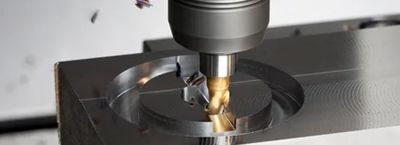

Начнем с самого распространенного приспособления для фрезерных работ — поворотного стола. Установив заготовку на такой стол и совместив ось вращения с центром будущего радиуса, мы получаем возможность обрабатывать дуги любого радиуса в пределах хода стола.

Для наружного радиуса фреза подводится к заготовке на нужную глубину, после чего вращением стола формируется криволинейная поверхность. Внутренние радиусы обрабатываются аналогично, но с учетом того, что фреза должна войти в материал.

Важно правильно рассчитать режимы: при работе на поворотном столе подача задается угловой, и ее линейная составляющая зависит от радиуса. Для стали 45 рекомендуется окружная скорость 20-25 м/мин, что при фрезе диаметром 16 мм соответствует примерно 400-500 об/мин.

Глубина резания за проход не должна превышать 1-2 мм, иначе возрастает риск вибраций. Стол необходимо надежно закрепить на станине, а после установки детали проверить биение индикатором — допуск на совмещение центра обычно выдерживают в пределах 0,02-0,03 мм.

Если поворотного стола нет, а радиус требуется получить на фрезерном станке, выручает метод координатной подачи, или, как его иногда называют, ручной интерполяции. Суть в том, что, одновременно перемещая продольную и поперечную подачи, можно вести фрезу по дуге.

Конечно, идеально точную круговую траекторию вручную обеспечить сложно, поэтому применяют ступенчатое фрезерование. Разметив заготовку, снимают материал последовательными вертикальными проходами, оставляя припуск около 0,3-0,5 мм.

Затем, включив обе подачи и плавно вращая маховики, выполняют чистовой проход по размеченному контуру. Шаг между ступенями выбирают в зависимости от радиуса: чем меньше радиус, тем чаще должны быть переходы.

Для радиуса 10 мм шаг 1-2 мм дает приемлемую шероховатость, которую затем убирают шабрением или шлифовкой. Твердосплавные фрезы с мелким зубом позволяют получать более чистую поверхность, но важно не допускать рывков при движении стола.

Для токарных работ, когда нужно выточить галтель на валу или радиусную канавку, классическим решением является обработка по шаблону с ручным ведением резца. Шаблон вырезают из листовой стали или даже из плотного картона, придавая ему точный профиль будущей поверхности.

Закрепив шаблон в непосредственной близости от заготовки на суппорте или станине, резец подводят так, чтобы его режущая кромка касалась шаблона. Перемещая суппорт продольно и поперечно, стараются удержать этот контакт, копируя очертания.

Этот способ требует твердой руки и хорошего глазомера, но позволяет получать галтели с погрешностью не более 0,1-0,2 мм. Для снижения трения между резцом и шаблоном последний можно смазать машинным маслом, а сам резец оснастить роликом или просто заточить так, чтобы он скользил по шаблону не царапая его.

На чистовых проходах глубина резания не должна превышать 0,1-0,15 мм.

Интересный вариант представляет собой комбинация поворотного стола и одновременной вертикальной подачи на фрезерном станке. Так получают трехмерные поверхности, например, тороидальные скругления на ребрах плит.

Установив деталь на поворотном столе и зафиксировав его от вращения, перемещают стол продольно, а шпиндель с фрезой — вертикально. Но если нужна именно дуга в двух плоскостях, то стол вращают, одновременно поднимая или опуская колено станка.

Этот прием сложен в настройке и требует особой осторожности, поскольку люфты в передачах могут исказить профиль. Лучше использовать его для черновой обработки с оставлением припуска под ручную доводку.

При обработке крупных деталей, когда нет возможности применить поворотные устройства, часто используют метод обкатки шаблоном с применением щупа или индикатора. На фрезерном станке закрепляют шаблон, а в шпиндель устанавливают не фрезу, а специальную оправку с роликом или щупом.

Перемещая стол так, чтобы щуп касался шаблона, находят координаты опорных точек. Затем по этим точкам программируют движение стола или выполняют обработку вручную, ориентируясь на показания индикатора.

Этот метод особенно хорош для изготовления лекал и контршаблонов.

Выбор геометрии инструмента имеет первостепенное значение. Для обработки радиусов и галтелей лучше всего подходят концевые фрезы с радиусной режущей кромкой.

Однако если такой фрезы нет, можно использовать обычную концевую фрезу, но тогда радиус формируется как огибающая множества прямолинейных участков. В этом случае чистота поверхности зависит от шага интерполяции.

Практикой установлено, что для получения шероховатости Ra 2,5 на радиусе 20 мм шаг между проходами не должен превышать 0,2 мм. Фрезы из быстрорежущей стали позволяют работать с вязкими материалами, а для чугуна и бронзы лучше брать твердосплавные пластины.

Не стоит забывать о влиянии смазочно-охлаждающих жидкостей. При обработке сталей обычной стойкости обильное охлаждение эмульсией увеличивает стойкость инструмента и улучшает качество поверхности.

Для алюминия часто применяют керосин или специальные жидкости, предотвращающие налипание стружки. При ручном ведении резца по шаблоне смазка особенно важна: она снижает усилие на рукоятках и делает движение более плавным.

При изготовлении галтелей на валах токарным способом с использованием шаблона ширину прохода выбирают исходя из жесткости системы. Тонкие длинные валы лучше обрабатывать за несколько проходов, чтобы избежать прогиба.

Для контроля глубины радиусной канавки применяют шаблоны-калибры, которые прикладывают к детали после каждого прохода. Обычно припуск под чистовую обработку оставляют 0,2-0,3 мм, а финишный проход выполняют на малых оборотах (50-100 об/мин) с ручной подачей.

Некоторые мастера успешно применяют метод обработки радиусов на фрезерном станке с использованием простейшего приспособления — кондукторной втулки и пальца. Втулка жестко крепится к столу, а в шпиндель устанавливается фреза с хвостовиком, который скользит внутри втулки.

Перемещая стол по кругу, заставляют фрезу описывать дугу заданного радиуса. Это своего рода импровизированный копир, не требующий сложной оснастки.

Радиус определяется расстоянием от оси втулки до оси шпинделя, его легко регулировать смещением стола. Точность такого метода достигает 0,1 мм, что вполне приемлемо для большинства машиностроительных задач.

В случаях, когда необходимо получить большую партию одинаковых деталей с радиусными переходами, имеет смысл изготовить простое копировальное приспособление. Ролик, закрепленный на шпиндельной головке, обкатывает шаблон, а фреза копирует его движение.

Для этого на фрезерном станке монтируют дополнительное устройство, связывающее копир и инструмент. Но даже без специальных узлов можно обойтись, установив шаблон на столе и ведя фрезу вручную, постоянно сверяясь с разметкой.

При разметке радиусов удобно использовать циркуль или рейсмус, а для переноса центра радиуса на деталь применяют кернер с острой иглой.

При обработке вязких материалов, таких как нержавеющая сталь или титан, скорости резания снижают на 20-30% по сравнению с обычными сталями. Глубина резания за проход не должна превышать 1 мм, а подачи выбирают минимальными, чтобы избежать наклепа.

Острые кромки инструмента здесь важны как никогда, поэтому перед чистовым проходом фрезу или резец обязательно подтачивают.

Интересная особенность есть у чугунных деталей: при обработке радиусов часто образуется мелкая абразивная пыль, которая быстро затупляет режущие кромки. Применение твердосплавных фрез с износостойким покрытием (TiN, TiAlN) позволяет сохранить геометрию на протяжении всей обработки.

Режимы резания для серого чугуна: скорость 50-80 м/мин, подача 0,05-0,1 мм/зуб. При ручной подаче ориентируются на звук: появление скрежета сигнализирует о затуплении инструмента.

В арсенале слесаря всегда найдется место для такого приема, как обработка радиусов надфилями и шаберами вручную. Хотя это уже слесарная операция, она часто завершает механическую обработку, особенно на недоступных для фрезы участках.

После фрезерования или точения оставляют припуск 0,1-0,15 мм, который снимают шабрением, постоянно проверяя радиус шаблоном на просвет. Этот метод требует терпения, но позволяет достичь высокой точности сопряжения деталей.

Стоит упомянуть и о возможности использования ленточно-шлифовальных станков для формирования радиусов. Закрепив деталь в тисках, ленту с нужным зерном подводят к заготовке и, поворачивая ее, получают плавный переход.

Особенно это удобно для снятия заусенцев и скругления острых кромок на крупных деталях. Шлифовальная лента зернистостью 40-60 позволяет быстро убрать основной припуск, а более мелкая (120-180) дает чистую поверхность.

Практические рекомендации сводятся к тщательной подготовке: разметка должна быть четкой, шаблоны — жесткими, а люфты в станке — минимальными. Перед началом обработки полезно проходить траекторию вхолостую, чтобы убедиться в отсутствии препятствий и оценить плавность хода.

Если используется ручное ведение, маховики подач должны вращаться легко, без заеданий. Винты с большим люфтом лучше подтянуть или использовать компенсацию выборкой в одну сторону.

При координатной подаче на фрезерном станке удобно применять лимбы с нониусом, позволяющие отсчитывать перемещения с точностью 0,01-0,02 мм.

Радиусные поверхности, выполненные перечисленными способами, при правильном подходе ничем не уступают обработанным фасонным резцом. А в ряде случаев, когда нужна нестандартная геометрия или единичная деталь, эти методы становятся единственно возможными.

Сочетание поворотного стола, разметки и ручного мастерства дает тот самый эффект, за который ценятся универсалы старой школы. И хотя современное оборудование с ЧПУ снимает многие вопросы, знание этих приемов остается признаком высокой квалификации механообработчика.

Напоследок несколько цифр, которые могут пригодиться в работе. При обработке радиусов на токарном станке проходным резцом с радиусом при вершине 0,8 мм для получения галтели радиусом 2 мм резец перемещают по дуге, а теоретическая шероховатость определяется по формуле Rz = 125 * S^2 / r, где S — подача в мм/об, r — радиус при вершине.

Для S=0,1 мм/об и r=0,8 мм получаем Rz ≈ 1,56 мкм, что соответствует довольно чистой поверхности. На фрезерных работах при интерполяции концевой фрезой шаг между строчками t выбирают из условия t ≤ sqrt(8Rh), где R — радиус фрезы, h — допустимая высота гребешков.

Для фрезы диаметром 20 мм и h=0,01 мм шаг составит около 0,4 мм. Зная эти зависимости, можно заранее прогнозировать результат и корректировать режимы.

Таким образом, универсальное оборудование позволяет решать задачи получения фасонных поверхностей без применения специального инструмента, нужно лишь грамотно использовать его кинематические возможности и не пренебрегать ручными навыками.
