Обработка деталей на оправке: разжимные и центровые оправки

При токарной или шлифовальной обработке часто возникает необходимость надежно закрепить заготовку, обеспечив при этом строгую соосность всех поверхностей относительно друг друга. Именно для этих целей служат оправки — специальные приспособления, которые устанавливаются в шпиндель станка или в центрах и передают крутящий момент детали.

От правильного выбора такой оснастки напрямую зависит не только точность готового изделия, но и производительность всего процесса, особенно в условиях серийного производства. Существует два основных класса этих устройств: центровые, работающие в паре с задним центром станка, и разжимные, которые фиксируют деталь за счет радиального расширения своих рабочих элементов.

Центровые оправки представляют собой, по сути, цилиндрический стержень, который базируется в центрах токарного станка. На таком стержне заготовка может быть установлена с зазором или натягом в зависимости от требуемой точности и типа обработки.

Гладкие варианты применяются, когда деталь имеет относительно небольшое отношение длины к диаметру и не требует высокой концентричности. В таком случае деталь просто надевается на оправку и фиксируется гайкой, упираясь в буртик.

Более совершенными являются ступенчатые центровые оправки, у которых посадочный поясок выполнен точно под отверстие детали, что гарантирует минимальное биение. Для длинных валов или втулок используют оправки с дополнительной опорой в виде люнета, чтобы избежать прогиба под действием сил резания. Рабочая поверхность таких приспособлений изготавливается с высокой точностью — шероховатость не ниже Ra 0,32, а допуск обычно выдерживается в пределах 5–7 квалитета. Посадка заготовки на центровую оправку чаще всего осуществляется по скользящей посадке, например H7/g6 или H7/f7, что позволяет легко снимать деталь после обработки, но при этом исключает ее проворот.

Разжимные оправки, в отличие от центровых, работают по иному принципу: они расширяются в радиальном направлении, выбирая зазор между собой и отверстием заготовки, и прочно фиксируют ее по всей длине контакта. Это особенно ценно при работе с тонкостенными деталями, которые нельзя деформировать чрезмерным усилием, или при необходимости обработать наружную поверхность с высокой степенью соосности относительно внутреннего отверстия.

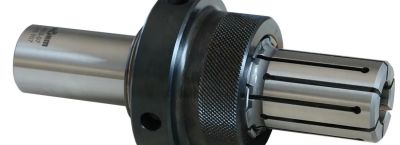

Конструкций таких приспособлений существует множество, и каждая имеет свою специфику. Цанговые оправки, пожалуй, самые распространенные: они используют разрезную втулку, которая стягивается гайкой с конической поверхностью.

Такой механизм обеспечивает быстрый зажим и подходит для деталей с небольшим диапазоном диаметров. Усилие зажима здесь регулируется моментом затяжки гайки, что требует определенного навыка, чтобы не пережать тонкостенную заготовку. Более равномерное распределение давления дают гидропластовые оправки, где давление передается через специальную пластичную массу, заполняющую замкнутую полость. При завинчивании поршня гидропласт давит на тонкостенную втулку, которая равномерно деформируется и зажимает деталь по всей окружности. Такая оснастка идеальна для чистовой обработки, когда критичны малейшие отклонения формы.

Отдельную нишу занимают разжимные оправки с тарельчатыми пружинами или с набором разрезных колец. В них расширение происходит за счет осевого сжатия пакета пружин, которые при этом распрямляются и увеличиваются в диаметре.

Такая схема позволяет передавать значительные крутящие моменты и используется для черновой обработки крупных заготовок. Для деталей с длинными отверстиями применяют оправки с разрезными втулками, имеющими продольные шлицы.

При протягивании центральной конической оправки через такую втулку ее лепестки разжимаются, плотно прилегая к стенкам детали. Важно помнить, что точность установки на разжимной оснастке напрямую зависит от качества исходного отверстия: оно должно иметь правильную геометрию и чистую поверхность, иначе добиться высокой концентричности не удастся. Обычно допуск на диаметр базового отверстия перед установкой на разжимную оправку должен быть не грубее 7-8 квалитета.

Подбирая тип оправки под конкретную операцию, инженер должен учитывать целый ряд факторов. Прежде всего, это жесткость детали: для тонкостенных стаканов или колец использование сплошной центровой оправки неизбежно приведет к деформации при затяжке гайки, тогда как разжимная конструкция распределит нагрузку равномерно.

Затем идет требуемая точность обработки: если необходимо выдержать допуск соосности в пределах сотых долей миллиметра, предпочтение отдается центровым оправкам высокой точности, так как они обеспечивают стабильное базирование по центровым отверстиям станка. Разжимные же варианты могут иметь некоторую погрешность, связанную с упругими деформациями втулки.

Серийность тоже влияет на выбор: в массовом производстве широко применяют быстросменные цанговые или гидропластовые оправки, сокращающие вспомогательное время, а в единичном — универсальные центровые с набором сменных колец.

При расчете режимов резания нельзя забывать о том, что оправка, какой бы жесткой она ни была, является промежуточным звеном. Для центровых оправок, особенно длинных, критична скорость резания: большие обороты могут вызвать вибрации из-за дисбаланса, поэтому перед установкой такую оснастку необходимо балансировать.

Для разжимных систем важно контролировать усилие зажима: его должно быть достаточно для передачи крутящего момента от резца, но не чрезмерно, чтобы не смять базовую поверхность. На практике часто используют эмпирическую формулу: крутящий момент резания не должен превышать момент трения между деталью и оправкой, который зависит от коэффициента трения (для стали по стали без смазки он примерно 0,15–0,18) и усилия зажима.

В паспортах современных станков часто указываются допустимые нагрузки на конкретные типы оправок.

Материалы, из которых изготавливаются оправки, выбираются с учетом высоких требований к износостойкости и стабильности размеров. Чаще всего используются легированные стали 20Х с последующей цементацией и закалкой до твердости 58–62 HRC, стали 40Х с поверхностной закалкой ТВЧ или инструментальные стали типа ХВГ.

Для высокоточных гидропластовых оправок рабочие втулки делают из закаленных сталей, а корпус — из конструкционных, чтобы снизить стоимость. Рабочие поверхности, контактирующие с деталью, обязательно шлифуются и доводятся до зеркального блеска, так как любая царапина или риска может стать источником погрешности установки.

Конусы центровых отверстий на оправках выполняются по стандарту с углом 60 градусов и тщательно защищаются от повреждений.

В реальной практике цеха нередко встречаются ситуации, когда стандартную оправку приходится дорабатывать под конкретную деталь. Допустим, требуется обработать партию втулок из нержавеющей стали с тонкой стенкой.

Здесь классическая центровая оправка с гайкой не подойдет, так как торец втулки просто сомнется. Выходом станет изготовление разжимной оправки с цангой, имеющей увеличенную площадь контакта.

При этом следует рассчитать максимально допустимое давление на стенку втулки, чтобы не вызвать пластической деформации. Для стали 12Х18Н10Т предел текучести около 200 МПа, значит, напряжение смятия под оправкой не должно превышать 100–120 МПа с учетом коэффициента запаса. Зная усилие зажима и площадь контакта, можно убедиться, что обработка пройдет без повреждений.

Для длинномерных валов, когда обработка ведется в центрах, часто применяют поводковые патроны, но центровые оправки с буртиком и резьбой дают возможность поджать деталь гайкой и вести проточку по всей длине, периодически переустанавливая люнет. При установке тяжелых заготовок на центровые оправки следует обращать внимание на состояние центров станка и смазку центровых отверстий, чтобы избежать задиров.

Современные твердосплавные центры с вращающимся наконечником значительно упрощают эту задачу, позволяя работать на повышенных скоростях.

Нормативная документация, такая как ГОСТ 16868-71 на центровые оправки или ГОСТ 31.1066.03-97 на разжимные, регламентирует основные размеры и технические требования. Однако в условиях реального производства зачастую придерживаются собственных корпоративных стандартов, основанных на многолетнем опыте.

К примеру, биение посадочной поверхности относительно центровых отверстий для оправок нормальной точности допускается не более 0,01 мм, а для повышенной — до 0,005 мм. Эти параметры проверяются на поверочной плите с помощью индикаторной стойки.

Шероховатость конических поверхностей, работающих в паре с цангами, должна быть не ниже Ra 0,32, чтобы исключить заедание и обеспечить плавность хода.

Подводя итог всему сказанному, можно лишь отметить, что владение информацией о типах оправок и их возможностях позволяет технологу и станочнику гибко подходить к решению производственных задач. Без преувеличения, правильно подобранная оправка — это половина успеха в получении качественной детали с высокой производительностью.

И центровые, и разжимные системы постоянно совершенствуются, появляются новые конструкционные материалы и покрытия, но базовые принципы их работы остаются неизменными на протяжении десятилетий, проверенные временем и практикой.
