Обработка "в отражении": методы изготовления парных симметричных деталей

В любой мастерской, занимающейся серийным или даже единичным производством, рано или поздно возникает задача получить две детали, которые являются зеркальным отражением друг друга. Классический случай — это кронштейны для крепления чего-либо с левой и правой стороны механизма, рычаги управления, вилки или сложные фланцы.

Традиционный подход, когда мы обрабатываем первую заготовку, затем переналаживаем станок, меняем крепление и начинаем колдовать со второй, не только отнимает уйму времени, но и таит в себе опасность накопления погрешностей. Настоящее искусство состоит в том, чтобы заставить оборудование и оснастку работать на нас, производя обе половинки комплекта фактически в одинаковых условиях, с одной настройкой инструментов.

Смысл метода заключается в хитрости с базированием. Мы должны выстроить технологический процесс так, чтобы плоскости симметрии деталей совпадали с плоскостями симметрии станочного приспособления или стола.

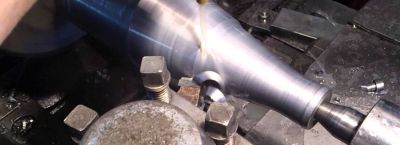

Для тел вращения, обрабатываемых на токарных станках, задача решается применением кулачков, которые обеспечивают идентичное центрирование, но для фрезерной обработки все несколько сложнее и интереснее. Вместо того чтобы переставлять заготовку и заново выставлять нулевую точку, мы используем одну схему крепления, позволяющую установить сразу обе заготовки в позиции, зеркальные относительно оси станка.

Возьмем для примера типовую ситуацию с обработкой парных проушин на горизонтально-фрезерном или обрабатывающем центре. Представьте, что нам нужно изготовить левый и правый рычаги, имеющие сложный контур и точные отверстия.

Если у нас есть тиски с широкими губками или специальное приспособление, мы можем зажать две заготовки рядом, расположив их симметрично относительно центральной оси стола. Тогда, написав управляющую программу для левой детали, мы можем применить зеркальное отображение (команда G51.1 или Mirror function в системах ЧПУ) для обработки правой.

Но тут кроется подвох: простое зеркалирование траектории инструмента может не сработать корректно для компенсации радиуса фрезы. Лучше запрограммировать движение инструмента относительно геометрического центра приспособления, используя сдвиг нулевой точки (G54 для левой, G55 для правой) или же запрограммировать одну деталь и применить циклы поворота системы координат, что для зеркального отображения используется крайне аккуратно из-за направления спирали фрезы.

Однако есть более надежный механический способ, не требующий сложных манипуляций с программным кодом. Он идеально подходит для мастерских, где станки с ручным управлением, или там, где программист не хочет рисковать с зеркальным отображением.

Суть в том, чтобы спроектировать и изготовить поворотное приспособление. Заготовка устанавливается на нем один раз, обрабатывается вся необходимая геометрия, а затем приспособление поворачивается на 180 градусов вокруг вертикальной оси, и устанавливается вторая заготовка.

Обработка ведется по той же самой траектории, но поскольку приспособление перевернуло заготовку в другую сторону, фреза снимает материал там, где должна быть зеркальная копия. Этот метод отлично работает при создании кондукторов для сверления отверстий.

Теперь поговорим о более тонких моментах, связанных с базированием и припусками. Для того чтобы детали действительно получились идеально симметричными, исходные заготовки должны быть максимально идентичными по размерам и форме.

Разброс по толщине в 0,5 мм уже внесет погрешность в положение обрабатываемых поверхностей относительно базы. Поэтому часто рекомендуется перед установкой в приспособление прошлифовать базовые плоскости или хотя бы пройтись торцевой фрезой по местам установки.

Если говорить о параметрах режимов резания, то для финишных проходов лучше использовать минимальные припуски, порядка 0,2–0,3 мм, чтобы минимизировать влияние вибраций и отжатия инструмента, которые могут несимметрично проявиться на разных заготовках.

Температурные деформации тоже могут сыграть злую шутку. Обрабатывая сначала одну сторону, а потом другую, мы даем время детали остыть или, наоборот, нагреться неравномерно.

При работе с алюминиевыми сплавами, например, Д16Т или АМг6, это особенно критично из-за высокого коэффициента линейного расширения. Если мы обрабатываем комплект за один установ, последовательно снимая слои то с одной, то с другой заготовки, мы позволяем теплу распределяться более равномерно, и после остывания обе детали «поведут» себя одинаково.

Для черных металлов, вроде стали 45 или легированной 40Х, этот фактор менее значителен, но пренебрегать им не стоит при жестких допусках.

Отдельная тема — это инструментальная оснастка. Использование одного набора инструментов — это огромный плюс для идентичности.

Мы не просто выставляем длины инструментов один раз, мы гарантируем, что радиус скругления при вершине резца или радиус фрезы будет одинаковым для обеих половинок. В случае токарной обработки, например, на станках с ЧПУ, это позволяет настраивать коррекцию по одной и той же детали-эталону.

Представьте, что мы точим левый и правый фланцы на проходном оправке. Установив одну заготовку, мы протачиваем все поверхности. Затем, не снимая инструмент и не меняя его коррекцию, мы переставляем заготовку на другую сторону оправки и проходим те же самые кадры программы, но с противоположной стороны детали. Здесь критически важно правильно настроить геометрию режущей кромки, особенно если используются резцы с механическим креплением пластин. Биение пластины в пределах сотки даст одинаковое отклонение на обоих фланцах, что в парной работе предпочтительнее, чем идеальный, но разный размер.

При работе на многоцелевых станках с поворотной головой или осью C, можно достичь фантастических результатов, обрабатывая деталь с разных сторон без переустановки. Но для парных деталей это работает, только если мы можем установить в приспособление сразу две заготовки.

Это так называемая групповая обработка. Станок по очереди подходит к левому и правому узлу крепления, выполняя одни и те же операции.

Современные системы ЧПУ позволяют создавать подпрограммы с параметрическими координатами, где привязка идет не к абсолютной позиции, а к точке базирования конкретной заготовки. Это снижает объем программы и путаницу.

Следует учитывать такой нюанс, как снимаемый слой металла и возникающие при этом напряжения. В грубой заготовке, особенно литой или кованой, внутренние напряжения распределены хаотично.

Если мы сначала грубо обдираем одну заготовку, она может немного «повести», деформироваться. Затем, обрабатывая вторую, мы рискуем получить итоговый размер, отличающийся от первой.

Чтобы этого избежать, рекомендуется вести обработку ступенчато: снять черновой слой с обеих заготовок, не доходя до чистового размера 1-1,5 мм, затем дать им полежать, снять напряжение (если требуется термостабилизация), и только потом выполнять чистовые проходы, заново выставив приспособление по индикатору, но без смены инструмента.

Практический совет по креплению: при проектировании оснастки для парных деталей очень полезно использовать установочные пальцы или выточки. Один палец делается цилиндрическим, другой — срезанным (ромбическим), чтобы не переопределять базу.

Зажимать заготовки следует равномерно. Усилие зажима должно быть строго дозировано, особенно для тонкостенных конструкций.

Момент затяжки гаек или винтов лучше контролировать динамометрическим ключом, чтобы избежать перекоса. Типичные значения для средних деталей из стали — момент 30–40 Нм, для алюминия — меньше, чтобы не продавить поверхность.

Часто при обработке глубоких пазов или выборке металла между стенками возникает проблема с отводом стружки. Стружка, попадая в зону резания, может по-разному влиять на качество обработки левой и правой детали, если схема подвода СОЖ несимметрична.

Рекомендуется настроить сопла так, чтобы поток жидкости был направлен точно в зону контакта для обеих позиций, либо использовать инструменты с внутренним подводом СОЖ. Это гарантирует одинаковое охлаждение и удаление стружки, а следовательно, и одинаковую чистоту поверхности.

Завершая обзор практических методов, стоит подчеркнуть, что ключ к успеху — это тщательная подготовка. Измерение исходных заготовок, калибровка оснастки, проверка биения шпинделя и состояния инструмента.

Потратив час на настройку приспособления и проверку всех параметров, мы экономим несколько часов на последующей подгонке и стыковке готовых узлов. Идентичность, достигнутая методом одной установки и одного инструмента, — это высший пилотаж слесарного и станочного дела, позволяющий собирать сложные механизмы без напильника и шабрения, добиваясь идеального сопряжения с первого раза.
