Накатка рифлений на токарном станке: настройка

Придание цилиндрическим поверхностям специального рельефа — операция, знакомая каждому, кто хоть раз держал в руках рукоятку слесарного инструмента или маховик промышленного оборудования. Это не просто декоративный элемент, а функциональная необходимость, обеспечивающая надежный хват и удобство управления.

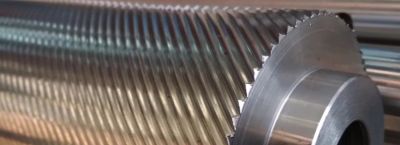

Для получения такого рисунка используется накатка — процесс пластического деформирования металла, при котором на заготовке формируются прямые или перекрестные канавки. В отличие от нарезания резьбы, здесь металл не срезается стружкой, а выдавливается, уплотняя поверхностный слой.

Успех этой операции напрямую зависит от правильной настройки станка и, в особенности, самого инструмента — накатного ролика. Сама по себе технология может показаться несложной, но именно в подготовке кроется половина успеха.

Накатники бывают дисковыми, оснащенными одним или несколькими роликами, но наибольшее распространение получили конструкции с двумя роликами, установленными в специальной вилке. Это позволяет уравновесить радиальное давление на заготовку и исключить прогиб вала.

Перед тем как приступить к установке оснастки, необходимо оценить состояние заготовки и ее материал. Твердость обрабатываемой поверхности играет определяющую роль.

Для сталей средней твердости, вроде конструкционной стали 45, используются одни режимы, а для латуни или алюминия — совершенно иные. К примеру, для мягких цветных металлов скорость вращения шпинделя можно устанавливать в диапазоне 10-15 метров в минуту, тогда как для легированных сталей этот показатель снижают до 4-8 метров в минуту.

Превышение этих значений приведет не к формированию аккуратного рельефа, а к «зализыванию» металла или его перегреву.

Центровка накатки относительно оси центров станка — первостепенная задача. Инструмент должен быть выставлен строго горизонтально и перпендикулярно оси вращения детали.

Даже незначительное смещение по высоте относительно линии центров приведет к тому, что один ролик будет давить сильнее другого. Результатом станет несимметричный рисунок, а в некоторых случаях — появление конусности на заготовке.

Для контроля можно использовать небольшую пробную проточку на гладком участке или применить лекальную линейку, прикладывая её к боковой поверхности накатки и проверяя просвет.

Регулировка усилия прижима — тот самый момент, где требуется настоящий практический опыт. Нельзя просто включить продольную подачу и надеяться на автоматический результат.

Сначала подводят ролики до касания с вращающейся деталью. Момент соприкосновения легко определить по легкой вибрации и характерному шороху.

Далее рукояткой поперечной подачи врезаются на глубину, примерно равную высоте будущего зуба. Для сетчатой накатки с шагом 0,8 мм на стали это обычно 0,4-0,5 мм на радиус. Врезание должно происходить плавно, но с достаточным усилием, чтобы ролики вдавились в металл и начали формировать профиль.

Крайне важно правильно выбрать момент включения механической продольной подачи. Врезавшись на нужную глубину и сделав один-два оборота вручную (вращая маховик продольной подачи), убеждаются, что ролики «схватили» материал и рисунок начал формироваться равномерно.

Только после этого включают самоход. Скорость продольной подачи устанавливают в пределах 0,1-0,3 мм на один оборот шпинделя.

Слишком быстрая подача приведет к тому, что зубья ролика не успеют продавить канавки, а слишком медленная — к трению и наклепу поверхности, что может испортить деталь.

При накатывании перекрестного (ромбического) рифления, которое является самым распространенным, процесс делится на два прохода. Первый проход формирует правое направление канавок, второй — левое.

Критически важным здесь является совпадение вершин уже полученных выступов с впадинами ролика при втором проходе. Если при повторном врезании не попасть точно в существующий рисунок, ролики сомнут ранее сформированный рельеф.

Чтобы этого избежать, после первого прохода не отводят инструмент, а дают станку обратный ход, оставляя ролики в зацеплении, либо используют специальные делительные устройства, но на большинстве производств мастер просто помечает мелом начало рисунка и следит за совпадением фаз вращения.

Многое зависит от смазочно-охлаждающей жидкости. Вопреки расхожему мнению, что накатка — это сухой процесс, использование СОЖ обязательно.

Она снижает трение, отводит тепло и улучшает качество поверхности. Для сталей хорошо подходят густые масла (индустриальное), а для алюминия — керосин или специальные составы, предотвращающие налипание металла на инструмент.

Подавать жидкость нужно обильно, непосредственно в зону контакта ролика с заготовкой.

Нельзя забывать о жесткости системы «станок — приспособление — инструмент — деталь». Люфты в суппорте или недостаточно жесткое крепление задней бабки приведут к вибрациям, которые мгновенно испортят рисунок, сделав его рваным и нечетким.

Перед началом работы стоит подтянуть все клинья и убедиться в надежности фиксации пиноли задней бабки, особенно при обработке длинных валов, где требуется дополнительная поддержка люнетом.

Подготовка самих роликов тоже имеет значение. Со временем их зубья засаливаются или затупляются.

Осмотр перед установкой обязателен. При необходимости ролики можно очистить мягкой металлической щеткой, стараясь не повредить рабочую кромку.

Для восстановления остроты зубьев их иногда прикатывают на мягкой заготовке, но это временная мера; рано или поздно потребуется замена или переточка инструмента.

Практический совет касается обработки заготовок с продольными шпоночными пазами или отверстиями. Проходить накаткой через такой паз нельзя — удар при выходе из впадины сломает зубья ролика.

В таких ситуациях либо накатывают участки до паза, либо применяют инструмент с прерывистым расположением роликов, либо оставляют припуск, который потом снимают, но это нарушает геометрию рифления на поверхности.

Интересная особенность заключается в том, что диаметр заготовки до накатки должен быть подобран с некоторым запасом. При внедрении зубьев металл выдавливается в стороны, и наружный диаметр детали увеличивается.

В среднем, приращение составляет около 25-30% от глубины врезания. Если вам строго необходимо выдержать готовый размер по вершинам рифлений, то исходную заготовку следует проточить на соответствующую величину меньше требуемого чертежа.

Для получения качественной накатки на труднообрабатываемых материалах, таких как нержавейка, рекомендуется делать первый проход на пониженных оборотах (вполовину от расчетных), чтобы исключить «схватывание» и наклеп. После того как рисунок сформирован, можно добавить обороты для чистового прохода, но подачу при этом оставляют неизменной.

Случается, что при накатывании на высоких скоростях возникает дребезг, несмотря на жесткое крепление. Часто это свидетельствует о несовпадении частоты вращения шпинделя с собственной частотой колебаний системы.

Достаточно изменить число оборотов на 20-30% в меньшую или большую сторону, и вибрации исчезают. Это простой, но действенный прием, которым часто пользуются токари с большим стажем.

Также стоит обратить внимание на направление вращения шпинделя. Традиционно накатку выполняют при вращении «от себя» (если смотреть на патрон), но это не догма.

Главное, чтобы усилие резания прижимало ролики к детали, а не отбрасывало их, что зависит от конструкции самого накатника. На корпусе инструмента обычно есть стрелка, указывающая рекомендуемое направление вращения, и пренебрегать ею не следует.
