Ремонт сорванной резьбы: нарезка следующего размера

Ситуация, когда при затягивании крепежа гайка начинает проворачиваться, а болт не создает нужного усилия фиксации, знакома любому, кто хоть раз держал в руках гаечный ключ. Сорванные витки внутри отверстия или на шпильке — это не приговор для детали, хотя многие поначалу именно так и думают.

Существует отработанный метод восстановления работоспособности соединения, который заключается в переходе на несколько больший диаметр крепежного элемента. Эта технология проста, надежна и позволяет избежать трудоемкой замены дорогостоящего узла.

Сама идея заключается в том, чтобы удалить поврежденный участок винтовой линии и сформировать новую, большего размера. Вместо старого болта или шпильки М10 мы используем элемент М12, а отверстие в детали рассверливаем и нарезаем заново под этот обновленный диаметр.

Такой подход требует внимательности и точности, но выполняется стандартным набором слесарного инструмента, который есть в любой мастерской.

Прежде чем хвататься за дрель, необходимо оценить толщину стенок детали. Если она слишком тонкая, то после рассверливания стенка может оказаться критически слабой.

Для стальных корпусных деталей минимальная толщина стенки под резьбу М12 должна составлять около 6-7 миллиметров. В чугуне, который работает на сжатие лучше, чем на разрыв, запас прочности стенки делают немного больше.

В случае с алюминиевыми сплавами, особенно в двигателестроении, этот метод применяют с осторожностью, так как мягкий металл требует увеличенного шага и большей глубины захода витков.

Выбор инструмента — следующий этап. Для получения точного профиля необходимо использовать качественные метчики.

Лучше всего брать комплект из двух или трех штук: первый (черновой) для первоначального прохода и второй (чистовой) для калибровки. Это позволяет распределить нагрузку и избежать срыва инструмента внутри заготовки.

Номинальные диаметры сверл под последующую нарезку стандартизированы. Для метрической резьбы М12 с крупным шагом 1,75 мм требуется отверстие диаметром 10,2 мм. Если мы работаем с дюймовыми размерами, то там свои значения, и их обязательно сверяют по таблицам.

Подготовка отверстия не терпит суеты. Станок или дрель должны быть выставлены строго перпендикулярно поверхности.

Малейший перекос приведет к тому, что новая резьба уйдет в сторону, и болт встанет криво. Чтобы этого избежать, при рассверливании используют кондуктор или направляющую втулку.

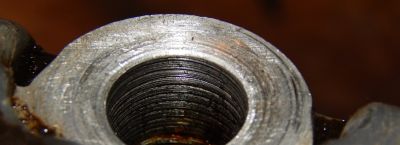

В полевых условиях, когда кондуктора нет под рукой, начинают сверление с маленького диаметра, постепенно увеличивая его, следя за визуальной соосностью. Края отверстия после сверления обязательно обрабатывают зенковкой, чтобы снять фаску — она поможет метчику войти ровно и предотвратит появление заусенцев.

Сам процесс нарезания требует применения смазочно-охлаждающей жидкости. Для стали хорошо подходит сульфофрезол или обычное машинное масло.

Чугун можно обрабатывать всухую или с керосином, так как масло, смешиваясь с чугунной пылью, образует абразивную пасту, которая быстро изнашивает инструмент. Алюминий лучше всего резать с керосином или специальной смазкой, чтобы металл не налипал на режущие кромки метчика.

Метчик зажимают в вороток. Первые два-три оборота делают с небольшим нажатием, чтобы инструмент зацепился за материал и пошел по заданной траектории.

Далее действуют по правилу: пол-оборота вперед, четверть оборота назад. Это движение позволяет ломать и удалять стружку, которая в противном случае забила бы канавки и привела бы к заклиниванию или поломке метчика.

Поломка инструмента внутри отверстия — самый неприятный сценарий, поскольку извлечь закаленный фрагмент из детали крайне сложно, иногда проще сделать новое отверстие в другом месте.

Особого внимания заслуживают глухие отверстия. В отличие от сквозных, где стружка выталкивается наружу, в глухих она скапливается на дне.

Поэтому метчик приходится часто полностью выворачивать, продувать или промывать полость, чтобы удалить накопившуюся стружку. Если пренебречь этой процедурой, можно либо не дойти до нужной глубины, либо сломать инструмент, уперевшись в собственную стружку.

После того как метчик прошел на всю заданную глубину, его выкручивают и проверяют качество прохода калибром или контрольным болтом. Болт должен вкручиваться от руки, без заметного люфта, но и без чрезмерного тугого хода.

Если соединение тугое, можно пройти чистовым метчиком еще раз, но без фанатизма, чтобы не расширить отверстие сверх допуска. В стандартах предусмотрены поля допусков, и для большинства ремонтных работ подходит средний класс точности.

Стоит упомянуть и о ситуациях, когда нарезка следующего размера невозможна из-за конструктивных особенностей. Для таких случаев промышленность выпускает ремонтные вставки — спиральные или резьбовые втулки.

Однако работа с ними сложнее: нужно сверлить отверстие под увеличенный диаметр втулки, нарезать в детали резьбу под нее, а затем вворачивать саму втулку специальным инструментом. Метод перехода на следующий диаметр выигрывает в простоте и скорости, так как требует меньше операций.

Когда ремонт выполняется в полевых условиях, например, на строительной площадке или при ремонте сельхозтехники, чистота поверхности не всегда идеальна. Грязь, ржавчина или остатки старой смазки могут исказить результаты работы.

Перед началом операций зону вокруг отверстия обязательно зачищают металлической щеткой, а само отверстие обрабатывают растворителем или бензином, чтобы удалить масляные пленки, мешающие точному сверлению.

Нормативная база ГОСТ 19257-73 четко регламентирует диаметры отверстий под нарезание метрической резьбы. Эти цифры выверены десятилетиями практики.

Отклонение от рекомендуемого диаметра даже на 0,1 мм в большую сторону даст неполный профиль витка, что снизит прочность соединения на срез. Если же отверстие меньше, метчик либо не пойдет, либо срежет слишком толстый слой металла, что приведет к его перегреву и быстрому затуплению, а на выходе мы получим рваную поверхность.

При выборе крепежа для обновленного отверстия лучше отдавать предпочтение болтам класса прочности 8.8 или 10.9. Они обладают большей твердостью и, вкручиваясь в новую резьбу, не деформируют ее витки при затяжке номинальным моментом.

Момент затяжки для нового размера также стоит пересчитать в сторону увеличения, ориентируясь на табличные значения для данного диаметра.

Работа с нержавеющими сталями имеет свои нюансы. Этот материал склонен к нагартовке — упрочнению в процессе пластической деформации.

Поэтому резать его нужно на малых оборотах, обильно поливая смазкой, и никогда не останавливаться на полпути. Если метчик остановился внутри нержавейки, стронуть его с места бывает очень трудно, часто он ломается.

Для таких сплавов используют специальные метчики из быстрорежущей стали с добавлением кобальта.

Завершив нарезку, не лишним будет проверить шаг резьбы с помощью резьбомера, особенно если инструмент был старым или б/у. Изношенный метчик дает заниженный средний диаметр, и болт в таком отверстии будет сидеть слишком свободно, что приведет к быстрому разбиванию соединения под нагрузкой.

При возникновении малейших сомнений в качестве инструмента лучше взять новый метчик или пройтись калибрующим.

Иногда механики-любители пытаются использовать метод перехода на следующий размер без сверления, просто прогоняя сквозь старую резьбу метчиком большего диаметра. Такой подход категорически неправильный.

Витки нового профиля лягут на остатки старого, и геометрия соединения будет нарушена, оно получится несоосным и слабым. Только полное удаление старого материала сверлом гарантирует, что новая резьба будет центрирована и нарезана в чистом металле.

Для ответственных соединений, испытывающих вибрационные нагрузки, после нарезки следующего размера рекомендуется использовать фиксаторы резьбы — анаэробные гели или лак. Они заполняют микроскопические зазоры в витках и препятствуют самопроизвольному отвинчиванию.

Это особенно актуально для узлов ходовой части автомобиля или креплений фланцев на вибрирующем оборудовании.

Подводя итог практической части, можно сказать, что умение правильно перейти на больший диаметр крепежа позволяет продлить жизнь любому механизму. Этот прием универсален: от ремонта крышки редуктора до восстановления посадочного места свечи зажигания в головке блока цилиндров.

Важно лишь соблюдать геометрию, правильно подбирать инструмент под конкретный материал и не экономить на смазке в процессе работы. Аккуратность и знание базовых параметров — вот главные условия успешного восстановления.
