Защита резьбы медной обмоткой при сварке

Когда рядом с резьбовым соединением приходится вести электродуговую обработку, тонкие гребни винтовой нарезки оказываются в крайне уязвимом положении. Попадание жидких брызг расплавленного металла или сильный локальный нагрев способны намертво прихватить гайку к шпильке, а саму канавку превратить в бесформенное наплывное месиво.

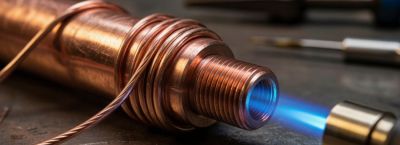

Медная проволока, навитая непосредственно на участок с резьбой, выступает простым и исключительно действенным щитом, который решает сразу две назревшие проблемы.

Первая задача такого медного барьера — отвод избыточного тепла от зоны винтового профиля. Удельная теплопроводность меди составляет около 390 Вт/(м·К), что почти в четыре раза выше, чем у конструкционной стали (около 50 Вт/(м·К)).

Наматывая проводник виток к витку, вы создаёте эффективный радиатор, который быстро перераспределяет энергию дуги по своей длине, не давая локальной температуре на вершинах гребней подняться выше точки рекристаллизации. Практика показывает: при толщине стенки детали 5–8 мм и токе 120–150 А три-четыре слоя медного обмоточного материала диаметром 2,0–2,5 мм снижают нагрев самой резьбы с 800–900°C до приемлемых 300–350°C, что исключает структурные изменения и отпуск закалённых участков.

Вторая функция — предотвращение приваривания разлетающихся капель электродного металла. Медь не образует прочных металлургических связей с железом и его сплавами в условиях обычной дуговой сварки под флюсом или в защитной среде.

Достаточно плотно наложить витки, и брызги, попадая на медную поверхность, остывают в виде мелких шариков, которые затем легко счищаются лёгким движением щётки. Для ответственных соединений, где резьба должна оставаться абсолютно чистой, стоит дополнительно покрыть обмотку тонким слоем графитовой смазки (например, УСсА) — это ещё больше снизит адгезию окалины.

Как правильно подобрать материал для навивки? Лучше всего использовать мягкую отожжённую медную проволоку М1 или М2 диаметром от 1,5 до 3,5 мм.

Слишком тонкий проводник (менее 1,2 мм) быстро перегорает под действием дуги, особенно в случае с многослойным швом или при работе на вылете. Слишком толстая жила (свыше 4,0 мм) трудно укладывается на малых диаметрах втулок и фланцев, к тому же создаёт излишнее радиальное давление, способное деформировать мягкие крепёжные элементы из латуни или низкоуглеродистой стали.

Оптимальным считается соотношение: внешний диаметр резьбы делённый на восемь — так, для М10 подойдёт пруток 1,5–2,0 мм, а для М24–М27 лучше взять 3,0 мм.

Техника наложения медного защитного слоя имеет свои тонкости. Начинать намотку следует от края, который находится дальше от сварного шва, продвигаясь винтовой линией в сторону источника тепла.

Каждый следующий виток должен перекрывать предыдущий примерно на 30–40% его ширины, чтобы исключить оголённые промежутки. При этом важно соблюдать умеренное равномерное натяжение — без фанатизма, иначе медная проволока врежется в вершины гребней и оцарапает профиль.

Для трудноступных мест, где навивка круглого сечения неудобна (к примеру, на резьбовых концах валов с близко расположенными буртиками), выручает медная фольга толщиной 0,2–0,4 мм, которую нарезают полосками и плотно оборачивают вокруг детали в несколько слоёв с перехлёстом краёв не менее 10 мм.

Важный нюанс: перед нанесением обмотки необходимо тщательно очистить винтовые канавки от масла, ржавчины и окалины механическим способом — стальной щёткой или абразивной шкуркой зернистостью Р120–Р180. Остатки любой органики при нагреве будут выделять газ, который способен вызвать пористость в соседней зоне шва или привести к микродуговым разрядам сквозь зазоры между витками.

Также стоит удалить фаски и острые кромки на торце гайки или шпильки, чтобы медный проводник не перерезался при натяжении.

Что делать после завершения сварочных работ? Сначала дайте конструкции остыть до 100–150°C естественным путём (искусственное охлаждение водой или сжатым воздухом провоцирует растрескивание покрытия и самого крепежа).

Затем медную обмотку удаляют: круглый проводник обычно легко сматывается пассатижами, а фольга отслаивается с помощью отвертки с широким жалом. Остатки прикипевших брызг на медной поверхности аккуратно сбивают лёгкими ударами молотка через медную же проставку, чтобы не повредить основной металл.

Для полного восстановления чистоты резьбы рекомендуется пройти по ней метчиком или плашкой соответствующего номинала, но предварительно убедившись, что геометрия гребней не нарушена.

Практики часто упускают из виду один любопытный эффект: медь под воздействием высокой температуры образует на воздухе тонкую оксидную плёнку тёмно-бурого цвета, которая сама по себе является отличной смазкой. Поэтому если после сварки резьба кажется покрытой "налётом", удалять его не нужно — достаточно продуть сжатым воздухом и нанести штатную консервационную смазку.

Оксиды меди значительно мягче окалины обычной стали и, в отличие от последней, не абразивны.

Для разных способов соединения металлов плавлением существуют свои предпочтения по обмоточной защите. При ручной дуговой сварке покрытым электродом (ММА) с большим разбрызгиванием лучше использовать толстую медную проволоку 2,5–3,0 мм, навитую в два слоя с обязательной промежуточной забивкой графитом.

В случае с полуавтоматической сваркой в углекислом газе или аргоне (MIG/MAG) достаточно одного слоя фольги или прутка 1,5 мм, так как характер переноса капель здесь более управляемый. Для аргонодуговой обработки неплавящимся электродом (TIG) нет смысла наматывать толстый медный пояс — достаточно двух-трёх витков мягкого прутка 1,0–1,2 мм, поскольку нагрев зоны шва более локализован, и основная задача сводится лишь к отражению случайных всплесков жидкой ванны.

В производственных условиях, где требуется защита больших партий однотипных резьбовых отверстий или шпилек, вместо ручной намотки используют многократное использование серийно изготавливаемых медных гильз-колпачков. Их вытачивают из медной трубы с внутренней резьбой, нарезают по длине на 3–5 мм больше защищаемого участка и просто накручивают как гайку.

Толщина стенки такой гильзы должна составлять 1,5–2 мм, а после деформации под термическими циклами её выбрасывают, но для мелких серий это всё равно экономичнее, чем переделывать брак.

Случается, что под рукой нет ни медной проволоки, ни фольги. Выездная бригада частенько использует многожильный электрический кабель, с которого снимают изоляцию и распускают на отдельные жилы.

Важно убедиться, что эти жилы чисты от лака (например, обмотка трансформатора или моторного провода). Присутствие остатков полимерного покрытия при нагреве выделяет едкие продукты разложения, которые могут окислить соседние участки изделия.

Поэтому такой материал нужно предварительно прокалить в пламени горелки до исчезновения дыма или протереть ветошью, смоченной ацетоном.

Ещё один практический момент — защита внутренней резьбы в глухих отверстиях. Снаружи намотать медную навивку не получится, но можно поступить иначе: взять медный пруток, нарезать на нём временную резьбу того же шага, вкрутить его в отверстие с зазором 0,1–0,2 мм (предварительно смазав графитом), а после сварки выкрутить.

Этот метод часто применяют при ремонте корпусных деталей редукторов, когда нужно вварить трещину вблизи ослабленного резьбового гнезда.

Попутно стоит упомянуть о предельных температурных режимах самой меди. Её температура плавления составляет 1083°C, что выше точки размягчения конструкционной стали (около 1450–1500°C у железа, но сталь начинает интенсивно окисляться уже при 1200°C).

Поэтому медный экран не расплавится полностью даже при случайном касании дуги, а лишь оплавит поверхностный слой, сохранив механическую целостность. Однако если вы варите токами выше 250 А на тонком медном проводнике 1,0 мм, он может перегореть за 2–3 секунды.

В таких условиях увеличивайте диаметр обмоточного материала до 4,0–5,0 мм либо накладывайте два-три слоя с перевязкой.

Рекомендуется помнить, что медь — довольно мягкий материал, и при грубой намотке или неудачном удалении она может оставить свои частицы в углублениях профиля. Это не страшно, если речь идёт о рядовом крепеже из чёрной стали, но для нержавеющих или титановых соединений такие остатки нежелательны — они создают гальваническую пару в присутствии влаги.

В этом случае финишную операцию стоит выполнять щёткой из латунной проволоки или протиркой ветошью, смоченной раствором лимонной кислоты (10 г на литр воды), которая растворяет микрочастицы меди без вреда для нержавейки.

Подводя итог практическим наблюдениям: медная обмотка остаётся самым доступным и технологичным способом сберечь винтовую поверхность от теплового и механического повреждения в условиях сварки. Освоив правильный подбор диаметра проволоки, плотность навивки и приёмы очистки, вы избавите себя от дорогостоящего перерезания запорванных гаек и восстановления поломанных метчиков. Просто держите в своей мастерской моток отожжённой медной жилы 2,0 мм и пару полос фольги — эти обрезки окупаются после первой же срочной работы.
