Лужение паяльником больших поверхностей: приемы

Когда перед мастером встает задача покрыть слоем олова обширную медную пластину, скажем, для последующего монтажа мощных радиодеталей или для защиты от коррозии, классический подход с паяльником и прутком припоя зачастую дает сбой. Просто физически невозможно распределить расплав равномерно, водя жалом по металлу, так как припой моментально схватывается на холодных участках, оставляя бугры и наплывы.

В такой ситуации требуется особый подход, который заключается не столько в самом процессе нанесения, сколько в подготовке условий, чтобы олово само захотело растечься по поверхности.

Прежде всего, необходимо критически оценить возможности своего инструмента. Стандартный паяльник на 40 или 60 ватт здесь совершенно беспомощен, потому что его энергия будет моментально уходить в массивный металл, нагревая лишь крошечную точку.

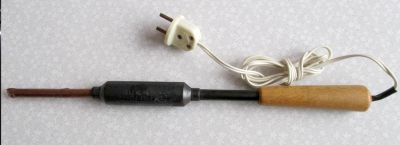

Для качественной обработки понадобится мощный паяльник, с показателем не менее 100 ватт, а лучше — 200-300. Однако даже с таким инструментом действовать напрямую нерационально.

Секрет кроется в использовании промежуточного носителя тепла и припоя, который позволяет обрабатывать площадь не точкой, а полосой.

В качестве такого носителя блестяще работает обычная стальная оплетка от коаксиального кабеля или специальная лента для удаления припоя. Ее структура из тонких медных (или стальных) жил, пропитанных флюсом, действует как капиллярный насос.

Мы укладываем оплетку на чистую и обработанную флюсом плоскость, а сверху на нее укладываем кусочки припоя. Затем прогретым паяльником с широким жалом начинаем вести оплетку, прижимая ее к основанию.

Расплавленный припой по капиллярам равномерно перетекает на поверхность, оставляя за собой идеально ровный слой.

Не стоит забывать про физику процесса смачивания. Никакое мастерство не поможет, если поверхность покрыта окислами или жиром.

В случае с большими плоскостями простой канифоли уже недостаточно, так как она обладает слабой очищающей способностью. Здесь необходимы активные флюсы на основе хлористого цинка, ортофосфорной кислоты или современные пасты.

Они вступают в реакцию с оксидной пленкой, восстанавливая чистый металл. Наносить их удобно кистью, обильно смачивая всю площадь будущего покрытия.

Важно помнить, что после завершения работ остатки агрессивных флюсов нужно тщательно удалить растворителем, иначе через некоторое время по краям обработанной зоны проступит коррозия.

Сам процесс нагрева при использовании описанной методики тоже имеет свои хитрости. Не нужно пытаться расплавить припой сразу на всей длине оплетки.

Двигаться следует медленно, прогревая участок за участком. При этом температура жала должна быть выше температуры плавления припоя примерно на 60–80°С.

Для стандартных оловянно-свинцовых сплавов типа ПОС-61 с температурой плавления 190°С это означает нагрев жала до 250–270°С. Если температура будет ниже, припой получится "застывшим" и не сможет проникнуть в микронеровности, если выше — флюс выгорит мгновенно, не успев очистить медь.

В случаях, когда под рукой нет оплетки, на помощь приходит механическое растирание. Но для этого жало паяльника должно быть соответствующим образом подготовлено.

Обычное коническое острие не подойдет. Требуется так называемое "микроскопическое ложе" — широкая плоская лопатка на жале, которую можно сформировать напильником.

Техника заключается в том, что мы наносим на поверхность капли олова и начинаем их растирать этой лопаткой, совершая возвратно-поступательные движения с большой амплитудой. При этом жало не должно отрываться от плоскости, а движения должны быть достаточно быстрыми, чтобы расплав не успевал кристаллизоваться за краями жала.

Однако и здесь есть нюанс: при таком методе неизбежно образование окисной пленки на самом расплаве, которая мешает слиянию капель. Чтобы избежать этого, на поверхность льют дополнительное количество жидкого флюса или наносят слой масла (специального паяльного или даже обычного растительного рафинированного в крайнем случае).

Масло создает защитную пленку, не давая кислороду контактировать с горячим металлом, и олово ведет себя гораздо более податливо.

Для особо обширных плоскостей, например, при лужении корпусов приборов или больших медных шин, разумно комбинировать методы. Сначала на поверхность наносится толстый слой флюс-геля.

Затем на него выкладываются отрезки припоя, полосками через каждый сантиметр. После этого мощным строительным феном или газовой горелкой (с рассекателем пламени) вся зона прогревается до температуры плавления припоя.

Капли олова сливаются в единое целое благодаря флюсу, но лежат на поверхности неровно, собираясь в линзы. Вот на этом этапе в дело вступает массивный паятельник, которым мы "проходимся" по расплаву, снимая излишки и выравнивая покрытие до толщины в несколько микрон.

Толщина получаемого покрытия напрямую зависит от количества нанесенного припоя и силы прижима инструмента. При сильном нажатии жало выдавливает лишний расплав в стороны, оставляя тончайший слой в 5–10 микрон.

Если требуется более массивное покрытие, например, для защиты от агрессивной среды, жало должно лишь скользить по поверхности, не вытесняя металл, а лишь разглаживая его. В промышленных условиях этот параметр контролируется толщиномером, но в домашней практике достаточно визуального контроля: качественно пролуженная поверхность имеет ровный серебристый блеск без темных пятен и бугорков.

Отдельная история — лужение алюминиевых поверхностей, которое иногда требуется при ремонте автомобильных радиаторов или монтаже силовых шин. Здесь обычные приемы не работают из-за мгновенного образования тугоплавкой оксидной пленки.

Для алюминия необходимо применять специальные флюсы, например, на основе олеиновой кислоты, и использовать припои с добавками цинка или алюминия. Механически разрушать оксидную пленку под слоем флюса — здесь как раз и пригодится метод растирания жалом с абразивным покрытием или использование металлической щетки прямо под слоем расплава.

Стоит сказать пару слов о качестве самого расходного материала. Припой, который пролежал несколько лет в сыром помещении, может покрыться белым налетом — так называемой "оловянной чумой" или просто окислами.

Использовать его без предварительной очистки не стоит, так как смачиваемость будет отвратительной. Такой припой необходимо протереть ветошью с уайт-спиритом, а лучше — прокатать между вальцами или расплющить молотком, чтобы обнажить чистый металл внутри проволоки.

Только тогда процесс лужения большой площади пойдет гладко.

Подбирая ширину рабочей зоны за один проход, следует исходить из размеров жала. Если лужение ведется оплеткой, ее ширина не должна превышать ширину жала паяльника более чем на 5 миллиметров.

В противном случае края оплетки будут оставаться холодными, припой в них застынет, и вместо равномерного распределения мы получим застывший "язык". Оптимальная ширина обрабатываемой полосы за один проход составляет 10–15 миллиметров.

Ведя параллельные полосы с небольшим нахлестом, постепенно покрывается вся необходимая площадь.

Если после остывания на поверхности обнаруживаются раковины или непокрытые точки (непропаи), причину нужно искать либо в локальном загрязнении, которое флюс не смог растворить, либо в том, что в этом месте температура была ниже точки росы припоя. Переделать дефектный участок проще, чем пытаться исправить его точечно.

Достаточно нанести свежий флюс и прогреть зону повторно, добавив совсем немного свежего припоя. Старое покрытие при этом расплавится и смешается с новым.
