Точность геометрии при механической обработке закладывается задолго до того, как резец коснётся заготовки. Первичный контроль начинается с входного досмотра металлопроката: для горячекатаного круга диаметром 60 мм по ГОСТ 2590 допустимые отклонения составляют плюс 0,4 минус 0,9 мм, тогда как холоднотянутый пруток того же сечения по ГОСТ 7417 уже укладывается в поле плюс 0,1 минус 0,2 мм.

Эти расхождения напрямую определяют величину припуска, и игнорирование данной разницы приводит к тому, что черновая операция не оставляет запаса под чистовой проход. Практик, работающий с сортовым прокатом, знает: штангенциркуль ШЦ-I с отсчётом 0,05 мм здесь недостаточен, нужен микрометр МК-75 с ценой деления 0,01 мм, а для больших партий — скоба рычажная СР-50.

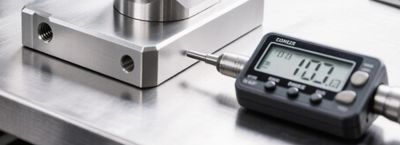

Перед первым резцом заготовку базируют на токарном патроне, и уже на этой стадии возникает погрешность установки, достигающая 0,3–0,5 мм при кулачках с изношенными рифлями. Чтобы поймать биение, индикатор часового типа ИЧ-10 с ценой деления 0,01 мм крепят на магнитной стойке и обкатывают по наружной поверхности.

Допустимое радиальное биение для чернового точения обычно не превышает 0,4 мм, для получистового — 0,15 мм, а под шлифовку оставляют не более 0,05 мм. Если этот порог превышен, центровочное отверстие пересверливают, применяя центровку с углом 60 градусов по ГОСТ 14034.

Черновой проход снимает основную массу металла, и здесь критично выдержать симметрию съёма. При точении вала из стали 45 твердосплавным резцом Т15К6 на скорости 120 м/мин и подаче 0,4 мм/об глубина резания за один проход достигает 3 мм. После каждого прохода штангенциркуль прикладывают в трёх сечениях — у торца, в середине и у задней бабки. Разница диаметров более 0,2 мм сигналит о перекосе суппорта или люфте задней бабки, что требует немедленной правки. На этом этапе удобно пользоваться предельной скобой, настроенной на номинал плюс 0,5 мм: она отсекает явный брак до того, как деталь уйдёт на финиш.

Получистовое точение ведут с подачей 0,15–0,2 мм/об и глубиной 0,5–1 мм, оставляя под чистовой проход 0,3–0,4 мм на диаметр. Контроль смещается в сторону микрометрического инструмента: гладкий микрометр МК-50 с пяткой, оснащённой твердосплавной вставкой, даёт стабильный отсчёт при измерении горячей стружки. Температура заготовки в этот момент достигает 60–80 градусов, поэтому замер проводят после остывания либо вводят поправку на тепловое расширение — для стали она составляет около 0,012 мм на 100 мм длины при нагреве на 100 градусов.

Чистовое точение требует особой дисциплины: биение шпинделя не должно превышать 0,005 мм, иначе ожидаемая шероховатость Ra 1,6 мкм не будет достигнута. Резец с пластиной из кубического нитрида бора, установленный с вылетом не более трёх высот державки, снимает 0,1–0,15 мм на диаметр при подаче 0,05 мм/об. Измерения ведут рычажной скобой с ценой деления 0,002 мм, а для валов длиной свыше 300 мм обязательно проверяют конусность: разность диаметров по концам не должна превышать 0,01 мм на каждые 100 мм.

Шлифование наружных поверхностей замыкает цепочку размерной точности. Круг 24А 25СМ2К5 на скорости 35 м/с при продольной подаче 0,3 доли ширины круга и поперечной 0,005 мм/ход обеспечивает итоговое поле допуска h6. После шлифовки деталь промывают и выдерживают не менее 40 минут при температуре цеха, поскольку остаточный нагрев в поверхностном слое способен исказить замер на 0,003–0,005 мм. Измерение выполняют на поверенной скобе с отсчётом 0,001 мм либо на оптиметре, закрепив деталь в центрах.

Внутренние поверхности контролируют нутромером НИ 18-50 с ценой деления 0,01 мм, предварительно настроенным по концевым мерам длины. При растачивании отверстия диаметром 40H7 номинальный размер составляет 40,000 мм, верхнее отклонение плюс 0,025 мм, нижнее — ноль. Калибр-пробка ПР-НЕ даёт однозначный ответ о годности, но не показывает величину погрешности, поэтому для наладки станка всё же применяют индикаторный нутромер.

Резьбовые соединения требуют отдельного подхода: средний диаметр метрической резьбы М24х3 по ГОСТ 24705 равен 22,051 мм с полем допуска 6g, что даёт отклонения минус 0,048 минус 0,248 мм. Резьбовые калибры-кольца проходной и непроходной позволяют отсортировать брак за считанные секунды, однако при нарезании резцом точность шага проверяют резьбовым микрометром МВМ-25.

Фрезерные операции добавляют контроль линейных размеров и взаимного расположения поверхностей. После обработки паза шириной 12H12 на вертикально-фрезерном станке 6Р13 концевой фрезой диаметром 12 мм с подачей 0,08 мм/зуб на скорости 25 м/мин замеряют штангенциркулем ШЦ-II с губками для внутренних размеров. Параллельность боковых стенок проверяют индикатором на стойке, допустимое отклонение — 0,03 мм на длине 100 мм.

Сверлильные работы диктуют контроль глубины и координат отверстий. После сверления отверстия диаметром 10 мм на глубину 25 мм по кондуктору проверяют позиционный допуск: смещение оси не должно выходить за 0,1 мм. Штангенрейсмас ШР-250 с отсчётом 0,05 мм помогает выборочно проконтролировать координаты, а калибр-пробка гладкая — диаметр.

Термическая обработка вносит коррективы: закалка стали 40Х до HRC 45–50 даёт деформацию поводок до 0,15 мм на 200 мм длины, что требует последующего шлифования. Твёрдость проверяют прибором ТК-2М по методу Роквелла, а размеры восстанавливают на внутришлифовальном станке 3К228В.

Сборка узла выявляет накопленную погрешность: посадка подшипника на вал диаметром 30k6 требует поля допуска плюс 0,002 плюс 0,015 мм, и здесь применяют селективную сборку, разбивая детали на группы через 0,005 мм. Индикаторная скоба с головкой на 0,001 мм незаменима при комплектовании ответственных соединений.

Стабильность результата держится на регулярной поверке средств измерений: микрометры калибруют по концевым мерам длины не реже раза в квартал, штангенциркули — раз в полгода, а индикаторы проверяют на стойке перед каждой ответственной партией. Журнал контроля с указанием фактических отклонений по каждому переходу позволяет выявить дрейф наладки до появления брака. Опытный мастер всегда держит под рукой набор радиусных шаблонов, щупов и калибров, поскольку именно они превращают абстрактные допуски в конкретную годность изделия.
