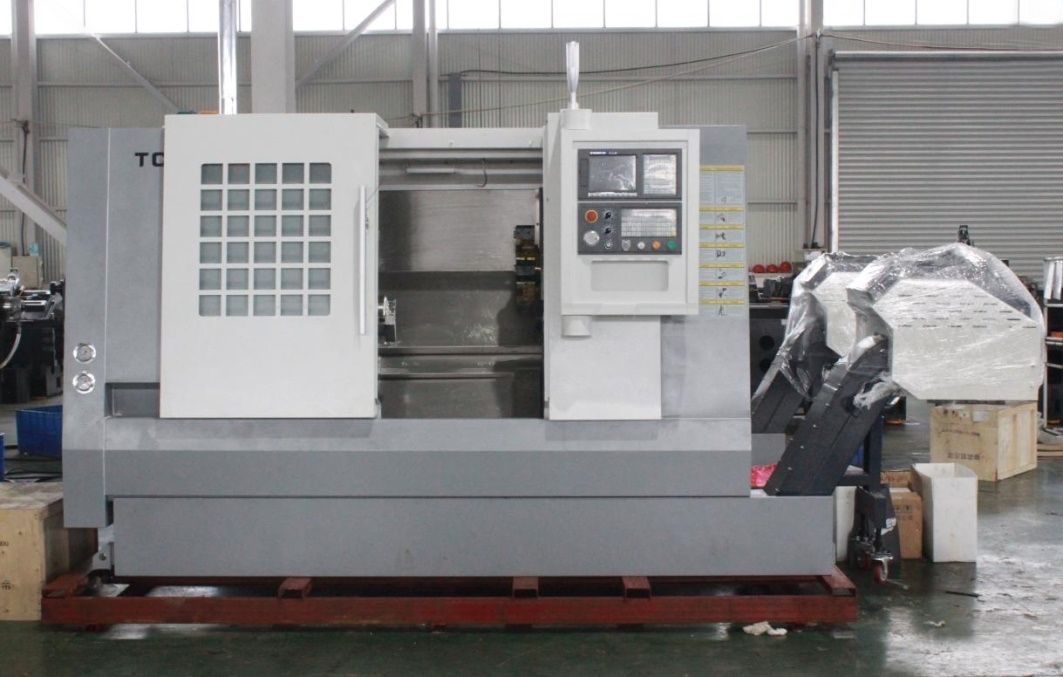

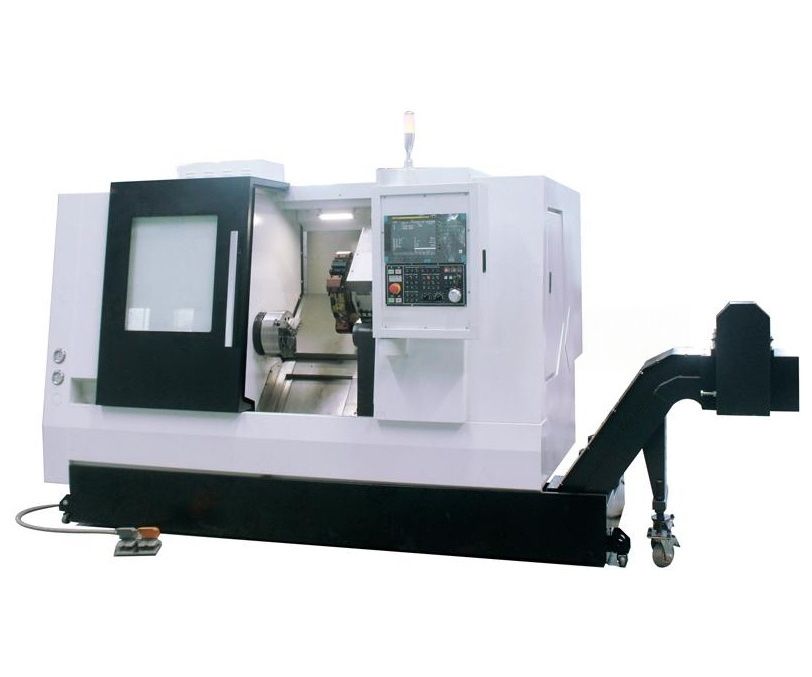

Горизонтальный токарный станок с ЧПУ TCK56-500

Токарный станок с ЧПУ MetalCraft TCK56-500 используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Mf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка TCK56-500:

• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)

• Торговая марка:

  MetalСraft
• Система управления:

  FANUC 0i Mf(5) Plus
• Модель станка:

  TCK56-500
• Ход по оси X / Z / Y, мм:

  200 / 560
• Ускоренная подача по оси X / Z / Y, м/мин:

  30 / 30
• Точность позиционирования, мм:

  ±0.008
• Габаритные размеры станка (Д x Ш x В), мм:

  3824 x 1895 x 2010
• Вес станка, кг:

  3800
• Повторяемость, мм:

  ±0.004
• Угол наклона станины:

  45°
• Максимальный диаметр заготовки, мм:

  Ø560
• Максимальный диаметр точения, мм:

  Ø350
• Максимальная длина точения, мм:

  500
• Максимальный диаметр прутка, мм:

  Ø50
• Модель двигателя оси X / Z / Y:

  FANUC βis12B/3000 / FANUC βis12/3000
• Мощность привода оси X / Z / Y, кВт:

  2 / 2
• Модель шпинделя:

  А2-6
• Размер токарного патрона:

  8 дюймов / 203 мм
• Модель двигателя шпинделя:

  FANUC βiP22/6000
• Максимальная скорость вращения шпинделя, об/мин:

  4000
• Диаметр отверстия шпинделя, мм:

  Ø65
• Мощность двигателя шпинделя (15 мин / 60 мин), кВт:

  11 / 15
• Максимальный крутящий момент (15 мин / 60 мин), Нм:

  105 / 191
• Количество устанавливаемых инструментов:

  12
• Сечение наружной державки, мм:

  25 x 25
• Диаметр расточной державки, мм:

  Ø40
• Подача СОЖ через револьверную головку:

  Включено
• Тип задней бабки:

  Гидравлическая с программируемой пинолью
• Конус пиноли задней бабки:

  MT5
• Ход пиноли задней бабки, мм:

  100
• Диаметр пиноли задней бабки, мм:

  Ø80
• Тип револьверной головки:

  Без привода
• Перемещение задней бабки, мм:

  500
