Отрезка тонкостенных деталей: как избежать "закусывания" резца

Категории

28 02 2026, 00:00

Ситуация, когда в самый ответственный момент, за сотые доли секунды до финиша, резец врезается в тело детали, оставляя на поверхности глубокую задиру или вовсе ломая и заготовку, и инструмент, знакома любому токарю. Это явление называют закусыванием, и при работе с тонкостенными или тонкостенными деталями оно происходит особенно часто.

Причина кроется не только в нехватке жесткости системы, но и в банальном пренебрежении физикой процесса резания. Давайте разберем, как грамотно подойти к этой операции и обеспечить стабильный результат без разрушений.

В основе проблемы лежит изменение соотношения сил резания по мере приближения резца к центру детали. Когда отрезной резец движется от периферии к оси, площадь контакта его режущей кромки с материалом остается практически постоянной до самого конца.

Однако скорость резания, а значит и температура в зоне контакта, неуклонно падает. Чем ближе к центру, тем меньше скорость и тем больше вероятность того, что резец начнет не резать, а подминать материал, особенно если речь идет о вязких или нержавеющих сталях.

В определенный момент сила трения задней поверхности резца о дно канавки становится настолько большой, что происходит резкое возрастание нагрузки, которое и приводит к катастрофе. Чтобы этого избежать, в первую очередь необходимо правильно выбрать геометрию режущей части.

Главным врагом здесь является отрицательный или нулевой задний угол на вспомогательных режущих кромках. У стандартных отрезных пластин часто можно наблюдать упрочняющую фаску или радиус по уголкам.

Для грубой обдирки это допустимо, но при финишной отрезке кольца или втулки с тонкой стенкой этот радиус сыграет злую шутку. Как только стенка детали становится тоньше, она начинает пружинить, слегка отжимая заготовку.

Резец с притуплёнными уголками моментально теряет контакт по передней поверхности, зато его задняя поверхность начинает тереться о деталь с утроенной силой. Идеальным решением будут пластины с острой режущей кромкой и положительной геометрией передней поверхности, например, с заточкой типа «карандаш» или стружколомом, обеспечивающим минимальную площадь контакта стружки с пластиной. Особое внимание стоит уделить углу в плане: отрезные пластины с небольшим углом наклона главной режущей кромки (около 6-8 градусов) работают значительно мягче и меньше склонны к закусыванию, чем пластины с прямой кромкой.

Не менее значимым фактором выступает материал самой пластины и наличие покрытия. Твердосплавные пластины без покрытия, например из вольфрамокобальтовой группы ВК8 или ВК6-ОМ, обладают повышенной вязкостью и хорошо зарекомендовали себя при отрезке заготовок из чугуна или алюминиевых сплавов.

Однако для сталей, особенно для легированных и нержавеющих, покрытие становится критически важным. Многослойные износостойкие покрытия, нанесенные методом CVD или PVD, выполняют функцию сухой смазки, снижая трение.

При работе с тонкостенными деталями коэффициент трения между задней поверхностью инструмента и деталью должен стремиться к абсолютному минимуму. Поэтому стоит отдавать предпочтение пластинам с покрытием, содержащим нитрид титана или, еще лучше, на основе наноструктурированных композиций, которые снижают вероятность налипания металла.

Переходим к режимам резания. Устоявшееся мнение, что отрезку нужно вести на минимальных подачах, чтобы снизить нагрузку, в случае с тонкостенными деталями часто приводит к обратному эффекту.

Слишком малая подача (менее 0,02-0,03 мм/об) порождает так называемое «парение» резца. Вместо образования полноценной стружки происходит микроскопическое сдавливание поверхностного слоя, что вызывает вибрации и разогрев.

В итоге деталь «садится» на резец. Здесь нужен разумный компромисс: подача должна быть достаточной, чтобы стружка формировалась правильно и уводила тепло, но не настолько большой, чтобы вызвать прогиб заготовки. Для ориентира, при отрезке детали из стали 45 диаметром 50 мм и толщиной стенки 2-3 мм, разумной подачей будет 0,04-0,06 мм/об. Скорость резания при этом лучше поддерживать в зоне устойчивого стружкообразования, обычно 60-80 м/мин для конструкционных сталей, снижая её на последних 2-3 мм оборота детали.

Огромное значение имеет предварительная настройка инструмента. Недостаточно просто зажать пластину в державке и сунуть её в резцедержатель.

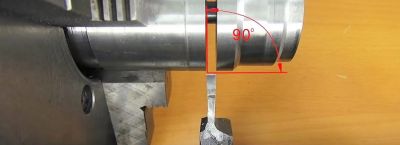

Геометрия установки должна быть выверена с точностью до долей миллиметра. Во-первых, режущая кромка должна располагаться строго по центру вращения детали.

Допускается превышение оси на 0,1-0,2 мм выше центра, но ни в коем случае не ниже. Если резец установлен ниже центра, задняя грань гарантированно будет тереться о заготовку, а в момент отделения детали произойдет скол. Во-вторых, необходимо минимизировать вылет инструмента. Каждый лишний миллиметр вылета державки работает как рычаг, усиливая вибрацию. Державка должна быть подобрана максимально возможного сечения, которое допускает суппорт станка, а её вылет — не более полутора высот самой державки.

Отдельная тема — это жесткость закрепления самой заготовки. Тонкостенная труба или втулка, зажатая в трехкулачковом патроне, неизбежно деформируется.

При отрезке эта деформация может сыграть злую шутку: в момент прорезания стенки остаточные напряжения в материале высвобождаются, и деталь «схлопывается» на резец. Практический совет: для тонкостенных деталей используйте разрезные или цанговые втулки, либо кулачки с широкими губками, переточенными под конкретный диаметр.

Это позволит распределить усилие зажима по большей площади и избежать сплющивания заготовки до начала обработки. В идеале, при отрезке длинной тонкостенной гильзы, нужно использовать люнет, поддерживающий свободный конец, даже если отрезка происходит вплотную к патрону.

Важным подспорьем станет применение смазочно-охлаждающей жидкости (СОЖ). Причем подавать её нужно не «как получится», а направленной струей точно в зону резания, желательно с двух сторон пластины.

Для высоколегированных и жаропрочных сплавов использование СОЖ обязательно, так как она снижает трение и предотвращает налипание обрабатываемого материала на резец. В случае с алюминием или мягкой латунью обильное охлаждение помогает избежать засаливания режущей кромки.

Однако при работе с титановыми сплавами стоит быть осторожнее: некоторые составы могут вызвать водородное охрупчивание поверхностного слоя, но при отрезке это редко критично, главное — обеспечить отвод тепла.

При отрезке деталей из вязких материалов, таких как медь или алюминий АД31, образуется сливная стружка, которая может запутываться между резцом и деталью, создавая дополнительное усилие и провоцируя закусывание. В таких случаях эффективны пластины со стружкозавивающими канавками сложной формы, которые ломают стружку на короткие элементы.

Если же подходящей пластины нет, можно немного подточить переднюю поверхность стандартного резца алмазным кругом, создав искусственный порожек, или снизить подачу, чтобы стружка становилась более хрупкой за счет наклепа. Не стоит забывать и о предварительной обработке заготовки: снятие фасок на торце детали перед отрезкой значительно облегчает врезание резца и снижает ударную нагрузку в самом начале пути.
