Как избежать появления микротрещин во время обработки металла

Категории

13 09 2026, 00:00

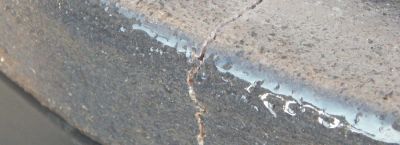

Любой слесарь или технолог сталкивался с ситуацией, когда после чистового прохода на поверхности детали внезапно проявляется едва заметная сетка дефектов. Эти повреждения часто обнаруживаются только после шлифовки или на этапе контроля твердости, превращая добротную заготовку в неисправимый брак. Природа возникновения таких разрушений коренится в сложном взаимодействии тепловых полей, структурных напряжений и геометрии режущего клина.

В основе проблемы лежит циклический нагрев и последующее быстрое охлаждение поверхностного слоя, что провоцирует фазовые превращения в стали. Для конструкционных углеродистых марок, скажем, 45 или 40Х, критической становится температура около 720-780°C, когда сетка аустенита начинает трансформироваться в мартенсит с увеличением удельного объема. Возникающее при этом давление в микрообъемах может достигать 250-300 кгс/мм2, что значительно превышает предел текучести материала в зоне обработки.

Основной источник перегрева кроется в трении задней поверхности резца о готовую поверхность, особенно при подачах свыше 0,3 мм/об и скоростях резания более 100 м/мин для сталей средней твердости. Распределение температуры носит крайне неравномерный характер: пик приходится не на вершину резца, а на зону контакта стружки с передней гранью, где показатели поднимаются до 1000-1100°C. Столь жесткий тепловой удар вызывает местное расширение кристаллической решетки, а последующее остывание на воздухе порождает растягивающие напряжения в тончайшем поверхностном слое, толщина которого обычно не превышает 0,02-0,05 мм.

Эффективный способ борьбы с этим явлением лежит в грамотном управлении тепловым балансом системы резания. В условиях серийного производства на токарных и фрезерных станках оправдан переход к применению твердосплавных пластин с многогранным покрытием, устойчивым к окислению при высоких температурах. Современные марки вроде T15K10 или более производительные аналоги на основе карбидов вольфрама и кобальтовой связки демонстрируют стабильность геометрии вплоть до 950°C. Однако ключевое значение имеет не столько материал, сколько правильный выбор переднего угла заточки: увеличение γ с 8 до 14-16 градусов снижает силу деформации стружки и, соответственно, тепловыделение на передней поверхности приблизительно на четверть.

Не стоит забывать и о критичности радиуса при вершине. При работе с заготовками повышенной твердости (HRC 38-45) предпочтительнее радиус 0,8-1,2 мм, который распределяет давление на большую площадь и уменьшает вероятность локального перегрева. Параллельно с этим необходимо корректировать режимы охлаждения: обильная подача эмульсии с концентрацией 5-7% под давлением 4-6 атмосфер обеспечивает более эффективный отвод тепла, нежели полив самотеком. Заслуживает внимания метод направленной подачи СОЖ непосредственно в зону стружкообразования, что позволяет снизить термическую нагрузку на резец на 150-200°C.

Серьезную опасность представляет также структурная неоднородность исходного проката, особенно если его поверхность содержит обезуглероженный слой или мелкие неметаллические включения. Включения сульфидов и оксидов, распределенные вдоль направления прокатки, становятся концентраторами напряжений и инициируют микроразрывы даже при номинально допустимых режимах. Для минимизации рисков целесообразно предусматривать промежуточный отжиг перед финишной мехобработкой, выдерживая деталь при 650-680°C в течение 2-3 часов, что выравнивает зернистую структуру и снимает остаточные деформации после грубого точения.

Особого разговора заслуживает вибрационная составляющая процесса, которая часто остается без должного внимания. Резонансные колебания, возникающие при несовпадении частоты вращения шпинделя и собственных частот детали, порождают пульсирующую нагрузку с амплитудой до 0,03 мм. Эти микроперемещения заставляют резец буквально вдавливаться в заготовку, создавая поверхностный наклеп, который растрескивается при малейшем изменении температуры. Стабилизировать ситуацию помогают увеличение жесткости оправки до значений не менее 50 кН/мм и применение демпфирующих вставок для снижения амплитуды колебаний.

С практической точки зрения, надежным ориентиром служит зависимость максимально допустимой подачи от твердости материала: для сталей с НВ 180-220 подача не должна превышать 0,35 мм/об, тогда как при НВ 250-300 это значение снижается до 0,2-0,22 мм/об. Скорость резания при этом подбирают таким образом, чтобы температура в зоне контакта не поднималась выше порога отпуска для данной марки стали. К примеру, для легированной стали 38Х2МЮА, работающей в условиях высоких удельных давлений, предпочтительна скорость 60-70 м/мин с использованием минерало-масляной эмульсии, которая одновременно смазывает и охлаждает контактные площадки.

Существенным подспорьем становится также периодическая смена направления подачи при чистовом точении, особенно на длинномерных валах. Знакопеременное нагружение позволяет частично перераспределять внутренние напряжения, не допуская их накопления в одном сечении. Вместе с тем стоит избегать чрезмерного затупления инструмента: появление фаски износа величиной более 0,4-0,5 мм по задней грани немедленно ведет к росту сил трения и местному перегреву, что почти всегда сопровождается возникновением паутины поверхностных дефектов.

Отдельную группу мер составляют подготовительные операции, касающиеся геометрии самой заготовки. Устранение окалины и раковин методом обдирочного точения с глубиной до 2 мм за несколько проходов позволяет удалить наружный деформированный слой, который наиболее подвержен растрескиванию. Далее чистовое течение выполняют с малыми сечениями среза: глубина резания не более 0,5 мм, подача 0,08-0,12 мм/об, что существенно сокращает тепловыделение и обеспечивает спокойное стружкообразование.

Важный нюанс касается применения современных смазочно-охлаждающих жидкостей на основе синтетических эфиров, которые обладают повышенной смазывающей способностью по сравнению с традиционными водными растворами. Они формируют устойчивую пленку на контактных поверхностях, снижая коэффициент трения до значений 0,08-0,1, что на 30-40% понижает работу резания. Однако такие составы требуют более тщательной очистки от продуктов износа, поэтому их применение оправдано на операциях высокой точности, где каждый микрон на счету.

При фрезеровании плоскостей, особенно торцевыми фрезами с механическим креплением ножей, микродефекты часто провоцируются ударной нагрузкой в момент входа зуба в материал. Смягчить эти удары позволяет увеличение радиуса переходной кромки до 1,5-2 мм и установка фрезы с небольшим отрицательным углом в плане, что переводит касательную силу в осевую и уменьшает динамические пики. Одновременно с этим корректируется шаг расположения ножей для нарушения периодичности врезаний, что дает возможность разбить резонанс и добиться стабильного съема без перегрева кромок.

В случае высокопрочных сплавов на никелевой основе или жаропрочных сталей критическую роль играет строгий контроль температуры кипения компонентов СОЖ, так как перегрев жидкости ведет к ее разложению с выделением газов, ухудшающих отвод тепла. Для подобных материалов оправдано применение туманообразной подачи с частотой пульсаций, синхронизированной с вращением инструмента, что обеспечивает дробное дозирование жидкости строго в момент наибольшего нагрева. Такой подход доказал свою состоятельность при растачивании глубоких отверстий малого диаметра, где традиционные методы полива оказались неэффективны из-за центробежного отбрасывания жидкости.

Наконец, финишные операции, в том числе алмазное выглаживание или суперфиниш, предъявляют свои требования к предшествующей обработке. Поверхность перед ними должна иметь шероховатость не хуже Ra 1,25 мкм и быть полностью свободна от прижогов, которые неизбежно становятся очагами микроразрушений. Для этого чистовой проход выполняется с использованием резцов с отрицательной передней гранью и шириной фаски 0,2-0,3 мм, что гарантирует пластичное деформирование стружки без надрыва металла.

Статьи
