Ультразвуковая сварка: принципы и практические примеры

Ультразвуковая сварка — это метод соединения металлов, при котором используется высокочастотная механическая вибрация. Частота колебаний обычно находится в диапазоне от 20 до 70 кГц, что позволяет создавать прочные соединения без значительного нагрева основного материала.

Этот способ особенно эффективен для работы с тонкими листами, фольгой или проволокой, где традиционные методы могут привести к деформации или повреждению структуры.

В случае с алюминием или медью ультразвук обеспечивает надежное соединение даже при толщине материала от 0,1 мм.

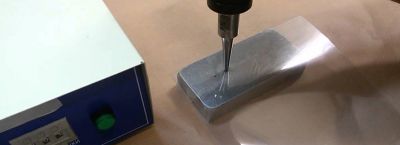

Основной принцип работы заключается в передаче энергии через ультразвуковой инструмент, называемый сонотродом. Он прижимается к деталям, создавая давление, а колебания вызывают трение на границе соединения. Это приводит к разрушению оксидных пленок и образованию металлической связи.

Для достижения качественного результата необходимо контролировать такие параметры, как амплитуда колебаний (обычно 5-50 мкм), давление (0,1-1 МПа) и время сварки (0,1-1 секунда). Эти значения зависят от типа материала и его толщины.

Для тонких деталей, таких как медные провода или алюминиевая фольга, ультразвуковая сварка позволяет избежать перегрева и сохранить их целостность. В случае с проводами диаметром до 0,5 мм достаточно давления 0,2 МПа и времени обработки 0,2 секунды.

При более толстых материалов, например, стальных листов толщиной 1-2 мм, требуется увеличение амплитуды колебаний до 30-40 мкм и давления до 0,8 МПа. Это обеспечивает глубокое проникновение энергии и формирование прочного шва.

Одним из ключевых преимуществ метода является возможность работы с разнородными металлами. Так, соединение алюминия с медью часто вызывает трудности из-за разницы в теплопроводности и температуре плавления. Ультразвуковая сварка решает эту проблему, так как не требует значительного нагрева. Для таких соединений рекомендуется использовать частоту 35-40 кГц и давление 0,5 МПа, чтобы обеспечить равномерное распределение энергии.

При работе с толстыми деталями, такими как стальные пластины толщиной 3-5 мм, важно учитывать мощность оборудования. Установки для таких задач должны иметь мощность не менее 3-5 кВт, чтобы обеспечить достаточную энергию для формирования шва.

Время сварки увеличивается до 1-2 секунд, а давление может достигать 1,5 МПа. Это позволяет создать соединение, способное выдерживать значительные механические нагрузки.

Для повышения качества соединения рекомендуется предварительно очищать поверхности от загрязнений и оксидов. Это можно сделать механическим способом или с использованием специальных химических составов. В случае с алюминием часто применяют щелочные растворы, которые удаляют оксидный слой без повреждения основного материала. После очистки детали должны быть соединены в течение 10-15 минут, чтобы избежать повторного окисления.

При выборе оборудования необходимо обращать внимание на его характеристики. Современные установки позволяют регулировать частоту, амплитуду и давление в широких пределах, что делает их универсальными для различных задач. Для тонких материалов подходят аппараты с частотой 60-70 кГц, а для толстых — 20-30 кГц. Также важно учитывать форму сонотрода, которая должна соответствовать геометрии соединяемых деталей.

В промышленности ультразвуковая сварка широко применяется для изготовления электронных компонентов, аккумуляторов и теплообменников.

В производстве литий-ионных батарей этот метод используется для соединения тонких медных и алюминиевых шин с электродами. Для таких задач требуется высокая точность и минимальное время обработки, что делает ультразвук идеальным решением.

В случае с теплообменниками из алюминия или нержавеющей стали метод позволяет создавать герметичные соединения без деформации тонких стенок.

Для достижения оптимальных результатов важно правильно настроить оборудование. Начальные параметры можно определить с помощью таблиц, предоставляемых производителями установок.

Однако окончательная настройка должна проводиться экспериментально, так как свойства материалов могут варьироваться. Рекомендуется начинать с минимальных значений давления и времени, постепенно увеличивая их до достижения требуемого качества соединения.

При работе с разнородными металлами, такими как медь и алюминий, необходимо учитывать их физические свойства. Медь имеет более высокую теплопроводность, что требует увеличения времени сварки.

Для таких соединений рекомендуется использовать частоту 40 кГц и давление 0,6 МПа. Это позволяет равномерно распределить энергию и избежать перегрева алюминия.

В случае с толстыми стальными деталями важно обеспечить достаточную мощность оборудования. Установки с мощностью менее 3 кВт могут не справиться с задачей, особенно при толщине материала более 3 мм.

Для таких задач рекомендуется использовать аппараты с возможностью регулировки амплитуды до 50 мкм и давления до 2 МПа. Это обеспечивает глубокое проникновение энергии и формирование прочного шва.

Для повышения производительности можно использовать автоматизированные системы, которые позволяют выполнять сварку с высокой точностью и скоростью. Такие системы оснащены датчиками, контролирующими параметры процесса в реальном времени.

Это особенно полезно при работе с тонкими материалами, где даже небольшие отклонения могут привести к дефектам.

Ультразвуковая сварка является универсальным методом, который позволяет работать с широким спектром материалов и толщин. Правильный выбор оборудования, настройка параметров и подготовка поверхностей обеспечивают высокое качество соединений. Этот метод находит применение в различных отраслях промышленности, где требуется точность и надежность.
