Пластины резьбовые

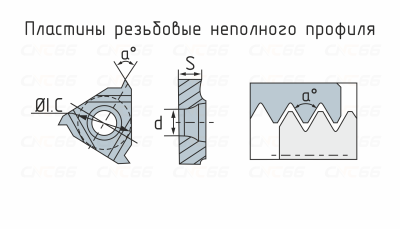

Пластины резьбовые неполного профиля, угол 55 или 60 град.





Твердосплавные сменные пластины A55 (AG55, N55P) / A60 (AG60, N60P) используются для нарезания наружной и внутренней резьбы неполного профиля с углом при вершине 55° / 60°. В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 0.5 - 1.5 мм, 0.5 - 3.0 мм, 3.5 - 5.0 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба).

Пластины резьбовые трапецеидального профиля, угол 30 град.





Твердосплавные сменные пластины TR используются для нарезания наружной и внутренней метрической трапецеидальной резьбы (профиль с углом при вершине 30°). В каталоге представлены модели различных производителей для нарезания правой / левой резьбы с шагом от 2 до 5 мм. Область применения: державки SWR/L (наружная резьба), SNR/L (внутренняя резьба).

Панцирная трубная резьба Pg 80 град.





Панцирная трубная резьба PG (DIN40430) используется в различных отраслях промышленности, включая нефтегазовую, химическую и машиностроительную. Она характеризуется углом профиля 80°, что обеспечивает высокую прочность и надежность соединений.

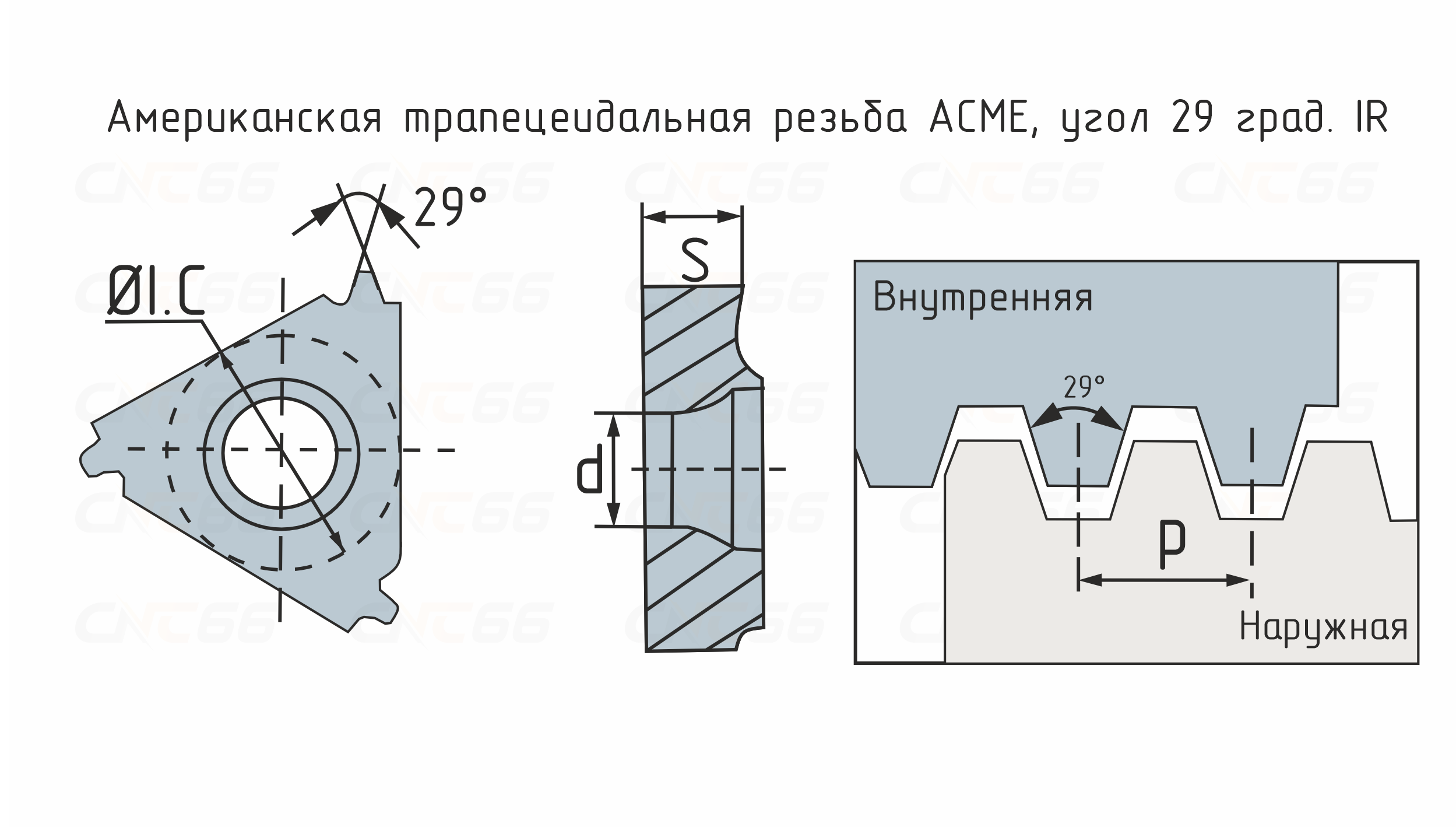

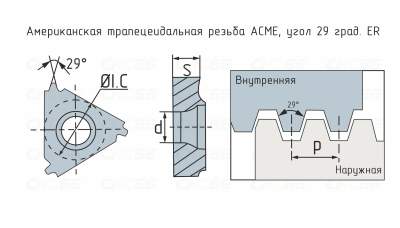

Американская трапецеидальная резьба ACME, угол 29 град.





Трапецеидальная резьба ACME, соответствующая стандарту США, характеризуется углом профиля 29° и широко используется в ходовых винтах различных машиностроительных отраслей. Параметры резьбы, включая шаги, измеряются в дюймах. Профиль резьбы имеет форму равносторонней трапеции, что обеспечивает высокую прочность и устойчивость к нагрузкам. Применение трапецеидальной резьбы ACME схоже с трапецеидальной резьбой 30°, но она предлагает более плавное зацепление и улучшенную прочность благодаря своему уникальному профилю.

Упорная резьба SAGE 30 град.





Упорная резьба, соответствующая стандарту ГОСТ 10177-82, предназначена для передачи движения с большими осевыми нагрузками. Профиль резьбы представляет собой неравнобокую трапецию с углом наклона одной стороны 30° и другой стороны 3°. Впадины профиля закруглены, что способствует равномерному распределению нагрузки и снижению износа.
