Правка абразивного круга: теплоотвод и качество

Категории

27 10 2025, 00:00

Многие операторы воспринимают правку исключительно как восстановление геометрии инструмента. Однако эта операция критически влияет на способность круга эффективно удалять стружку и отводить тепло от зоны резания. Пренебрежение данным фактором ведет к быстрому засаливанию поверхности, перегреву детали и существенному падению производительности всего процесса.

Форма рабочей поверхности инструмента задает направление движения отходов шлифования. Ровный профиль без канавок способствует забиванию межзернового пространства отработанным материалом. Напротив, специально созданные микроскопические выемки формируют каналы для выброса стружки. Эти пустоты обеспечивают своевременный выход металлических частиц из контактной зоны.

Чистота поверхности после обработки алмазным карандашом напрямую определяет эффективность отвода тепла. Гладкий, заполированный круг теряет свои режущие свойства и начинает интенсивно тереть материал. Сила трения преобразуется в тепловую энергию, которая мгновенно передается обрабатываемой заготовке. Типичным проявлением служит появление синих цветов побежалости на стальных деталях, сигнализирующих о структурных изменениях металла.

Для борьбы с перегревом применяют правку с созданием прерывистой рабочей поверхности. Спиральные канавки или сегментные выемки значительно увеличивают площадь контакта стружки с воздухом. Это дает интенсивное охлаждение отходов обработки и снижает общий температурный фон. Глубина таких канавок обычно составляет 0.5-1.2 миллиметра при ширине до 3 миллиметров.

Угол наклона спирали напрямую влияет на энергию выброса стружки. Оптимальное значение лежит в диапазоне 30-45 градусов к оси вращения. Слишком пологая спираль ухудшает эвакуацию, а чрезмерно крутая снижает прочность зерен на кромках канавок. Шаг между витками выбирают в пределах 8-15 миллиметров для кругов диаметром 400-600 миллиметров.

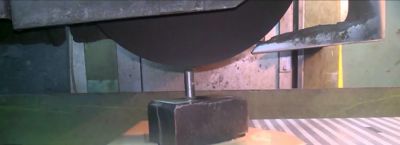

Правку следует выполнять алмазным инструментом с остро заточенной кромкой. Тупой резец не срезает связку, а вырывает абразивные зерна, создавая неравномерную поверхность. Это провоцирует вибрации и ухудшает качество обработки. Скорость подачи правящего приспособления не должна превышать 0.3 миллиметра за оборот круга.

Алмазные карандаши для данных работ имеют массу от 0.8 до 1.2 карата при содержании алмазного слоя 1.5-2 миллиметра. Их устанавливают в державки с минимальным вылетом для повышения жесткости системы. Угол заточки рабочей части поддерживают в пределах 70-80 градусов.

Частота проведения процедуры зависит от обрабатываемого материала. Для твердых сталей инструмент правят через каждые 15-20 минут непрерывной работы. При шлифовке цветных металлов интервал сокращают до 5-7 минут по причине активного засаливания.

Контроль качества выполняют визуально по равномерности блеска режущих кромок. Отдельные матовые участки свидетельствуют о локальном засаливании поверхности. Такой дефект устраняют повторной обработкой с увеличенной глубиной резания до 0.05 миллиметра.

Эффективность охлаждения оценивают по характеру искрового потока. Равномерный пучок ярких искр указывает на нормальный теплоотвод. Прерывистый поток с отдельными яркими вспышками сигнализирует о перегреве и необходимости срочной правки.

Для кругов зернистостью 25-40 применяют алмазные резцы с зернистостью 300-400 мкм. Инструмент с более мелкими зернами 16-20 требует применения карандашей с алмазной крошкой 200-250 мкм. Это обеспечивает четкое профилирование кромок каждого абразивного зерна.

Скорость вращения при правке устанавливают на 10-15% ниже рабочей. Пониженные обороты дают более контролируемое снятие связки без повреждения алмазного инструмента. Подачу охлаждающей жидкости в этот момент прекращают для визуального контроля процесса.

Остаточное биение инструмента после обработки не должно превышать 0.03 миллиметра. Превышение данного параметра ведет к неравномерному износу и вибрациям при обработке. Проверку осуществляют индикаторным нутромером в нескольких сечениях по ширине круга.

Состояние поверхности регулярно проверяют пробными проходами по контрольной детали. Появление прижогов или ухудшение шероховатости служит сигналом для внеплановой правки. Для ответственных операций рекомендуют вести журнал с фиксацией количества обработок и стойкости инструмента между правками.

Глубина снятия за один проход составляет 0.01-0.03 миллиметра при чистовой операции. Черновое профилирование допускает снятие до 0.05 миллиметра за проход. Общая глубина за один цикл не должна превышать 0.2 миллиметра во избежание раскалывания алмазного резца.

Межремонтный ресурс алмазного карандаша составляет 50-70 циклов правки для качественных инструментов. Далее его режущая способность падает, что ведет к выдавливанию абразивных зерен вместо чистого среза. Экономия на своевременной замене правящего инструмента приводит к браку при шлифовании.

Правильно обработанный круг характеризуется равномерным звуком при работе без резких тонов. Появление свиста или скрежета указывает на необходимость повторной правки. Опытный оператор по характеру звука точно определяет состояние инструмента.

Температуру в зоне резания контролируют термопарами или тепловизором. Для большинства сталей критическим значением служит нагрев свыше 150 градусов Цельсия. Превышение этой температуры меняет физические свойства поверхностного слоя детали.

Оптимальную производительность шлифования обеспечивает комплексный подход к процессу правки. Восстановление геометрии совмещают с созданием микрорельефа для стружкоотведения. Такой метод увеличивает стойкость инструмента на 25-30% и повышает качество обрабатываемой поверхности.
