Технология создания заданной шероховатости поверхности для улучшения адгезии покрытий

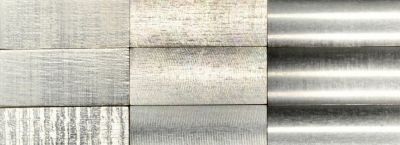

Для обеспечения надежного сцепления лакокрасочных материалов с металлом необходимо правильно подготовить основание. Оптимальная величина неровностей варьируется в пределах Ra 2,5-6,3 мкм, что соответствует классу шероховатости 3-4 по ГОСТ 2789-73. При меньших значениях снижается механическая адгезия, а при превышении указанного диапазона возрастает расход краски без улучшения характеристик покрытия.

Пескоструйная обработка дает стабильный результат при давлении воздуха 6-7 атм и использовании кварцевого песка фракцией 0,1-0,3 мм. Угол подачи абразива должен составлять 45-60 градусов к плоскости детали, расстояние от сопла до поверхности – не более 150 мм. В случае с чугунными изделиями применяют электрокорунд марки 14А или 16А с размером зерна 80-120 мкм.

Механические методы включают обработку абразивными кругами зернистостью 40-60 единиц по стандарту FEPA. Для стальных поверхностей подходят лепестковые диски типа KLT или FibreNet с рабочей скоростью 60-80 м/с. При ручной зачистке используют наждачную бумагу Р80-Р120, перемещая инструмент вдоль волокон металла для устранения глубоких рисок.

Химическое травление создает микрорельеф за счет селективного растворения структурных составляющих сплава. Раствор на основе 15-20% соляной кислоты с добавкой 2-3% ингибиторов коррозии формирует шероховатость Ra 3,2-5,0 мкм за 5-7 минут экспозиции. Алюминиевые сплавы обрабатывают щелочными составами при 50-60°С с последующей нейтрализацией в 10% азотной кислоте.

Электрохимические методы обеспечивают точное управление параметрами поверхности. Анодирование в 15% серной кислоте при плотности тока 1,5 А/дм² создает пористый слой толщиной 10-15 мкм. Для титановых сплавов применяют микроаркоксидирование в электролите, содержащем 50 г/л тринатрийфосфата и 20 г/л гидроксида калия.

Лазерная текстурировка позволяет задать строго определенный профиль поверхности. Импульсные установки с длиной волны 1064 нм формируют канавки глубиной 20-50 мкм при частоте следования импульсов 20-30 кГц. Шаг между обработанными участками устанавливают в пределах 100-200 мкм для достижения равномерной шероховатости.

Ультразвуковая обработка особенно эффективна для твердых сплавов. Вибрационные установки с частотой 18-22 кГц и амплитудой колебаний 15-20 мкм создают хаотичный микрорельеф с показателем Ra 4,0-6,0 мкм. В качестве рабочей среды используют суспензию карбида бора или алмазную пасту с размером частиц 5-10 мкм.

Для контроля качества применяют профилометры контактного типа с радиусом острия щупа 2 мкм. Измерения проводят минимум в трех точках согласно требованиям ISO 4287. Допустимое отклонение от заданного значения не должно превышать 15% при проверке по методу средней линии.

Оптимальные условия для нанесения покрытий достигаются при угле смачивания поверхности 60-80 градусов. Проверку выполняют капельным тестом – дистиллированная вода должна равномерно растекаться без образования отдельных капель. Время между подготовкой и окрашиванием не должно превышать 4 часов для стальных деталей и 2 часов для алюминиевых сплавов.

При работе с цинковыми покрытиями используют фосфатирование в составе: 30-40 г/л фосфата цинка, 50-60 г/л азотной кислоты, 2-3 г/л нитрата натрия. Температура раствора поддерживается на уровне 60-70°С, продолжительность обработки составляет 5-8 минут. Это создает кристаллический слой с шероховатостью Ra 3,5-4,5 мкм и удельной поверхностью 300-400 см²/см³.

Для полимерных композитов применяют плазменную активацию в среде аргона при мощности разряда 100-150 Вт. Экспозиция 2-3 минуты увеличивает свободную энергию поверхности с 30-35 до 60-70 мДж/м² за счет образования полярных групп. Давление в рабочей камере поддерживают на уровне 0,1-0,3 мбар для стабильности разряда.

Гидроабразивная обработка подходит для крупногабаритных конструкций. Струя воды с добавлением гранатового песка фракцией 0,2-0,5 мм подается под давлением 3000-3500 бар. Расход абразива составляет 300-400 г/мин при скорости движения сопла 50-100 мм/с. Такой метод дает равномерную шероховатость Ra 4,0-5,0 мкм без термического воздействия на материал.

Криогенная пескоструйная обработка сочетает механическое и термическое воздействие. Частицы сухого льда размером 1-3 мм подаются со скоростью 150-200 м/с, создавая микрорельеф глубиной 10-20 мкм. Температура поверхности в зоне контакта кратковременно опускается до -70°С, что увеличивает хрупкость верхнего слоя металла.

Для нержавеющих сталей рекомендуют пассивацию в 20-30% растворе азотной кислоты после механической обработки. Это удаляет свободное железо с поверхности и формирует равномерный оксидный слой. Продолжительность выдержки составляет 20-30 минут при температуре 40-50°С, после чего детали промывают деионизированной водой.

Комбинированные методы повышают эффективность подготовки. Последовательная обработка абразивной крошкой и химическим травлением увеличивает площадь контакта на 25-30% по сравнению с отдельными способами. При этом сохраняется однородность микрорельефа по всей поверхности сложных деталей.

Термопескоструйная обработка применяется для жаропрочных сплавов. Нагрев поверхности до 200-250°С снижает пластическую деформацию при ударе абразива. Используют стальную дробь диаметром 0,3-0,5 мм с твердостью 45-50 HRC, подаваемую под давлением 5-6 атм. Это обеспечивает шероховатость Ra 5,0-6,3 мкм с минимальным наклепом.

Электроэрозионная текстуризация подходит для токопроводящих материалов. Искровой режим при напряжении 100-120 В и частоте импульсов 1-2 кГц создает кратеры глубиной 15-25 мкм. Шаг сетки устанавливают 0,1-0,2 мм, плотность энергии поддерживают в пределах 5-7 Дж/см² для предотвращения перегрева.

При подготовке медных сплавов избегают методов, вызывающих образование оксидной пленки. Механическую обработку проводят карборундовыми кругами зернистостью 25-40 мкм с охлаждением эмульсией. Химическую активацию выполняют в растворе персульфата аммония (50 г/л) с добавкой 1-2% серной кислоты при комнатной температуре.

Для улучшения адгезии гальванических покрытий применяют микрошабрирование. Твердосплавные иглы с радиусом закругления 10-15 мкм создают систему взаимопересекающихся канавок глубиной 3-5 мкм. Шаг между бороздками составляет 50-70 мкм, что обеспечивает равномерное распределение осаждаемого металла.

Ультрафиолетовое облучение повышает активность полимерных поверхностей. Лампы с длиной волны 185 нм и интенсивностью 10-15 мВт/см² используют для обработки в течение 30-60 секунд. Это приводит к образованию карбонильных и гидроксильных групп, увеличивающих энергию поверхности с 35 до 55-60 мДж/м².

При подготовке стеклопластиков применяют абразивную обработку с последующим обезжириванием. Круги с зернистостью P120-P150 удаляют верхний слой смолы, обнажая армирующие волокна. Давление прижатия инструмента не должно превышать 0,2-0,3 МПа во избежание расслоения материала.
