Исправление без переделки: методы правки покоробленных деталей после термообработки

Категории

09 01 2026, 00:00

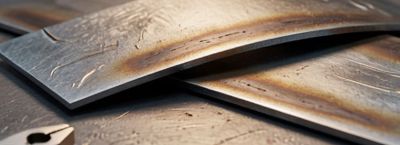

Деформация металлических изделий после сильного нагрева — явление обыденное и почти неизбежное. Внутренние напряжения, возникающие при неравномерном охлаждении или фазовых превращениях, вынуждают металл изгибаться, скручиваться или коробиться.

Столкнувшись с такой проблемой, не стоит сразу отправлять заготовку в утиль или на переплавку. Существует несколько проверенных технологий восстановления геометрии, которые позволяют вернуть детали рабочее состояние без кардинальной переделки.

Выбор конкретного способа зависит от материала, конфигурации изделия, характера и величины искажения.

Термическая правка, или правка отпуском, основана на управлении остаточными напряжениями. Метод прекрасно подходит для деталей, уже прошедших закалку, и не требует значительных механических усилий.

Суть заключается в локальном нагреве определенных зон изделия, чаще всего выпуклой стороны. Нагрев проводят узкими полосами или пятнами до температур, не превышающих температуру отпуска для данного класса стали.

Для углеродистых сталей этот диапазон обычно лежит в пределах 450-600 градусов Цельсия. Разогретый металл, стремясь расшириться, сжимается окружающими холодными областями, а при последующем охлаждении создает эффект усадки, вытягивающий деформированный участок.

При работе с длинными и тонкими объектами, вроде валов или полос, нагрев часто ведут спиралью или зигзагом. Скорость перемещения горелки и конечная температура — критичные параметры.

Слишком быстрый нагрев или пережог могут привести к образованию новых, еще более сложных напряжений или даже структурным изменениям. Для визуального контроля температуры без пирометра можно ориентироваться на цвета побежалости: темно-синий или синевато-серый цвет соответствует примерно 300-350°C, а соломенный — 220-240°C.

Этот способ требует опыта, поскольку результат становится виден не в процессе работы, а лишь после полного остывания заготовки.

Механическое воздействие валками представляет собой процесс холодной прокатки искривленного элемента через специальную машину. Технология незаменима для правки прутков, труб, полосового и сортового проката, когда требуется устранить плавный изгиб по всей длине.

Деталь многократно пропускают через ряд рабочих валков, расположенных в шахматном порядке. Каждая пара роликов оказывает на заготовку дозированное давление, вызывающее пластическое удлинение волокон на выпуклой стороне.

Величина обжатия за один проход минимальна, часто не превышая десятых долей миллиметра, что исключает риск наклепа или разрушения.

Регулировка зазора между валками — основной инструмент настройки. Для прутка диаметром 30 мм начальный зазор устанавливают примерно на 0.5-1 мм меньше фактического сечения.

Давление в гидросистеме машины может достигать 15-20 МПа для среднеуглеродистой стали. Количество проходов иногда доходит до десяти-пятнадцати.

Критерием успеха служит прямизна, проверяемая на поверочной плите или с помощью стрелы прогиба, нормируемой, скажем, ГОСТ 3249-85 для горячекатаного проката. Данная методика обеспечивает высокую производительность и стабильность результата для серийных операций.

Рихтовка, или ручная правка, применяется для исправления местных дефектов: вмятин, выпуклостей, загибов кромок. Это искусство точечного воздействия, где инструментом служат специальные молотки с радиусными или плоскими бойками, правильные плиты, поддержки и наковальни.

Главный принцип — удары наносят не по самому выпуклому месту, а по его периферии, заставляя материал растягиваться. Сила и частота ударов должны быть точно дозированы, иначе вместо устранения одной вмятины можно получить несколько новых.

Для рихтовки покоробленной пластины ее укладывают на плиту выпуклостью вверх. Обработку начинают с краев дефекта, последовательными легкими ударами перемещаясь по спирали к его центру.

Используют молоток массой 0.4-0.8 кг с закругленным бойком из мягкого металла, например меди, чтобы избежать следов на изделии. Контроль ведут на просвет или с помощью линейки.

В арсенале слесаря часто присутствует и терморихтовка — комбинация локального нагрева горелкой до малинового каления с последующим быстрым охлаждением водой или воздухом, что создает нужную усадку.

Определяясь с методом, следует оценить жесткость детали и природу деформации. Термическую правку выбирают для закаленных предметов сложной формы, где механическое воздействие рискованно.

Правку валками резервируют для протяженных элементов постоянного сечения. Ручную рихтовку применяют для листового материала, сварных швов или локальных повреждений.

Часто методы комбинируют: сначала валками снимают общий изгиб длинной балки, а потом рихтуют участки у сварных соединений. Понимание физики процесса — ключ к успеху, ведь цель не просто придать форму, а минимизировать возникновение новых внутренних напряжений, которые могут проявиться позже в ходе эксплуатации.

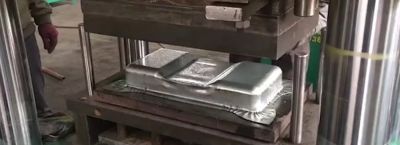

Скажем, для правки покоробленного после сварки швеллера из стали 30ХГСА сначала используют точечный нагрев горелкой по границам зоны термовлияния. Затем изделие правят на прессе, устанавливая его на две опоры и оказывая давление в средней части.

Усилие пресса рассчитывают, исходя из момента сопротивления сечения и предела текучести материала. Для этого швеллера №20 с прогибом в 5 мм потребуется усилие около 7-8 тонн при расстоянии между опорами 1.5 метра.

После механического выпрямления может потребоваться низкотемпературный отпуск при 250-300°C для снятия оставшихся напряжений.

Работая с чугуном или высокоуглеродистыми сталями, проявляют особую осторожность из-за их хрупкости. Термическую правку здесь практически не применяют, отдавая предпочтение медленной и аккуратной рихтовке с применением поддержек либо правке в горячем состоянии сразу после отливки или ковки.

Для алюминиевых сплавов, которые не имеют четко выраженных цветов побежалости, температурный контроль ведут исключительно пирометром, не допуская нагрева выше 350-400°C для большинства дуралюминов.

Финальный контроль геометрии — обязательный этап. После правки деталь должна свободно, без приложения силы, лежать на поверочной плите по всему контуру.

Допустимые отклонения регламентируются чертежом или общими стандартами. К примеру, для ответственных сварных конструкций прогиб на каждый метр длины часто ограничивают 0.5-1 мм.

Достижение таких параметров требует не только навыка, но и глубокого понимания того, как металл отзывается на внешнее воздействие, что приходит лишь с практическим опытом постоянной работы с материалом.
