Засверловка на трубной заготовке без риска смещения центра: простые приёмы разметки

При засверливании отверстий в круглых трубных заготовках основной трудностью становится точное позиционирование центра будущего отверстия. При отклонении даже на доли миллиметра бур уходит в сторону, а последующая операция приводит к смещению всей геометрии.

Особенно сложно выполнить точное сверление при диаметре трубы менее 40 мм и толщине стенки до 3 мм. В таких случаях любое проскальзывание керна грозит браком детали.

Наиболее надёжный способ избежать смещения центра — грамотно подготовить базу под сверло. Для этого используют предварительную разметку и обязательную керновку. Метки наносят по измеренным координатам, учитывая радиус поверхности.

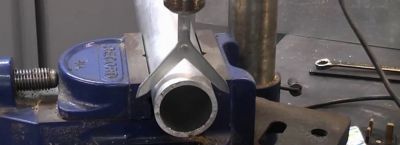

Трубная поверхность по своей сути представляет собой цилиндр, и простая линейная проекция даёт искажение. Потому при нанесении линии симметрии применяют гибкие шаблоны или малярную ленту, туго натянутую вдоль образующей. Центр обозначают через пересечение продольной оси и заранее отмеренной дуговой линии.

В случае с трубами диаметром от 50 мм целесообразно использовать шаблоны с прорезями под углы 30°, 45°, 60° и 90°, выполненные из тонкой нержавеющей стали или органического стекла. При этом нужно учитывать, что отверстие, расположенное на изгибе, требует корректировки координат.

При разметке отступ рассчитывают с поправкой на кривизну: по формуле S = R × θ, где θ — угол в радианах, R — внешний радиус трубы. Это позволяет определить дуговое расстояние до точки сверления.

При кернении трубных заготовок вручную используется автоматический кернер с регулируемой силой удара. Для труб с толщиной стенки менее 2 мм усилие выставляется на минимум, чтобы не деформировать поверхность.

При толщине от 2 до 4 мм подойдёт стандартная настройка. Керн наносят строго перпендикулярно касательной к поверхности, в противном случае инструмент соскальзывает и смещает точку. Особенно это критично для нержавеющей стали и легированных сплавов, у которых высокая твёрдость.

Дополнительным способом повышения точности служит применение гравировальных игл с тонким остриём. Их используют перед основным кернением для предварительной наметки. Это удобно при работе с трубами, у которых наружная поверхность обработана порошковым покрытием или имеет окалину. Очищенная зона диаметром около 10 мм позволяет избежать проскальзывания.

Для прямолинейной разметки по оси трубы применяют приспособления на базе магнитных уровней с ограничителями. Они удерживаются на трубе за счёт постоянных магнитов и дают возможность задать направление будущей линии строго вдоль образующей. Особенно это полезно при подготовке отверстий под крепёжные элементы на трубах диаметром от 25 до 80 мм.

В условиях цеха, где нет шаблонов, заготовку обматывают малярной лентой по окружности и совмещают край ленты с точкой отсчёта. С её помощью легко нанести несколько одинаково отстоящих друг от друга точек, что удобно при сверлении отверстий под фланцевые соединения. Деление окружности при этом проводят по формуле α = 360°/n, где n — количество отверстий.

Часто возникает задача выполнить отверстие под углом к оси. Тогда для разметки применяют кондукторы с поворотными рамками, фиксирующимися в заданной позиции. Их изготавливают из алюминиевого профиля с отверстиями под направляющие втулки. Угол наклона выставляется транспортиром, а втулка задаёт направление сверла. Это снижает риск отклонения при входе в металл, особенно при использовании тонких свёрл диаметром до 3 мм.

При работе с трубами из стали 20, 09Г2С, а также легированных марок 12Х18Н10Т и 10Х17Н13М2Т важно учитывать различие в жёсткости. Для заготовок из углеродистой стали применяются свёрла с углом заточки 118°, в то время как нержавейка требует увеличенного угла — до 135°. Это уменьшает склонность к уводам и снижает нагрузку на режущую кромку.

Если труба подвижна, применяют фиксирующие опоры. На практике удобны V-образные блоки с резиновыми вставками, предотвращающими проскальзывание. Заготовку прижимают зажимными тисками, не допуская проворота. Особенно это критично при сверлении отверстий большого диаметра — от 10 мм и выше.

Чтобы упростить задачу при серийной обработке, целесообразно изготовить шаблон на основе отрезка аналогичной трубы с заранее просверленными отверстиями. Шаблон надевают на рабочую деталь, фиксируют хомутами и через него выполняют кернение. Это позволяет повторять координаты без дополнительных измерений. Для повышения надёжности шаблон дополняют металлическими втулками, не допускающими износа.

В случаях, когда невозможно зафиксировать трубу традиционными методами, допустимо использовать магнитные угольники. Особенно удобны они при сверлении в вертикальной плоскости. Угольник прижимает трубу к стальному основанию и позволяет сохранить положение во время всей операции.

Для труб с защитным антикоррозийным покрытием предварительно снимается верхний слой в месте будущего отверстия. Это делают абразивным кругом или шлифовальной лентой шириной до 20 мм. Толщина слоя удаляется до появления металлического блеска, иначе сверло будет уводить в сторону из-за неоднородности сопротивления.

Важную роль играет диаметр отверстия. При диаметре до 5 мм предпочтительнее использовать тонкие твёрдосплавные свёрла с центрирующим наконечником. Они более устойчивы к биению и меньше подвержены отклонениям.

При размере свыше 8 мм рационально сначала выполнить направляющее отверстие меньшего диаметра, а затем доработать до нужного размера. Это особенно эффективно при работе с толстостенными трубами от 6 мм.

Если требуется строгое соблюдение расстояний между отверстиями, применяют штангенциркуль с глубиномером. При его помощи отмеряют расстояние от края трубы до центра керна. Погрешность метода составляет не более 0,1 мм, чего достаточно для большинства производственных задач.

При необходимости выполнить ряд отверстий по спирали на трубе, используют вращательные делительные головки. Заготовка закрепляется на оправке, поворот задаётся шагом, рассчитываемым по формуле L = π × D × tgα, где D — диаметр трубы, α — угол подъёма спирали. Это позволяет точно позиционировать каждую точку под сверление.

Точное попадание в центр при сверлении обеспечивает правильная заточка инструмента. Если одна сторона сверла заточена под другим углом, перекос возникает уже на этапе входа. Проверку углов заточки проводят с помощью шаблона из закалённой стали. При отклонении более 2° свёрло перетачивают.

Во избежание биения патрон должен обеспечивать надёжную центровку. Используют цанговые зажимы или прецизионные патроны с радиальным биением не более 0,03 мм. Для обработки алюминиевых труб используют меньшие обороты и подачу, чтобы не перегревать кромку сверла.
