Методы холодной гибки с использованием простых приспособлений

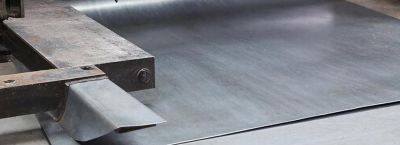

Холодное деформирование металлических заготовок реально выполнить без сложного оборудования. Основной принцип заключается в создании изгибающего момента с помощью рычага и опорных точек.

Для тонкого листа или прутка часто хватает усилия рук, а для профиля потолще применяют простые рычажные устройства. В слесарной практике широко используют массивные тиски с наставками и стуловые приспособления.

Сила, требуемая для деформации, зависит от механических свойств материала и геометрии детали. Рассчитать необходимое воздействие можно по формуле P = (k * S * L * σв) / (2 * R).

Здесь S означает площадь сечения, L – длину зоны деформирования, σв – временное сопротивление разрыву. Коэффициент k составляет 1,2 для свободного изгиба, а R – это внутренний радиус.

Для низкоуглеродистой стали Ст3 с σв = 400 Мпа и сечения 30x3 мм на длине 1 метр при радиусе 10 мм потребуется около 2200 Н. Такой груз соответствует массе в 220 кг, что вполне достижимо с помощью длинного рычага.

Медь или алюминий требуют значительно меньших нагрузок, иногда в три раза.

После снятия усилия заготовка стремится вернуть первоначальную форму. Это пружинение напрямую связано с модулем упругости материала.

Угол обратного разгибания может достигать 5-15 градусов для сталей средней твердости. На производстве компенсируют это явление деформированием детали на чуть больший угол.

При работе с конструкционной сталью 20 внутренний радиус оправки делают на 8-10% меньше требуемого итогового размера. Для дюралюминия Д16Т поправка составит уже 12-15%.

Точную величину подбирают экспериментально после пробных операций. Фиксация изделия в приспособлении на 20-30 секунд под нагрузкой снижает эффект возврата.

Простейшим шаблоном служит стальная пластина с упорами, закрепленная на верстаке. Контур будущей детали размечают прямо на этой пластине.

Для серийного изготовления одинаковых элементов шаблон фрезеруют из инструментальной стали У8 толщиной 12-16 мм. Его твердость после термообработки должна быть не ниже 45 HRC.

Гибку стального прутка диаметром до 10 мм удобно проводить в тисках с применением сменных втулок. В качестве рычага берут трубу с внутренним диаметром, превышающим размер прутка на 2-3 мм.

Длина такого приспособления составляет 1-1,5 метра для создания достаточного момента. Опорные поверхности смазывают консистентной смазкой ЦИАТИМ-201.

При деформировании полосового металла малой толщины применяют киянки с полиамидными бойками. Удары наносят по предварительно зафиксированной в шаблоне заготовке.

Для предотвращения следов на поверхности используют прокладки из мягкого алюминия или меди. Усилие на рукоятку молотка передается от плеча, а не от кисти.

Трубы диаметром до 20 мм гнут с наполнителем – мелким сухим песком или канифолью. Это сохраняет круглое сечение без гофр на внутреннем радиусе.

Торцы закрывают деревянными пробками конической формы. Наполнитель трамбуют постукиванием по заготовке, что увеличивает плотность заполнения.

Точность изгиба контролируют угломером с нониусом или заранее изготовленным шаблоном из проволоки. Допуск на угол для ответственных конструкций устанавливают в ±1 градус.

Радиус скругления проверяют набором радиусных шаблонов. Параметры готового изделия должны соответствовать чертежным указаниям.

Для серийного производства самодельных деталей создают гибочные кондукторы. Они состоят из неподвижной оси и поворотной части с рычагом.

Основание выполняют из швеллера номер 10-12, а оси – из стали 45 с закалкой до 40-45 HRC. Зазор между подвижными элементами выдерживают в пределах 0,1-0,3 мм.

Алюминиевые сплавы АМг6 и АД31 требуют особого подхода из-за склонности к трещинообразованию. Минимальный радиус гиба для них составляет две толщины материала.

Скорость деформирования поддерживают низкой, не допуская резких движений. Отжиг при 350 градусах Цельсия повышает пластичность таких сплавов.

Усилие резко возрастает при уменьшении радиуса относительно толщины материала. Соотношение R/S менее 1,5 для стали уже считается сложным деформированием.

В таких ситуациях применяют предварительный нагрев до синего цвета побежалости (300-400°C). Это снижает предел текучести в 1,5-2 раза.

Практикуют способ гибки с подчеканкой зоны будущего изгиба. На внутренней поверхности наносят неглубокие канавки глубиной 1/3 толщины.

Это локализует деформацию в нужном месте и повышает точность операции. Для тонколистовых материалов метод не подходит из-за риска разрыва.

Поверхность оправок и штампов полируют до Ra 0,8-1,2 мкм. Это уменьшает трение и предотвращает образование задиров на изделии.

Смазочные материалы на основе графита или дисульфида молибдена дополнительно снижают необходимое усилие. Остаточные напряжения снимают легким простукиванием готовой детали молотком.

Соблюдение этих технологических приемов позволяет получать качественные изделия в условиях мелкосерийного производства. Опытный рабочий способен обеспечить точность, сопоставимую с работой на серийном оборудовании.

Ключевым фактором становится понимание физики процесса деформирования и свойств конкретного материала.
