Фреза вместо резца: нестандартное использование фрез на токарном станке

Классический резец часто упирается в ограничения своей геометрии при выполнении сложных профилей. Установка фрезы в суппорт токарного агрегата открывает принципиально иные возможности для обработки.

Этот метод позволяет эффективно работать с прерывистыми поверхностями, глубокими канавками и сложноконтурными элементами.

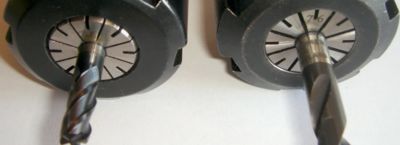

Для фиксации режущего инструмента потребуется самодельный или серийный держатель, закрепляемый непосредственно на резцевой головке. Многие специалисты изготавливают такие оправки из закаленной стали 45 или легированной марки 40Х.

Конструкция должна обеспечивать минимальное биение, не превышающее 0,02 миллиметра на длине 150 миллиметров. Соосность установленной оснастки контролируют индикатором, добиваясь точной центровки.

Использование концевой фрезы диаметром от 10 до 16 миллиметров показывает хорошие результаты при подрезке наружных уступов. Подача суппорта осуществляется перпендикулярно оси вращения детали, что создает благоприятные условия для съема стружки.

Скорость резания выбирают в диапазоне 120-180 метров в минуту для стальных заготовок, обороты шпинделя при этом могут составлять 400-600 об/мин.

Обработка внутренних полостей и пазов большого диаметра становится значительно проще с применением торцевых модификаций. Диаметр инструмента может достигать 60-80 миллиметров, что позволяет за один проход сформировать точную плоскость.

Глубина резания обычно не превышает 2-3 миллиметров при подаче 0,1-0,15 миллиметра на зуб для стальных сплавов.

Выборку шпоночных пазов удобно выполнять дисковыми модификациями, которые обладают повышенной стойкостью к боковым нагрузкам. Ширина паза соответствует толщине инструмента, что исключает дополнительные проходы для калибровки.

При работе с конструкционными сталями типа Ст45 применяют подачу 0,05-0,08 мм/зуб и скорость 100-150 м/мин.

Обработка закаленных сталей с твердостью 45-50 HRC требует применения твердосплавных модификаций с износостойким покрытием. Скорость резания снижают до 60-80 метров в минуту, что способствует увеличению стойкости инструмента.

Подачу также уменьшают до 0,03-0,05 мм/зуб для предотвращения выкрашивания режущих кромок.

Фасонные профили, содержащие радиусы и сложные контуры, рационально обрабатывать пальчиковыми фрезами малого диаметра. Черновое формообразование выполняют за несколько проходов с припуском 0,5-1 миллиметр на чистовую обработку.

Чистовой проход осуществляют с минимальной подачей 0,02-0,03 мм/зуб для достижения шероховатости Ra 3,2-6,3 мкм.

Обработка цветных металлов и сплавов позволяет значительно увеличить режимы резания. Для алюминиевых заготовок скорость может достигать 500-800 метров в минуту при подаче 0,2-0,3 миллиметра на зуб.

Использование инструмента с полированными стружечными канавками предотвращает налипание материала.

Расчет мощности главного привода станка выполняют по формуле N = (Pz * v) / (6120 * η), где Pz  - тангенциальная составляющая силы резания в кгс, v  - скорость в м/мин, η  - КПД оборудования. Полученное значение должно быть на 15-20% ниже паспортной мощности двигателя для обеспечения стабильной работы.

Охлаждение зоны резания значительно повышает эффективность процесса. Для стальных деталей применяют эмульсию с концентрацией 5-8%, а для нержавеющих марок  - смазочно-охлаждающие жидкости на основе сульфофрезолов.

Подачу охлаждающей жидкости организуют под давлением 0,3-0,5 МПа для эффективного удаления стружки.

Вибрации при работе подавляют увеличением количества зубьев инструмента и уменьшением вылета оправки. Соотношение вылета к диаметру должно быть не более 3:1 для сохранения жесткости системы.

Дополнительную стабильность обеспечивает поджим задней бабки при обработке длинных валов.

Контроль геометрических параметров после обработки выполняют штангенциркулем с точностью 0,02 миллиметра. Глубину пазов проверяют нутромером, а шероховатость поверхности определяют сравнением с эталонами.

Допуски на размеры обычно соответствуют 12-14 квалитету для подобных операций.

Смену режущих кромок проводят после появления равномерного заднего износа шириной 0,3-0,5 миллиметра. Дальнейшая эксплуатация приводит к интенсивному разрушению инструмента и ухудшению качества поверхности.

Заточку осуществляют на специальном оборудовании с соблюдением геометрии передних и задних углов.

Комбинирование различных типов фрез расширяет технологические возможности токарного станка. Последовательное применение дисковых, концевых и торцевых модификаций позволяет создавать сложные детали без переустановки заготовки.

Такая методика сокращает общее время изготовления в 1,5-2 раза по сравнению с традиционными приемами.

Эффективность процесса напрямую зависит от правильного подбора режимов резания и надежного крепления инструментальной оснастки. Практический опыт показывает целесообразность применения данного метода для единичного и мелкосерийного производства.

Освоение этой технологии дает существенное преимущество при выполнении нестандартных операций.
