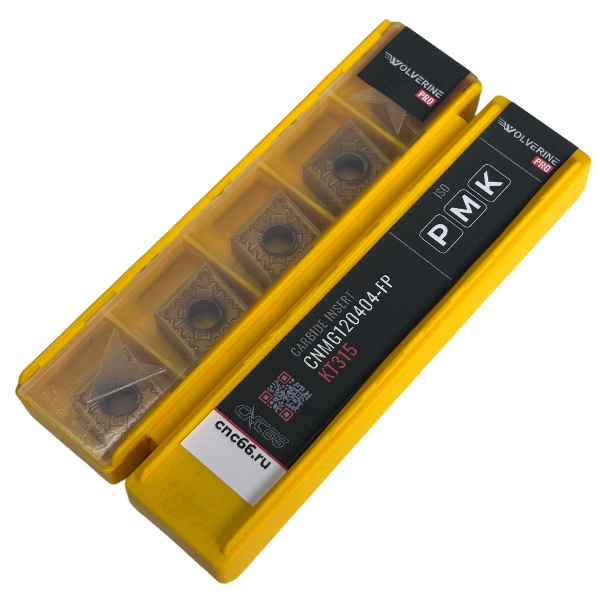

CNMG120404-FP-KT315 Пластина токарная

Главная
Пластины твердосплавные
Пластины токарные
Пластины для внутреннего и наружного точения
CNMG
CNMG120404-FP-KT315 Пластина токарная

( 1 )

Оставить отзыв

По наличию 95 шт

Авторизуйтесь чтобы увидеть оптовые цены

Розничная цена

0 ₽

1 340 ₽

Оптовая цена

0 ₽

− +

Нашли дешевле? Сделаем скидку!

Характеристики

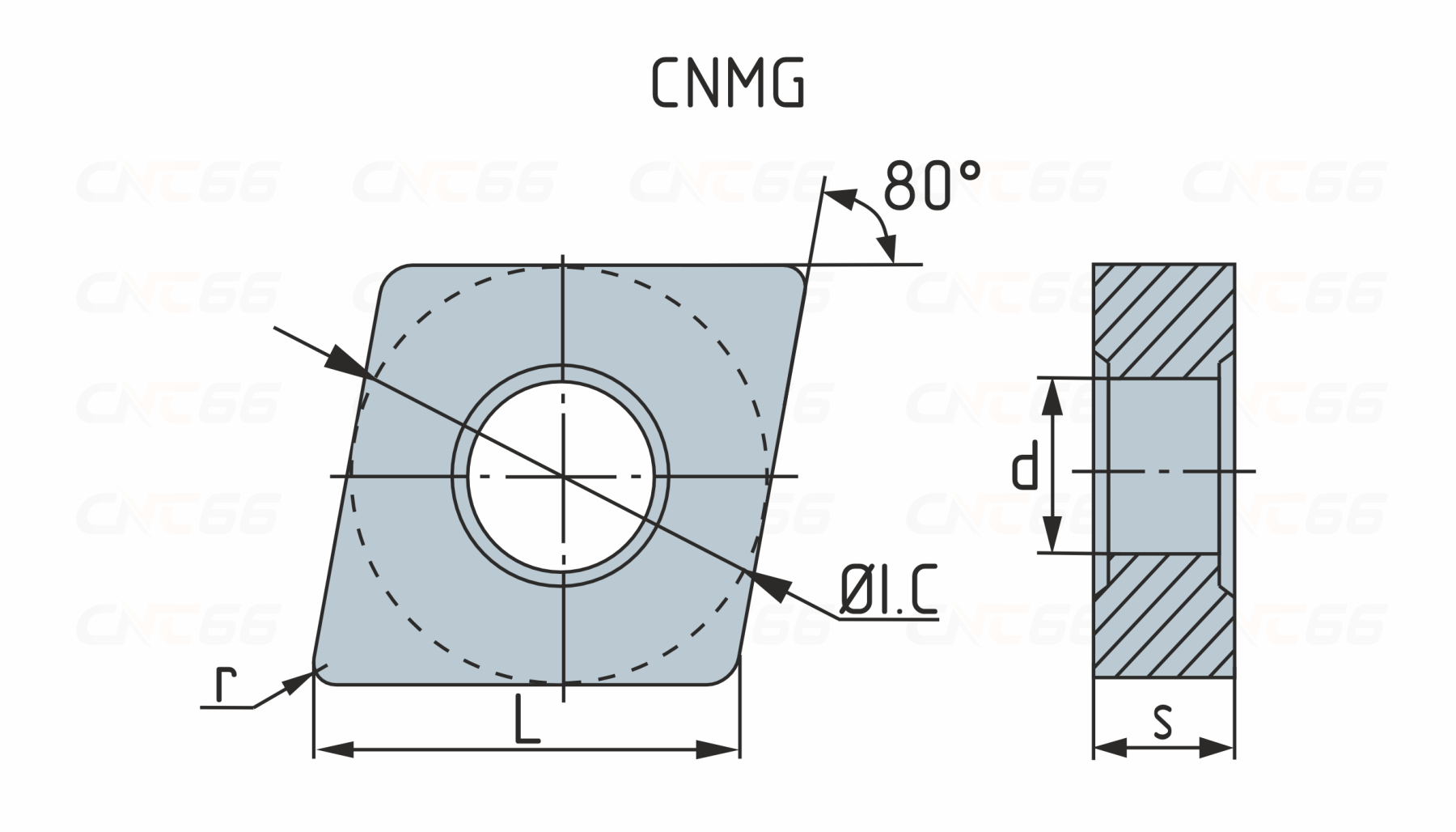

Форма пластины:

C (ромб 80°)
Размер пластины:

12
Ширина пластины:

04
Радиус при вершине (r), мм:

0.4
Обозначение СМП по ISO:

CNMG
Вид обработки:

Чистовая
Задний угол пластины:

N (0°)
Сплав:

KT315
Обрабатываемый материал:

P M K
Длина режущей кромки (L), мм:

12.896
Рабочая толщина пластины (S), мм:

4.762
Диаметр вписанной окружности (ØiC), мм:

12.7
Диаметр отверстия (d), мм:

5.16

Описание

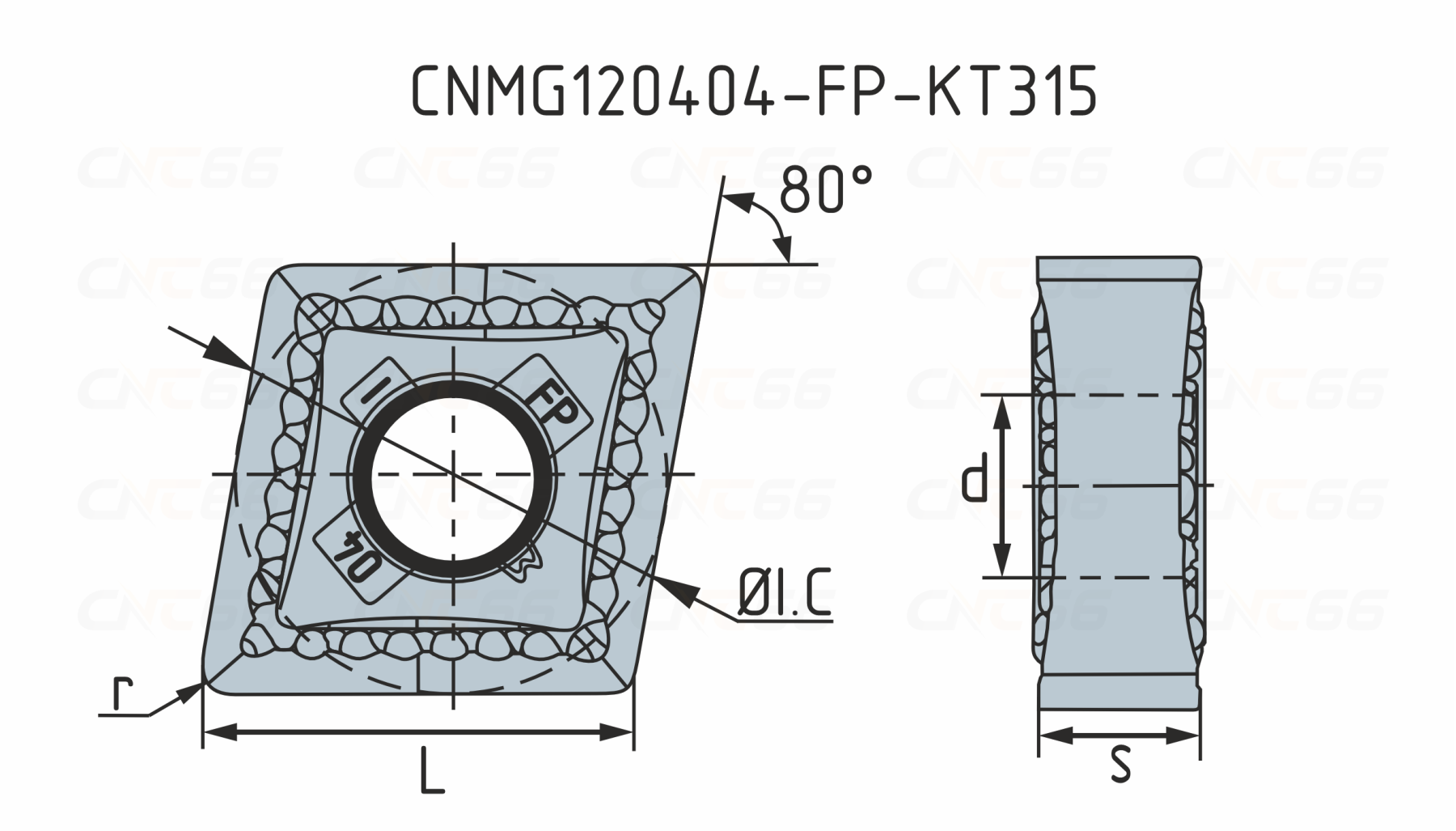

CNMG120404-FP-KT315

Пластина токарная · рекомендации по применению

Стружколом FP — с задним углом 15°, для чистовой обработки

Материалы: P M K

ОПИСАНИЕ

Пластина токарная CNMG120404-FP-KT315 — сменная твердосплавная пластина ромбической формы 80° (тип CNMG) с задним углом 0° и радиусом при вершине 0,4 мм. Изготовлена из сплава KT315 — кермета с многослойным износостойким покрытием TiN/TiCN/TiN, нанесённым методом PVD. Предназначена для чистового точения на токарных станках и станках с ЧПУ.

Геометрия стружколома FP обеспечивает задний угол 15°, что снижает силу резания, улучшает качество обработанной поверхности и стабильно завивает и ломает стружку при чистовых проходах с малой подачей и небольшой глубиной резания.

Пластина универсальна и подходит для обработки трёх групп материалов по ISO 513: P — конструкционных и легированных сталей, M — нержавеющих сталей (аустенитных, ферритных, мартенситных, дуплексных), K — серого и ковкого чугуна. Устанавливается в державки токарные типа CNMG (проходные, для наружного и внутреннего точения). Артикул CNMG120404-FP-KT315 входит в линейку инструмента Wolverine PRO.

ОБЩИЕ ПАРАМЕТРЫ

Подача, мм/об	0,1 – 0,3
Глубина резания, мм	0,25 – 2,5
Тип покрытия	KT315 — кермет (K) с многослойным покрытием TiN / TiCN / TiN, метод PVD

СКОРОСТЬ РЕЗАНИЯ ПО ГРУППАМ МАТЕРИАЛОВ

м/мин — рекомендуемое значение и (диапазон) · цвет группы — по ISO 513

Гр.	Обрабатываемый материал	Vc, м/мин
P — СТАЛЬ
P1	Низкоуглеродистая (<0,3% C) и легкообрабатываемая сталь	440 (135–285)
P2	Средне- и высокоуглеродистая сталь (>0,3% C)	270 (180–400)
P3	Легированная и инструментальная сталь (до 330 HB, до 35 HRC)	210 (180–275)
P4	Легированная и инструментальная сталь (340–450 HB, 36–48 HRC)	210 (90–200)
P5	Ферритная, мартенситная, дисперсионно-твердеющая нерж. сталь (до 330 HB, до 35 HRC)	250 (150–330)
P6	Ферритная, мартенситная, дисперсионно-твердеющая нерж. сталь (340–450 HB, 36–48 HRC)	200 (135–285)
M — НЕРЖАВЕЮЩАЯ СТАЛЬ
M1	Аустенитная нержавеющая сталь	230 (135–270)
M2	Высокопрочная аустенитная и литая нержавеющая сталь	215 (135–270)
M3	Дуплексная (ферритно-аустенитная) нержавеющая сталь	200 (135–270)
K — ЧУГУН
K1	Серый чугун	275 (150–420)
K2	Ковкий чугун и ЧВГ (предел прочности до 550 МПа)	275 (150–420)
K3	Ковкий чугун и ЧВГ (предел прочности более 550 МПа)	230 (150–420)

Формула скорости резания: Vc = (π × Dc × n) / 1000, где Dc — диаметр заготовки (мм), n — частота вращения (об/мин).
