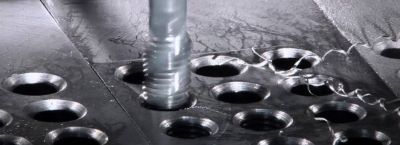

Получение конических посадочных мест в деталях часто вызывает вопросы у тех, кто привык работать только с цилиндрическими поверхностями. На самом деле эта технология построена на сочетании двух операций: сначала мы формируем направляющий канал спиральным сверлом, а затем доводим полость до нужной конусности специальным инструментом. Такой подход позволяет добиться высокой точности сопряжения, что критически для хвостовиков метчиков, центровых отверстий или установочных штифтов.

Ключевой параметр здесь — величина конусности, которая задается отношением разности диаметров к длине участка. В машиностроении распространены значения 1:10, 1:20, 1:30, а также стандартные конусы Морзе и метрические конусы. Для конуса Морзе №3 перепад составляет около 1:19,922, что дает угол примерно 1 градус 26 минут. Перед началом обработки необходимо точно рассчитать диаметр сверла, чтобы оставить припуск под чистовое прохождение развертки.

Исходный цилиндрический канал должен быть меньше малого конца будущего конуса на величину от 0,2 до 0,4 миллиметра. Для расчета используем формулу d = D - l * K, где D — большой диаметр конуса, l — длина конической части, K — значение конусности (например, для 1:10 K=0,1). Допустим, требуется отверстие с большим диаметром 20 мм, длиной 50 мм и конусностью 1:20. Тогда малый диаметр составит 20 - 50*0,05 = 17,5 мм, а сверло берем на 0,3 мм меньше — около 17,2 мм.

Однако на практике удобнее пользоваться таблицами из справочников, где для каждого номера конуса Морзе уже указаны диаметры предварительных отверстий. Для конуса Морзе №2 (большой диаметр 17,78 мм, малый 14,59 мм, длина 53 мм) рекомендовано сверло диаметром 14,3–14,5 мм. Завышение этого размера приведет к тому, что развертка будет снимать слишком тонкую стружку, притупляя режущие кромки, а занижение создаст риск перегрузки инструмента или его поломки.

Подбирая сверло для такой работы, обратите внимание на его заточку. Обычное спиральное сверло с двойной заточкой и поднутрением перемычки обеспечивает лучший выход стружки при глубине канала более трех диаметров. Для материалов вязкого типа, вроде конструкционной стали 45 или нержавейки, стоит использовать быстрорежущую сталь Р6М5 с углом при вершине 120 градусов, что уменьшает увод инструмента. При работе с чугуном или бронзой угол заточки уменьшают до 90–100 градусов, чтобы избежать сколов на выходе.

Глубина сверления должна строго соответствовать длине конуса плюс запас на выход развертки. Здесь часто делают ошибку: сверлят насквозь там, где нужно глухое дно, или, наоборот, не добирают миллиметр. Контролируйте положение режущей части по лимбу станка или используйте упорный винт на сверлильной головке. Для ручного сверления переносным электроинструментом применяйте кондуктор с закаленной втулкой, иначе даже небольшой перекос в 0,1 мм превратится в овальность после прохода развертки.

После получения цилиндрического канала приступают к чистовой обработке. Коническая развертка имеет продольные зубья, расположенные по винтовой или прямой линии, и хвостовик для закрепления в воротке или патроне станка. Количество зубьев для ручного инструмента варьируется от 6 до 10, для машинного — до 12. Чем больше зубьев, тем чище поверхность, но выше усилие подачи. Не стоит пытаться снять весь припуск за один проход — разбивайте операцию на два этапа: черновой (снимаем около 0,3–0,5 мм по диаметру) и чистовой (0,1–0,15 мм).

Вращение при ручном развертывании должно быть плавным и равномерным, без рывков. Лучше делать один полный оборот вперед, затем пол-оборота назад для дробления стружки, иначе она налипнет на канавки и поцарапает поверхность. Для машинной обработки на вертикально-сверлильном станке задают частоту вращения не более 50–100 оборотов в минуту для диаметров 10–30 мм и ручную подачу штурвалом — автоматическая подача слишком агрессивна для конической формы.

Никогда не вращайте развертку в обратную сторону на полном ходу, если она застряла. Остановите станок, высвободите инструмент вращательным движением с небольшим покачиванием. При работе с глухими отверстиями перед началом засверлите на дне дополнительную лунку сверлом малого диаметра — она соберет стружку и не даст ей упираться в торец.

Выбор смазочно-охлаждающей жидкости зависит от обрабатываемого материала. Для углеродистых и легированных сталей применяйте сульфофрезол или смесь машинного масла с керосином (1:1). Алюминий и его сплавы обрабатывайте скипидаром с добавлением 20% касторового масла — обычная эмульсия вызывает налипание. Для чугуна достаточно керосина или сухого точения, но в последнем случае развертка изнашивается быстрее.

Одна из частых проблем — получение некруглого отверстия из-за биения инструмента. Перед началом проверьте радиальное биение развертки в патроне: допустимое значение для чистовой обработки не более 0,02 мм на длине 100 мм. Если показатель выше, перезажмите инструмент или замените переходную втулку. Также причиной овальности может быть несоосность сверлильного и направляющего отверстия при ручном ворочении — используйте угольник для контроля перпендикулярности.

В ремонтной практике иногда требуется восстановить поврежденный конус без замены детали. В этом случае рассверливают старый канал до следующего номера конуса Морзе (например, вместо №2 делают №3) и запрессовывают переходную втулку. Однако помните, что снятие слоя металла более 0,8 мм на сторону снижает усталостную прочность детали. Для ответственных узлов, вроде шпинделей станков, лучше согласовать такой ремонт с конструкторской документацией.

При работе с тонкостенными заготовками (трубами или литыми корпусами) существует опасность деформации стенок под действием радиального усилия. В таких ситуациях целесообразно сначала выполнить черновое развертывание с припуском 0,5 мм, затем снять деталь и выдержать ее для снятия внутренних напряжений, а чистовой проход делать после повторного закрепления. Для алюминиевых сплавов АМг5 или АК12 между операциями достаточно 10–15 минут естественного старения.

Не стоит забывать и о геометрии самой развертки. Угол заборного конуса (режущей части) для твердых материалов делают более пологим — 10–12 градусов, чтобы снизить усилие резания. Для мягких металлов, вроде меди или латуни, угол увеличивают до 25–30 градусов, иначе инструмент будет вдавливать, а не срезать материал. Калибрующая часть (ленточка) не должна иметь задир — перед использованием проведите по ней ногтем: если чувствуются заусенцы, притрите инструмент на мелкозернистом бруске с маслом.

Практический совет для начинающих: перед чистовым проходом обязательно промаркируйте глубину на развертке, нанеся риску ярким маркером. Это поможет вовремя остановить подачу, когда инструмент достигнет дна глухого отверстия. Для сквозных каналов контролируйте момент выхода обратным движением стружки — как только она начинает сыпаться с противоположной стороны, уменьшите усилие и делайте только вращение вперед без нажима.

В итоге качество конической поверхности напрямую зависит от правильного выбора предварительного сверла, соблюдения режимов резания и аккуратности при развертывании. Хотя этот процесс кажется сложнее обычного зенкерования, освоив его раз, вы получите возможность создавать разъемные соединения с идеальной центровкой, которые не разболтаются даже после сотен циклов сборки.
