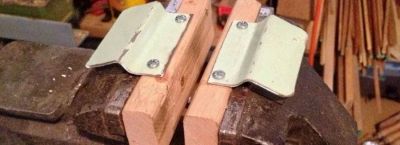

Когда перед слесарем встает задача согнуть листовую заготовку, а листогиба под рукой нет, классические тиски с набором защитных прокладок становятся главным инструментом. Подкладки здесь выполняют сразу две критически важные функции: они предохраняют поверхность металла от вмятин и задиров, которые неизбежно оставляют стальные губки, а также позволяют сформировать аккуратный радиус изгиба, а не ломать деталь под прямым углом с трещинами.

Для качественного результата недостаточно просто зажать полосу между двумя полосками металла — здесь действуют строгие законы механики и свойства материалов, которые нужно понимать.

Самое распространенное заблуждение — использовать в качестве подкладок любые мягкие обрезки, не обращая внимания на их твердость относительно обрабатываемой заготовки. Для листовой углеродистой стали обычного качества (Ст3, 10, 20) идеальным решением станут прокладки из красной меди или латуни толщиной от 0,5 до 1,5 мм, в зависимости от толщины самой детали.

Медь, обладая низким коэффициентом трения, не только предотвращает царапины, но и служит своеобразной смазкой при скольжении металла во время гибки. Алюминиевые пластины, хотя и мягче, быстрее деформируются под нагрузкой, теряя геометрию после двух-трех применений, поэтому для серийной работы внутри одной детали они не годятся.

При работе с нержавеющими сталями (12Х18Н10Т, AISI 304) ситуация меняется: аустенитная структура склонна к наклепу и схватыванию с медью при высоком давлении. В этом случае более грамотным выбором станут подкладки из листового дюралюминия Д16Т толщиной 1–2 мм, покрытые тонким слоем солидола или циатима.

Для алюминиевых заготовок (АМг, АД31) в качестве прокладок выступают полосы из текстолита или винипласта толщиной 2–3 мм, поскольку любой металлический контакт оставит на мягком алюминии заметный след. Иногда в ход идут обрезки транспортерной ленты толщиной 4 мм, но они дают заметную упругую деформацию, искажающую угол гиба.

Решающий параметр при выборе толщины подкладок — это соотношение радиуса изгиба к толщине исходного листа. Из практики: чтобы получить радиус R, равный удвоенной толщине материала (например, R=4 мм при листе 2 мм), верхняя кромка подкладки должна выступать над губками тисков на величину этого радиуса.

Для этого используют комбинацию из основной толстой прокладки и дополнительной тонкой регулировочной полосы. Слишком малый радиус (менее 0,5 толщины листа) для сталей гарантированно вызовет трещину на внешней стороне сгиба — предел текучести материала просто не позволяет растянуться наружным волокнам без разрушения.

Процесс начинается с тщательной подготовки: кромки тисков должны быть идеально параллельны, а их зажимные поверхности — очищены от старой окалины и заусенцев. Заготовку размещают вместе с двумя подкладками так, чтобы линия будущего перегиба точно совпадала с верхним краем губок.

При этом прокладки располагаются с обеих сторон детали — и со стороны удара молотка, и со стороны неподвижной губки. Один из секретов качественной гибки — зажать тиски с усилием, при котором заготовку еще можно слегка подтянуть рукой, но после окончательной фиксации она не проскальзывает.

Чрезмерное сжатие продавит мягкую подкладку и испортит поверхность.

Ударная часть операции требует использования молотка с массой, соотнесенной с толщиной листа: для заготовок до 1 мм подойдет слесарный молоток весом 300 г, для 2-3 мм — 500 г, для 4 мм — 800 г. Киянки из резины или полиуретана здесь пригодны только для финишной правки, поскольку они гасят энергию удара и не позволяют пластически деформировать толстый металл.

Первые удары наносят не по всей длине изгиба, а с отступом 10–15 мм от краев губок, постепенно перемещаясь к центру. Такой прием предотвращает образование «волны» на кромке, когда центр изгибается сильнее, чем края.

Величина пружинения (упругого возврата) зависит от модуля упругости материала и реального радиуса гибки. Для мягкой стали Ст3 при толщине 2 мм и радиусе 6 мм угол пружинения составит около 1,5–2 градусов.

Значит, заготовку нужно перегибать на этот угол дополнительно, то есть добиваться не 90°, а 92° в холодном состоянии. Для дюралюминия эта поправка достигает 3-4 градусов из-за более низкого модуля упругости.

Контролировать угол проще всего с помощью самодельного шаблона из плотного картона или тонкой фанеры, прикладывая его к еще зажатой в тисках детали до того, как вы ее отпустите.

Случаи, когда требуется получить коробчатое изделие с двумя параллельными сгибами, диктуют необходимость в сменных подкладках разной высоты. Первый сгиб делают с низкими прокладками, после чего деталь переворачивают и для второго сгиба используют более высокие проставки, которые компенсируют уже отогнутую полку.

Типичная ошибка — пытаться согнуть вторую сторону, не подложив под первую полку деревянный брусок: тогда зажатый в тисках край деформируется от собственного веса и вибраций молотка. Правильная последовательность: после первого сгиба вставляют между полками дистанционную вставку из алюминия или плотного дерева, толщиной точно равной расстоянию между стенками будущей коробки.

Для листов толщиной свыше 4 мм из конструкционной стали обычная ручная гибка в тисках становится малопроизводительной, и здесь на помощь приходит локальный нагрев места сгиба газовой горелкой до вишнево-красного цвета (около 800°C). Подкладки в таком режиме из меди или латуни применять нельзя — они расплавятся; вместо них используют стальные закаленные пластины с графитовой смазкой, предотвращающей приваривание.

После гибки нагретую зону оставляют остывать на воздухе, а не охлаждают водой, иначе возникнут закалочные трещины. Размер зоны нагрева не должен превышать ширины, равной пяти толщинам листа, чтобы остальной массив металла работал как теплоотвод.

Изготовление самих подкладок не требует высокой точности: достаточно нарезать полосы шириной на 5–7 мм больше, чем ширина губок тисков, и длиной, перекрывающей зону гибки с запасом 20 мм с каждой стороны. Рабочие кромки этих полос следует притупить мелким напильником, убрав острые грани, которые могут врезаться в заготовку при сильном зажиме.

Хранить набор прокладок лучше в одной связке, промаркировав по материалу и толщине, чтобы не тратить время на поиск подходящей детали в процессе работы. Одна пара подкладок из меди толщиной 1,5 мм при аккуратном обращении выдерживает до 50 циклов гибки стали 2 мм без заметной деформации, после чего их достаточно прокатать между стальными плитами для выравнивания.

Когда требуется согнуть узкую полосу шириной менее 15 мм, тиски с параллельными губками часто не могут надежно зафиксировать заготовку из-за малой площади контакта. Выход — использовать две пары подкладок, установленных по краям полосы, оставляя центральную часть свободной.

При этом зажимное усилие передается только через прокладки, что позволяет точно дозировать давление. Не стоит забывать про такую деталь, как смазка контактирующих поверхностей: нанесение тонкого слоя Литола или Циатима на подкладки перед зажимом снижает силу трения на 30–40%, делая изгиб более плавным и предотвращая задиры на материале детали.
