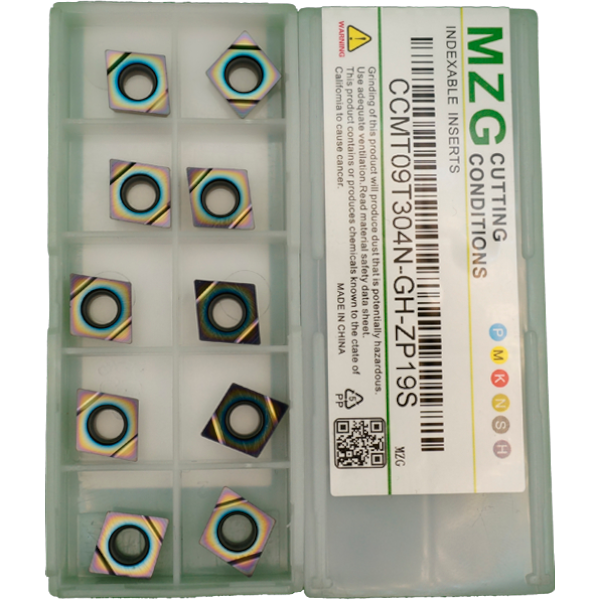

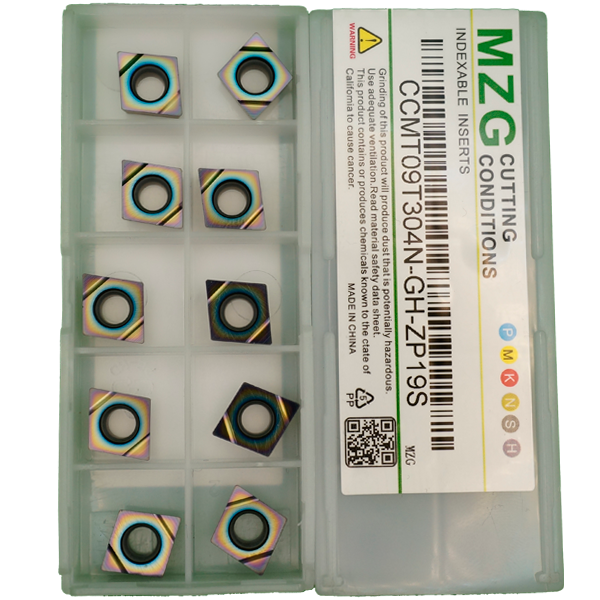

CCMT09T304N-GH-ZP19S Пластина токарная

Твердосплавная сменная пластина CCMT09T304N-GH-ZP19S, с вакуумным напылением PVD, предназначена для:

         стали - черновая обработка при нормальных условиях резания, или легкая черновая и получистовая обработка при тяжелых условиях резания;

         нержавеющей стали - черновая обработка при тяжелых условиях резания;

         чугуна - черновая обработка при тяжелых условиях резания.

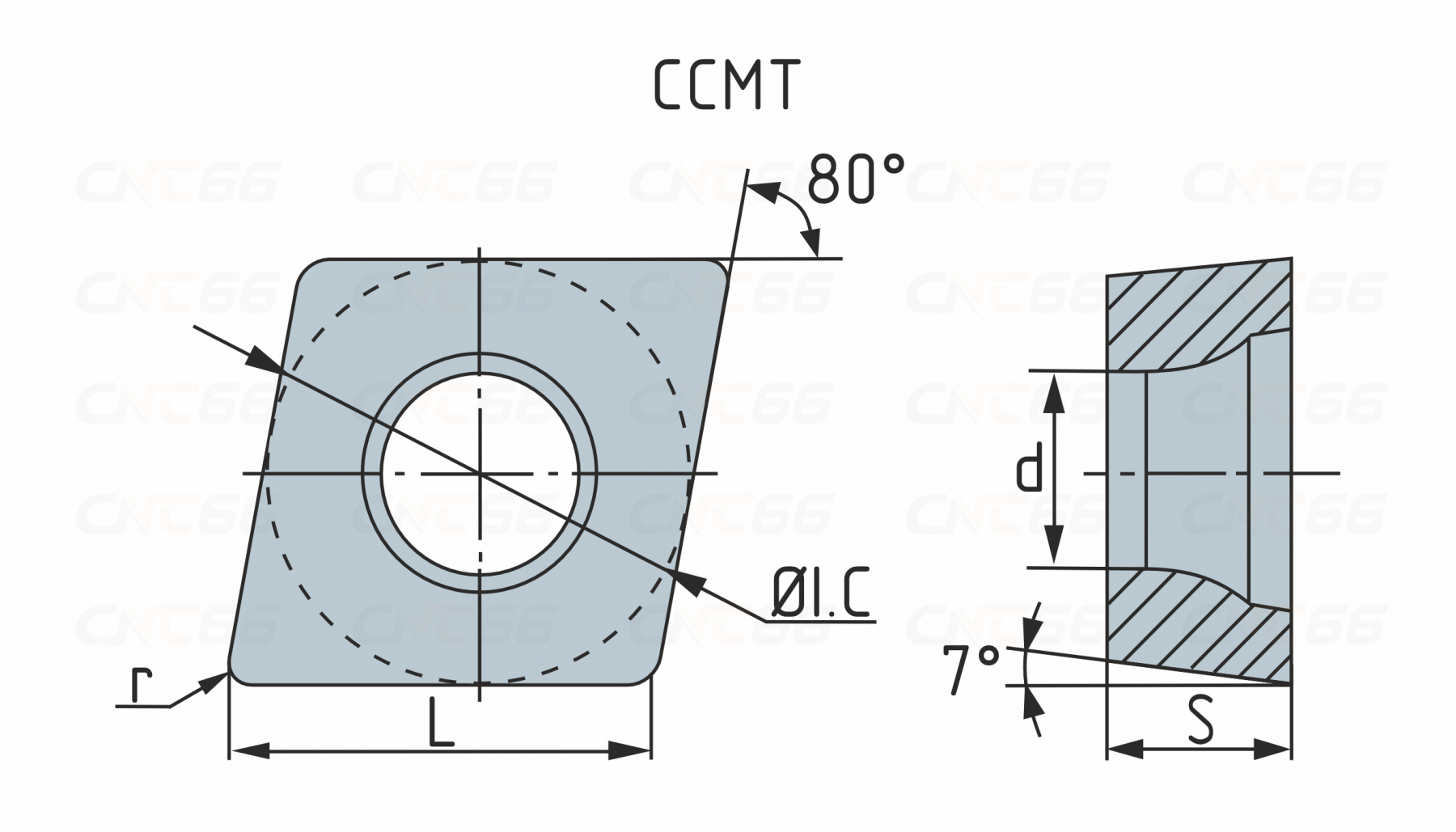

Форма пластины C (ромб 80°). Область применения: • Расточные державки: S...-SCKCR/L, S...-SCLCR/L • Проходные державки: SCACR/L, SCLCR/L

Примечание:

Хорошие условия резания - Высокие скорости. Непрерывное резание. Предварительно обработанные заготовки. Высокая жесткость системы "станок-приспособление-инструмент-деталь"(СПИД).

Нормальные условия резания - Умеренные скорости резания. Контурное точение. Поковки и отливки. Достаточно жесткая система СПИД.

Тяжелые условия резания - Невысокие скорости. Прерывистое резание. Толстая корка на литье или поковках. Нежесткая система СПИД.

• Обрабатываемый материал:

  P,M,K (Сталь, Нержавеющая сталь, Чугун)
• Торговая марка:

  MZG
• Покрытие:

  ZP19S
• Радиус при вершине r, мм:

  0.4
• Обозначение СМП по ISO:

  CCMT
• Размер пластины:

  9
• Длина режущей кромки L, мм:

  9.2
• Высота S, мм:

  3.97
• Диаметр отверстия d, мм:

  4.4
• Операция:

  Черновая, легкая черновая, получистовая
• Задний угол пластины:

  7° (C)
• Диаметр вписанной окружности, мм:

  9.525
