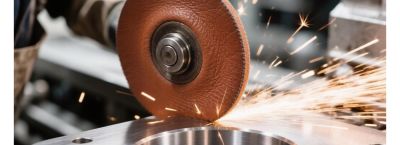

Полировка отверстия кожаным кругом

Когда перед вами стоит задача добиться зеркального блеска внутри цилиндрической полости, обычные абразивные инструменты часто пасуют из-за ограниченного доступа. Тут на сцену выходит проверенный десятилетиями прием, основанный на применении круга, спрессованного из специально обработанных шкур.

Такая оснастка отличается податливостью, что позволяет ей проникать в самые узкие места и равномерно прижиматься к стенкам даже при небольшом радиальном усилии.

Основой для подобного инструмента служат лоскуты натуральной дубленой кожи, которые нарезаются в виде дисков с наружным диаметром, превышающим размеры обрабатываемого канала на 5–15 миллиметров. Я предпочитаю использовать сыромятную или хромовую кожу толщиной 3–4 миллиметра, поскольку она хорошо удерживает абразивную пасту и не расслаивается в процессе вращения.

Для сборки конструкции берется металлическая оправка с резьбой М8 или М10, на которую последовательно надеваются подготовленные диски, пока общая высота набора не достигнет полуторной ширины рабочей зоны.

Существенное преимущество такого подхода кроется в способности круга к самоцентрированию за счет деформации его краев при контакте с деталью. В отличие от жесткого камня или шлифовальной головки, кожаный элемент огибает неровности, не выкрашивая их, а постепенно сглаживая.

Чтобы оснастка работала эффективно, перед началом операции ее необходимо пропитать составом, который одновременно служит смазкой и связующим для абразива. Классическая смесь готовится из веретенного масла и корундового микропорошка зернистостью М40 для предварительной стадии либо М10 для чистовой обработки.

Соотношение компонентов подбирается под конкретную задачу: на одну часть масла добавляют три части порошка, получая густую кашицу. Этой пастой равномерно покрывают внешнюю цилиндрическую поверхность собранного инструмента, после чего дают ему поработать вхолостую в течение минуты для распределения состава по всей площади.

Для отверстий диаметром до 20 миллиметров лучше взять круг, собранный из одного слоя кожи, тогда как при работе с каналами 30–50 миллиметров потребуется пакет из четырех-пяти дисков, каждый из которых вырезается чуть меньше предыдущего для создания ступенчатого профиля.

Режимы резания здесь сильно отличаются от стандартного шлифования: окружная скорость не должна превышать 12–15 метров в секунду, что при диаметре оснастки 40 миллиметров соответствует частоте вращения шпинделя порядка 6000 оборотов в минуту. Превышение этого предела ведет к разогреву поверхности заготовки выше 80 градусов Цельсия, в результате чего кожа начинает дубеть и теряет эластичность, а масляная пропитка выгорает.

Саму деталь стоит закрепить в тисках или патроне, обеспечив свободный доступ с торца, а шпиндель станка оснастить регулируемой подачей до 0,05–0,1 миллиметра на оборот.

Для ручного труда на пневматической или электрической дрели с регулировкой оборотов типичные значения составят 2500–4000 минут в минус первой степени, причем работать лучше короткими циклами по 10–15 секунд с последующим извлечением инструмента для контроля температуры. Я настоятельно советую ввести в практику правило: если капля воды, брошенная на край отверстия, мгновенно вскипает, следует сделать паузу и дать металлу остыть до комнатной температуры.

Самым сложным для освоения считается момент касания круга с кромкой канала — из-за своей упругости оснастка стремится выскочить наружу или, наоборот, втянуться внутрь. Чтобы этого избежать, на оправке делают ограничительное кольцо из стальной шайбы толщиной 2 миллиметра, которая упирается в торец заготовки.

При обработке глухих полостей дно сверлят предварительным отверстием диаметром 3 миллиметра для выхода воздуха и избытка пасты, иначе под кругом создастся гидравлический затвор, резко увеличивающий осевое усилие.

Нельзя игнорировать и качество подготовки поверхности перед финишной операцией — после обычного сверления или растачивания на стенках остаются микроскопические гребни высотой до 10–15 микрометров. За один проход такой слой не снять, поэтому рационально разбить процесс на три этапа: сначала работать зерном М40 на скорости 5000 мин−1 первые 30 секунд, затем сменить пасту на М20 и снизить обороты до 4000, и наконец применить М10 или даже М5 при вращении 2500–3000 оборотов в минуту.

Каждую смену состава круг необходимо тщательно очищать от остатков предыдущей пасты, для чего используют жесткую волосяную щетку и уайт-спирит. Если пренебречь этой процедурой, крупные частицы абразива приведут к появлению глубоких рисок, зашлифовать которые потом будет крайне затруднительно.

На время промывки стоит подготовить второй набор инструмента, чтобы не прерывать технологическую цепочку на полчаса.

Для цветных металлов вроде алюминия или бронзы вязкость пасты уменьшают вдвое, добавляя вместо масла керосин, который лучше отводит тепло и предотвращает налипание стружки. Латунь и низкоуглеродистые стали, напротив, требуют более густой смазки с добавлением 10% скипидара, обеспечивающего легкое прилипание порошка к инструменту.

А вот закаленные сплавы с твердостью выше 45 HRC лучше обрабатывать смесью на основе хромовой пасты ГОИ, причем кожу для таких целей берут толщиной не более 1,5 миллиметров.

Интересно, что при доводке отверстий в вязких аустенитных сталях обычная отработанная методика не дает результата из-за наклепа поверхности. Выходом служит использование круга из мягкой юфтевой кожи с периодическим нанесением на него раствора парафина в уайт-спирите (пропорция 1:5), который действует как антиадгезионная добавка.

После такой подготовки абразив работает по принципу микрорезания, а не пластического деформирования, и необходимая чистота достигается за три-четыре прохода без перегрева.

Диапазон возможностей этого инструмента расширяется, если применить конусный круг, выточенный из цельного куска кожи толщиной 10 миллиметров на токарном станке. Он незаменим для полировки конических и фасонных отверстий, например, в седлах клапанов двигателей внутреннего сгорания.

Угол конуса подбирается по чертежу с точностью до получаса, а упорный подшипник скольжения на хвостовике оправки позволяет сохранять постоянное осевое усилие.

Встречаются ситуации, когда диаметр проема слишком мал (менее 5 миллиметров) — тогда кожу распускают на полоски шириной 2–3 миллиметра и наматывают в несколько слоев на гладкий стальной стержень, фиксируя концы нитью из хлопка. Такой импровизированный жгут при вращении ведет себя как многониточная щетка, сглаживая впадины после сверления твердосплавным инструментом.

После одного-двух циклов его пропитывают алмазной пастой зернистостью 5/3 микрометра и получают шероховатость Ra 0,04, недоступную для стандартных хоновальных головок.

Если работа ведется с крупногабаритной деталью, установленной на расточном станке, я рекомендую монтировать кожаную оснастку не на вращающийся шпиндель, а на неподвижную оправку с байонетным замком, совершая возвратно-поступательные движения подачи при вращении заготовки. Такой метод исключает биение инструмента, вызванное его неравномерным износом, и позволяет обрабатывать отверстия длиной до пяти калибров (в случае с соотношением L/D более 3:1).

В ходе прохода подачу устанавливают в диапазоне 20–40 миллиметров в минуту, а частоту вращения детали ограничивают 150 оборотами в минуту, чтобы паста не разбрызгивалась.

Качество финишной поверхности легко проконтролировать визуально по отражению предметов в стенках канала — при зеркальном блеске должна отсутствовать какая-либо рябь. Для ответственных соединений в гидравлике или пневматике дополнительно используют проверку на плоскостность с помощью оптической линейки, но обычно двух циклов с пастой М5 на скорости 1000 мин−1 оказывается достаточно для создания герметичного уплотнения.

Завершающий штрих — обработка сухим войлочным кругом для удаления масляной пленки, после чего отверстие готово к сборке без дополнительной промывки.
