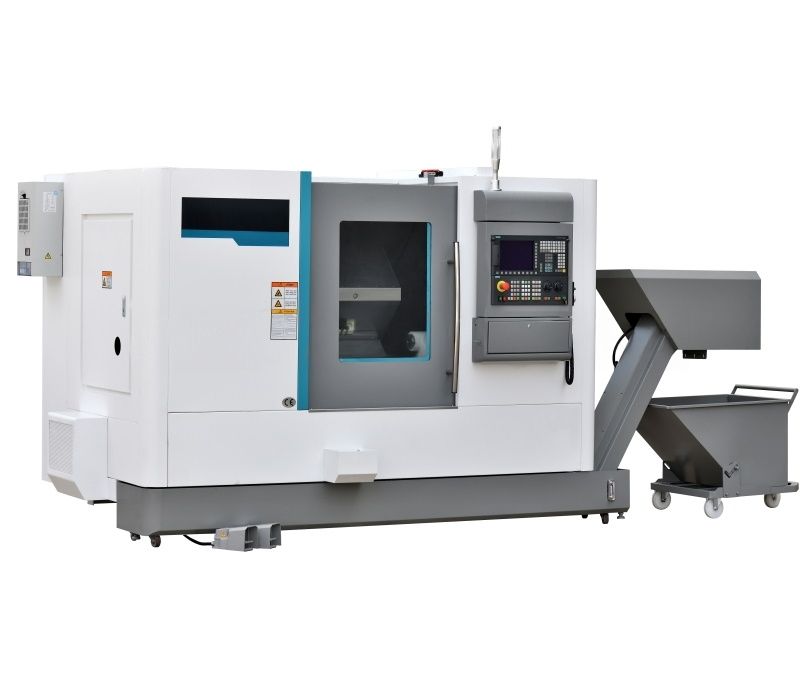

Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)

Артикул: TL52-500-2 Скопировано
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2) Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2) Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2) Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2) Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2) Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Горизонтальный токарный станок с ЧПУ TL52-500 (спецификация 2)
Бренд: MetalСraft
Оставить отзыв
В наличии ()
Авторизуйтесь чтобы увидеть оптовые цены

Розничная цена

0 ₽

Оптовая цена

0
− +
Нашли дешевле? Сделаем скидку!
Характеристики Описание Отзывы
Характеристики
  • Торговая марка:
    MetalСraft

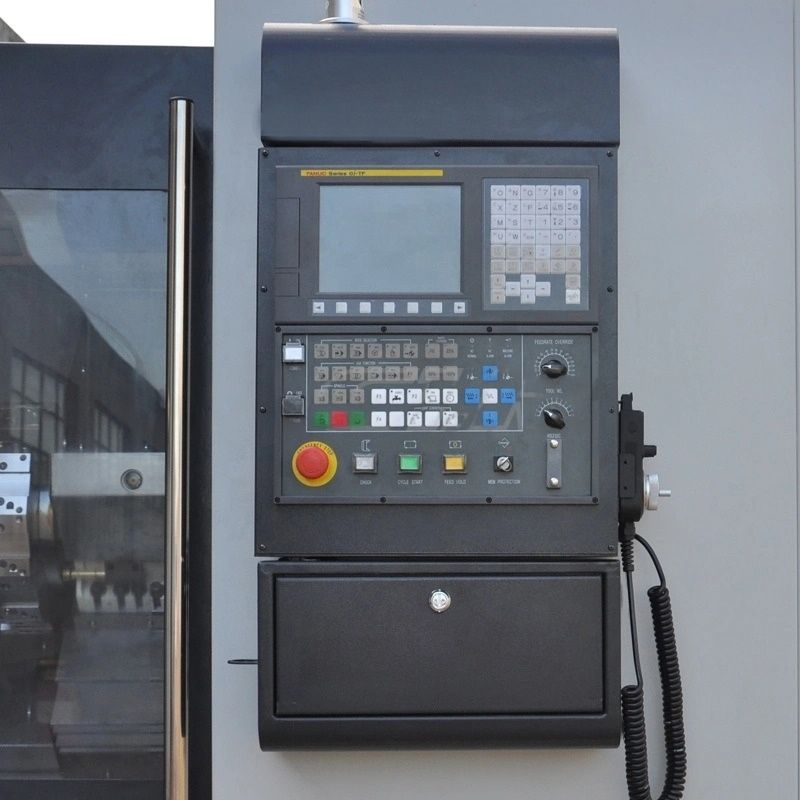

  • Система управления:
    FANUC 0i Mf(5) Plus
  • Модель станка:
    TL52-500-2
  • Ход по оси X / Z / Y, мм:
    235 / 600
  • Мощность привода оси X / Z / Y, кВт:
    2 / 2
  • Ускоренная подача по оси X / Z / Y, м/мин:
    30 / 30
  • Точность позиционирования, мм:
    ±0.008
  • Габаритные размеры станка (Д x Ш x В), мм:
    4500 x 1850 x 2000
  • Вес станка, кг:
    4300
  • Повторяемость, мм:
    ±0.006
  • Угол наклона станины:
    45°
  • Максимальный диаметр заготовки, мм:
    520
  • Максимальный диаметр точения, мм:
    420
  • Максимальная длина точения, мм:
    500
  • Максимальный диаметр прутка, мм:
    52
  • Модель двигателя оси X / Z / Y:
    FANUC is12B/3000 / FANUC is12/3000
  • Модель шпинделя:
    А2-6

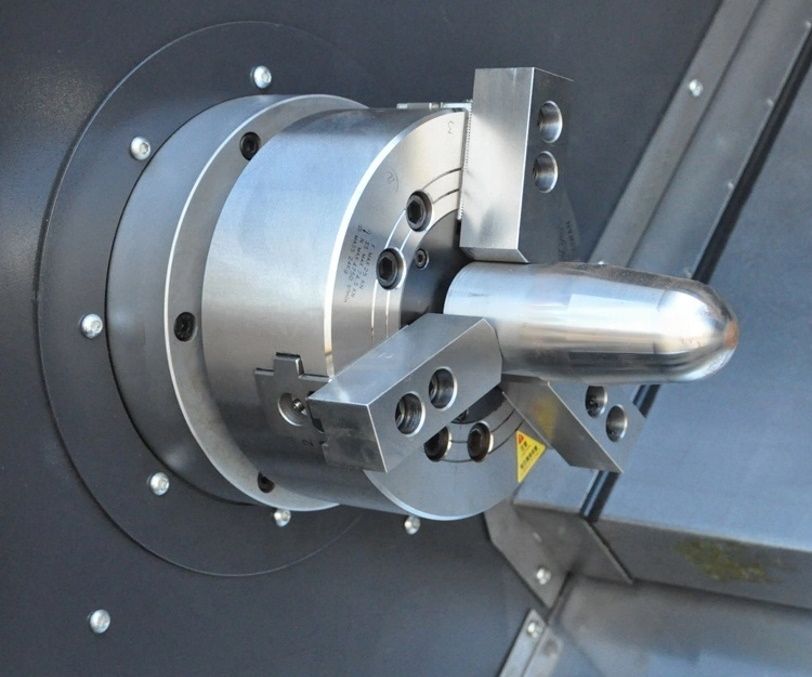

  • Размер токарного патрона:
    8 дюймов / 203 мм
  • Модель двигателя шпинделя:
    FANUC ilP30/8000-B
  • Максимальная скорость вращения шпинделя, об/мин:
    4000
  • Диаметр отверстия шпинделя, мм:
    65
  • Мощность двигателя шпинделя (15 мин / 60 мин), кВт:
    15 / 18.5
  • Максимальный крутящий момент (15 мин / 60 мин), Нм:
    191 / 236
  • Сечение наружной державки, мм:
    25 x 25
  • Диаметр расточной державки, мм:
    40

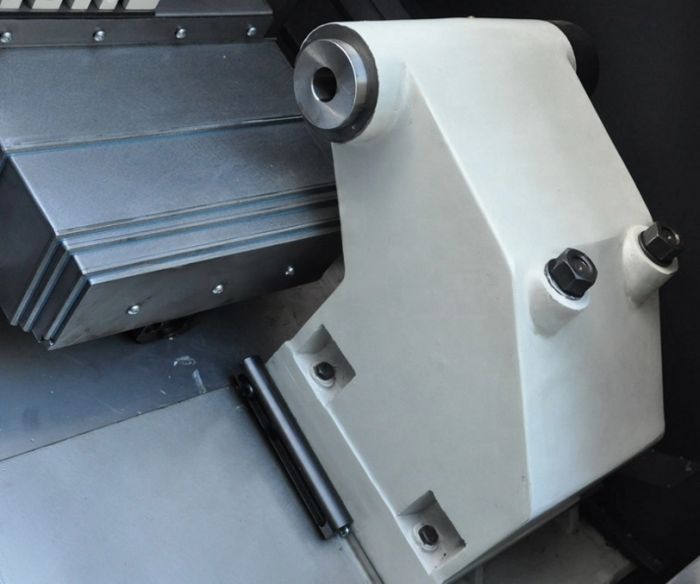

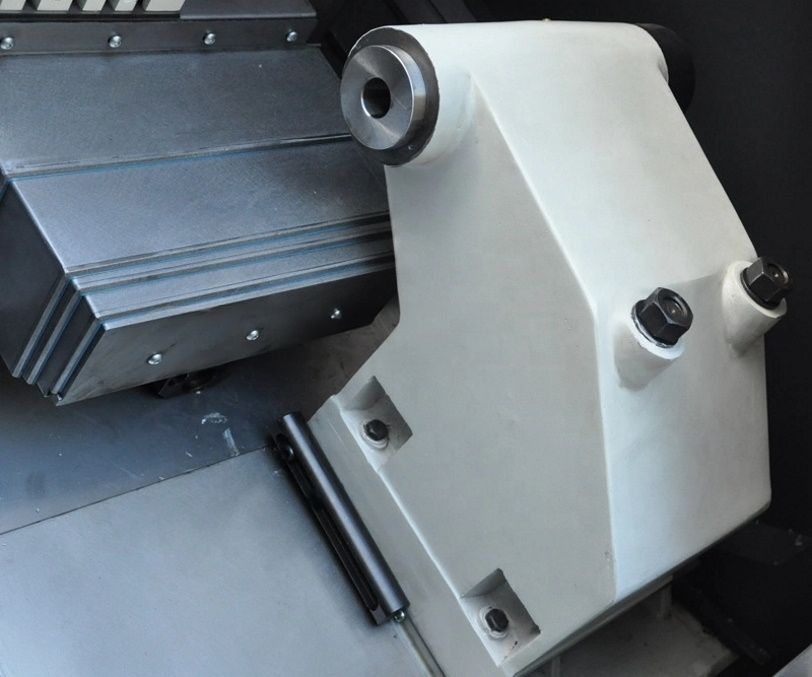

  • Тип задней бабки:
    Гидравлическая с программируемой пинолью
  • Конус пиноли задней бабки:
    MT4
  • Ход пиноли задней бабки, мм:
    120
  • Диаметр пиноли задней бабки, мм:
    80
  • Тип револьверной головки:
    Без привода
  • Перемещение задней бабки, мм:
    600
  • Передаточное отношение:
    1 : 1.4
  • Количество устанавливаемых инструментов:
    12
Описание

Токарный станок с ЧПУ MetalCraft TL52-500-2 (спецификация №2) используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Mf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка TL52-500-2:

• Станина с наклоном 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система Renishaw для привязки инструмента (входит в указанную спецификацию)

Стандартная комплектация
№ п/пНаименованиеПримечаниеКоличество
1Система управленияFANUC 0i Mf(5) Plus (Япония)1 шт.
2ШпиндельА2-6 (Тайвань)1 шт.
3Двигатель шпинделяFANUC βilP30/8000-B (Япония)1 шт.
4Подшипники шпинделяNSK (Япония)1 шт.
5Сервоприводы по осям X / ZFANUC βis12B/3000 / FANUC βis12/3000 (Япония)1 шт.
6Винтовая пара по осям X / ZТайвань1 шт.
7Линейные направляющие качения по осям X / ZТайвань1 шт.
8Револьверная головкаТайвань1 шт.
9Радиальный держатель инструмента-2 шт.
10Осевой держатель инструмента-1 шт.
11Держатель расточного инструмента-3 шт.
12Переходная втулка-3 шт.
13Переносной пульт управления-1 шт.
14Пистолет для подачи СОЖ-1 шт.
15Пневматический пистолет-1 шт.
16Приводная программируемая пиноль задней бабкиТайвань1 шт.
17Централизованная система смазки-1 комп.
18Трансформатор-1 комп.
19Автоматический конвейер для стружки-1 комп.
20Нормы безопасности СЕ-1 шт.
21Трехцветный индикатор состояния-1 шт.
22Светодиодное рабочее освещение-1 шт.
23Ящик с установочным инструментом-1 комп.

Дополнительные опции
№ п/пНаименованиеПримечание
1Маслоотделитель (сепаратор СОЖ)Включено в комплектацию
2Кондиционер электрошкафаВключено в комплектацию
3Датчик привязки инструмента Renishaw HPMAВключено в комплектацию
4Система автоматического измерения детали Renishaw OLP40-
5Оптические линейки для осей X / Y (Heidenhain)-
