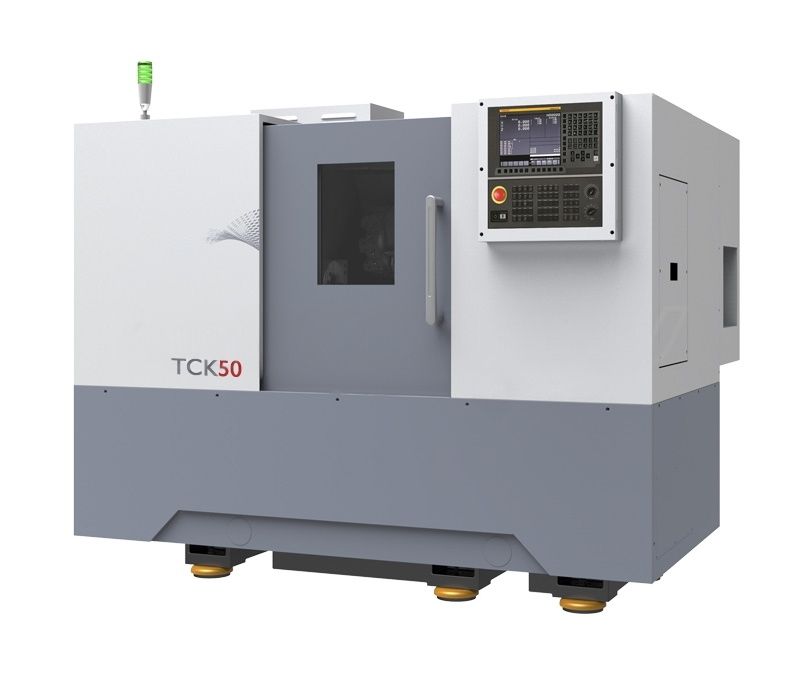

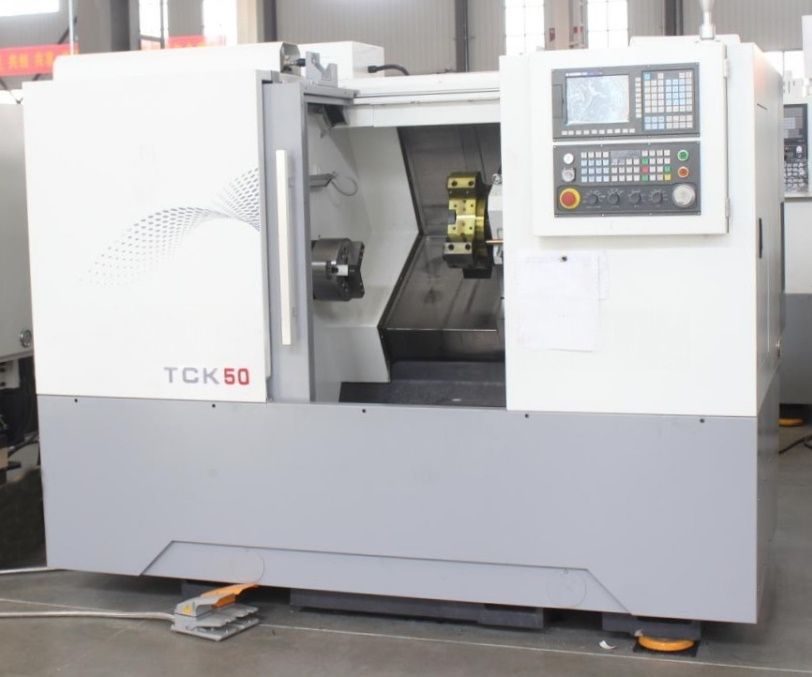

Горизонтальный токарный станок с ЧПУ TCK50-500

Артикул: TCK50-500 Скопировано
Горизонтальный токарный станок с ЧПУ TCK50-500 Горизонтальный токарный станок с ЧПУ TCK50-500 Горизонтальный токарный станок с ЧПУ TCK50-500
Горизонтальный токарный станок с ЧПУ TCK50-500
Горизонтальный токарный станок с ЧПУ TCK50-500
Горизонтальный токарный станок с ЧПУ TCK50-500
Бренд: MetalСraft
Оставить отзыв
В наличии 2 шт.
Авторизуйтесь чтобы увидеть оптовые цены

Розничная цена

0 ₽

Оптовая цена

0
− +
Нашли дешевле? Сделаем скидку!
Характеристики Описание Отзывы
Характеристики
  • Торговая марка:
    MetalСraft
  • Система управления:
    FANUC 0i Mf(5) Plus
  • Модель станка:
    TCK50-500
  • Ход по оси X / Z / Y, мм:
    200 / 550
  • Мощность привода оси X / Z / Y, кВт:
    2 / 2
  • Ускоренная подача по оси X / Z / Y, м/мин:
    30 / 30
  • Точность позиционирования, мм:
    ±0.008
  • Повторяемость, мм:
    ±0.004
  • Угол наклона станины:
    30°
  • Максимальный диаметр заготовки, мм:
    500
  • Максимальный диаметр точения, мм:
    290
  • Максимальная длина точения, мм:
    500
  • Максимальный диаметр прутка, мм:
    50
  • Модель двигателя оси X / Z / Y:
    FANUC is12B/3000 / FANUC is12/3000
  • Модель шпинделя:
    А2-6
  • Размер токарного патрона:
    8 дюймов / 203 мм
  • Модель двигателя шпинделя:
    FANUC iP22/6000
  • Максимальная скорость вращения шпинделя, об/мин:
    4000
  • Диаметр отверстия шпинделя, мм:
    65
  • Мощность двигателя шпинделя (15 мин / 60 мин), кВт:
    11 / 15
  • Максимальный крутящий момент (15 мин / 60 мин), Нм:
    105 / 191
  • Сечение наружной державки, мм:
    25 x 25
  • Диаметр расточной державки, мм:
    40
  • Подача СОЖ через револьверную головку:
    Включено

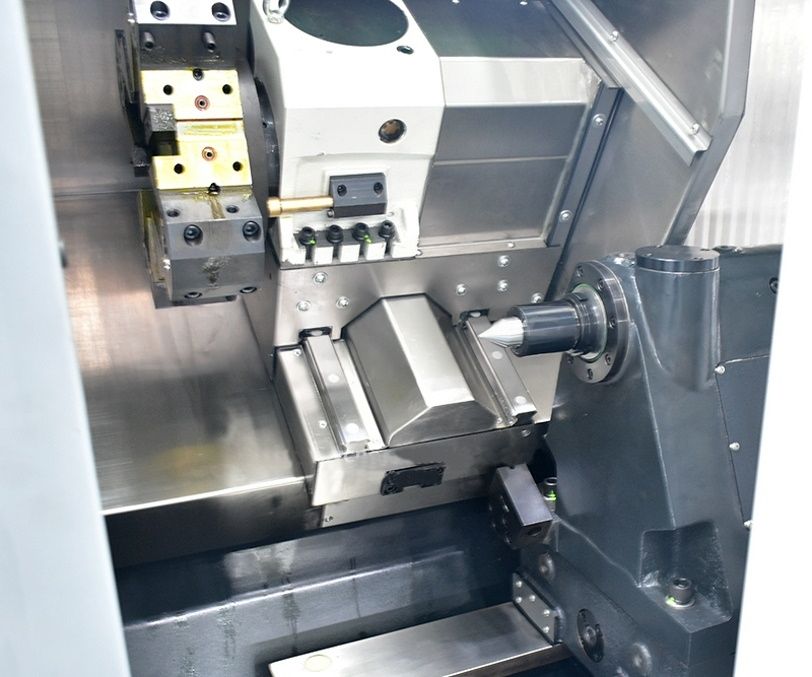

  • Тип задней бабки:
    Гидравлическая с программируемой пинолью
  • Конус пиноли задней бабки:
    MT5
  • Ход пиноли задней бабки, мм:
    100
  • Диаметр пиноли задней бабки, мм:
    80
  • Тип револьверной головки:
    Без привода
  • Перемещение задней бабки, мм:
    450
  • Количество устанавливаемых инструментов:
    12
  • Габаритные размеры упаковки (Д x Ш x В), мм:
    3429 x 2135 x 1919
  • Вес станка в упаковке, кг:
    3800
Описание

Токарный станок с ЧПУ MetalCraft TCK50-500 используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам THK (Япония) / HIWIN (Тайвань) / PMI (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Mf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка TCK50-500:

• Максимальная длина обработки 500 мм
• Надежные и высокопроизводительные привода FANUC (Япония)
• Наклонная станина 30°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
• Высокотехнологичная система привязки инструмента HPMA Renishaw (Великобритания)

Стандартная комплектация
№ п/пНаименованиеПримечаниеКоличество
1Система управленияFANUC 0i Mf(5) Plus (Япония)1 шт.
2Гидравлический патрон шпинделяAutogrip / SEOAM (Тайвань / Южная Корея)1 шт.
3Двигатель шпинделяFANUC βiP22/6000 (Япония)1 шт.
4Сервоприводы по осям X / ZFANUC βis12B/3000 / FANUC βis12/30001 шт.
5Винтовая пара по осям X / ZTHK / HIWIN / PMI (Япония / Тайвань / Тайвань)1 шт.
6Линейные направляющие качения по осям X / ZTHK / HIWIN / PMI (Япония / Тайвань / Тайвань)1 шт.
7Револьверная головка-1 шт.
8Радиальный держатель инструмента-2 шт.
9Осевой держатель инструмента-1 шт.
10Держатель расточного инструмента-1 шт.
11Переходная втулкаДля инструмента Ø20 мм (1), Ø25 мм (1), Ø32 мм (1)3 шт.
12Переносной пульт управления-1 шт.
13Пистолет для подачи СОЖ-1 шт.
14Пневматический пистолет-1 шт.
15Приводная программируемая пиноль задней бабкиТайвань1 шт.
16Централизованная система смазки-1 комп.
17Трансформатор-1 комп.
18Автоматический конвейер для стружки-1 комп.
19Нормы безопасности СЕ-1 шт.
20Трехцветный индикатор состояния-1 шт.
21Светодиодное рабочее освещение-1 шт.
22Ящик с установочным инструментом-1 комп.

Дополнительные опции
№ п/пНаименованиеПримечание
1Датчик привязки инструмента Renishaw HPMAВключено в комплектацию
2Маслоотделитель (сепаратор СОЖ)Включено в комплектацию
3Кондиционер электрошкафаВключено в комплектацию
4Система автоматического измерения детали Renishaw OLP40-
5Оптические линейки для осей X / Y (Heidenhain)-
