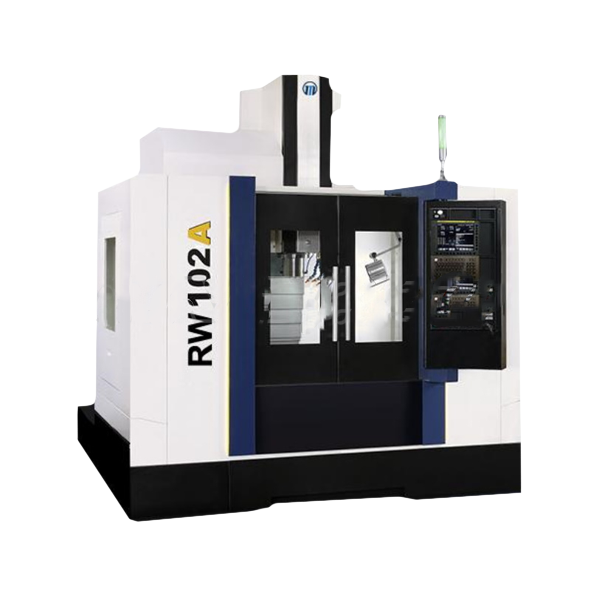

Вертикальный фрезерный обрабатывающий центр с ЧПУ RW102A

Фрезерный центр с ЧПУ Munzer RW102A применяется для комплексной обработки детали и позволяет эффективно решить широкий спектр задач (фрезерование, сверление, нарезание резьбы, развертывание отверстий, зенкерование, растачивание). Станки данной серии широко используется для изготовления пресс-форм, в инструментальном производстве, автомобильной промышленности, машиностроении и других отраслях.

Преимущества Munzer RW102A:

• Современная система управления FANUC 0i-MF(5) с широкими функциональными возможностями
• Вертикальный шпиндель с максимальной скоростью вращения до 12000 об/мин (модель FANUC biI12/12000)
• Большой инструментальный магазин на 24 позиции
• Рабочий стол размером 1120 x 520 мм с максимальной грузоподъемностью 650 кг

Стандартная комплектация
№ п/п	Наименование	Примечание	Количество
1	Система управления	FANUC 0i-MF(5) (Япония)	1 комп.
2	Двигатель шпинделя	FANUC bil12/12000 (Япония)	1 шт.
3	Сервопривод по оси X	FANUC bis22 (Япония)	1 шт.
4	Сервопривод по оси Y	FANUC bis22 (Япония)	1 шт.
5	Сервопривод по оси Z	FANUC bis30 (Япония)	1 шт.
6	Линейные направляющие по осям X / Z / Y	PMI (Тайвань)	1 шт.
7	Шарико-винтовая передача по осям X / Z / Y	40x16, PMI (Тайвань)	1 шт.
8	Подшипники винтовой пары по осям	BST30X62-1BP4, NTN (Япония)	1 шт.
9	Масляное охлаждение шпинделя	BT40, ROYAL (Тайвань)	1 шт.
10	Система автоматической смазки	-	1 комп.
11	Система охлаждения	-	1 комп.
12	Пневматическая система	-	1 комп.
13	Электрическая распределительная система	Schneider (Франция)	1 комп.
14	Система охлаждения	-	1 комп.
15	Гидравлическая система	-	1 комп.
16	Электрическая распределительная система	-	1 комп.
17	Теплообменник электрического шкафа	-	1 шт.
18	Генератор импульсов с ручным управлением	-	1 шт.
19	Светодиодное рабочее освещение	-	1 шт.
20	Трехцветный индикатор состояния	-	1 шт.
21	Пистолет подачи СОЖ	-	1 комп.
22	Пневматический пистолет	-	1 шт.
23	Кабина	-	1 шт.
24	Комплект для установки станка	-	1 комп.
25	Автоматическая смена инструмента	-	1 шт.
26	Короб для кабеля	Gizin (Тайвань)	1 шт.
27	Инструкция по эксплуатации	-	1 шт.

Дополнительные опции*
№ п/п	Наименование
1	Система управления 0iMF(3), AICC II (FANUC / Япония)
2	Двигатель шпинделя ail12/12000 (FANUC / Япония)
3	Система автоматического измерения детали OMP40 (Renishaw / Великобритания)
4	Датчик измерения инструмента TS27R (Renishaw / Великобритания)
5	Охлаждение через шпиндель 3MPa
6	4-осевой поворотный стол GXA-255H (Detron / Тайвань)

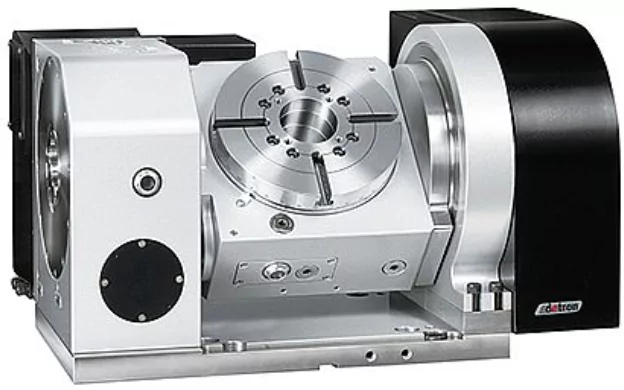

7	5-осевой поворотный стол GFA-210S (Detron / Тайвань)

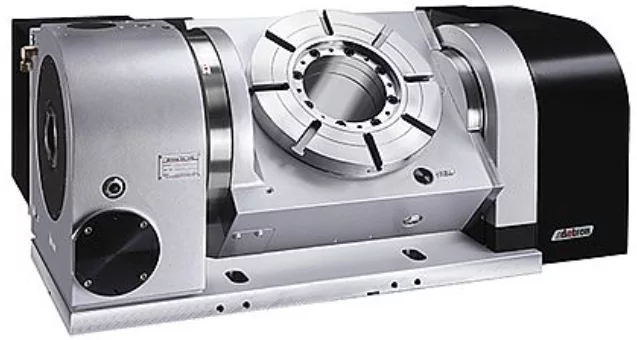

8	5-осевой поворотный стол GFA-320H (Detron / Тайвань)

* В стандартную комплектацию не входят и заказываются дополнительно.

5-осевые поворотные столы
Модель
	GFA-210S	GFA-320H
Тип стола	Компактный
Трансмиссия	Двухзаходная червячная передача
Скорость вращения, об/мин	33.3 (R) / 22.2 (T)	22.2 (R) / 16.6 (T)
Усилие зажима, Нм	600 (R) / 400 (T)	1600 (R) / 1600 (T)
Максимальный вес заготовки, кг	100 (горизонтально) / 70 (под наклоном)	200 (горизонтально) / 150 (под наклоном)
Высота центра, мм	246	380
