Устройство привязки инструмента по оси Z индикаторное с магнитным основанием

Описание Индикатор привязки инструмента - устройство позиционирования фрезы по оси Z фрезерного станка.

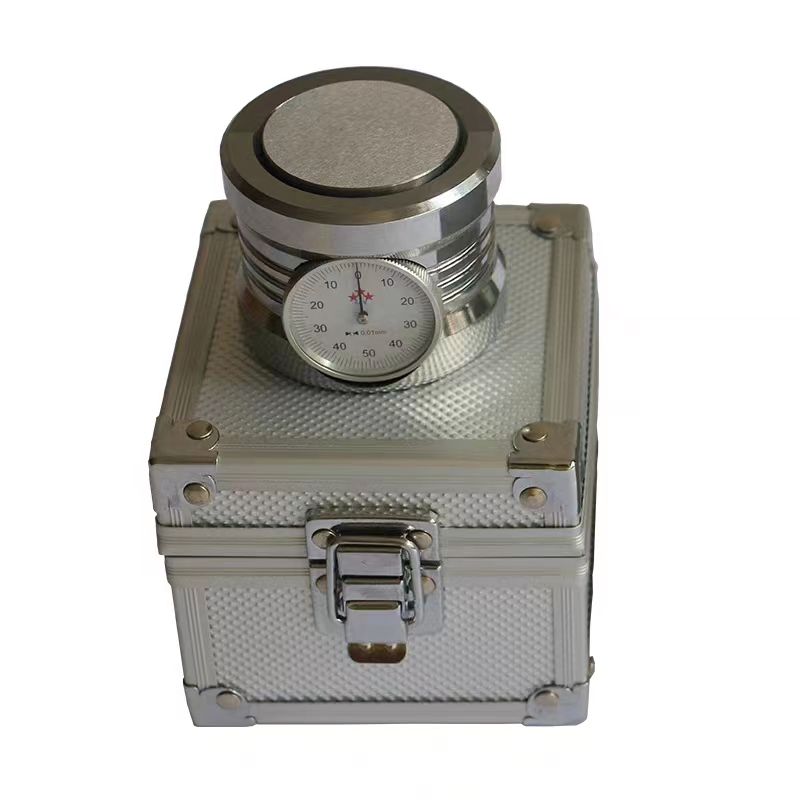

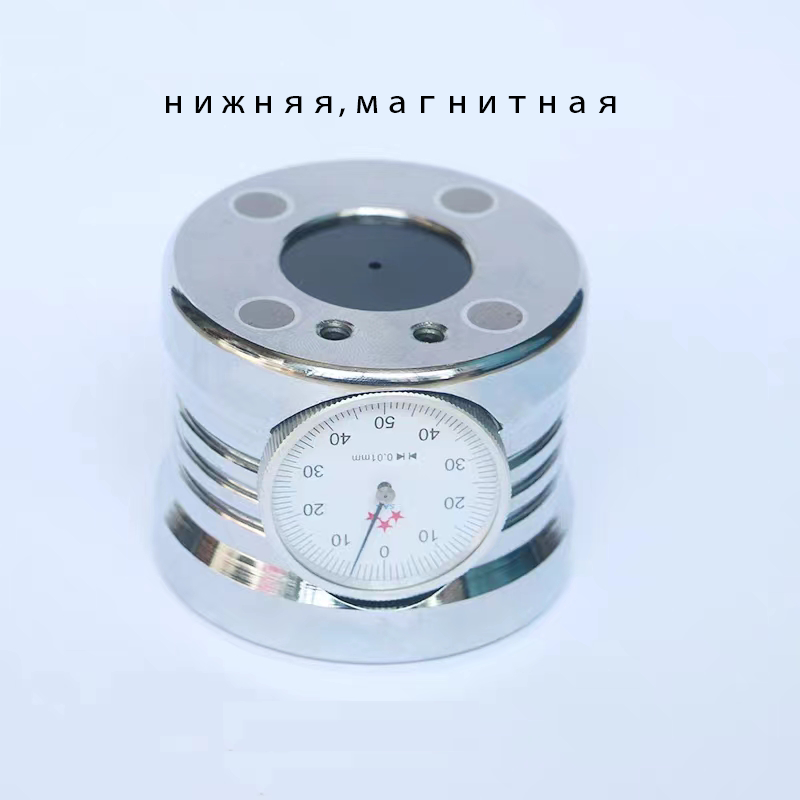

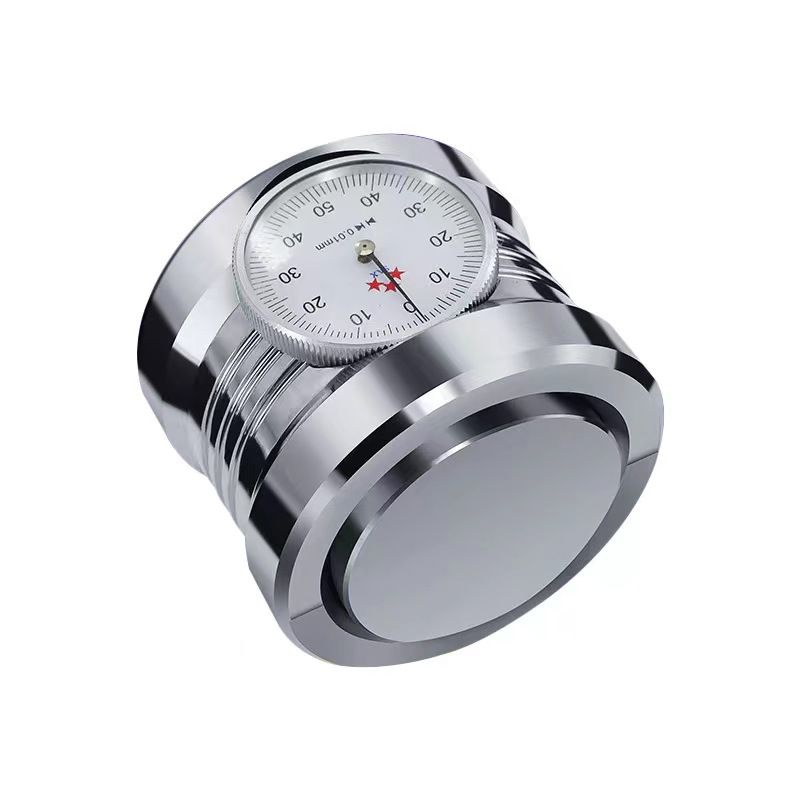

Конструкционно устройство привязки инструмента по оси Z состоит из стального корпуса с магнитным основанием, в корпус встроен подпружиненный шток с широким стальным верхом, соединенный с индикатором часового типа. При касании фрезой индикатор отражает перемещение контактной площадки.

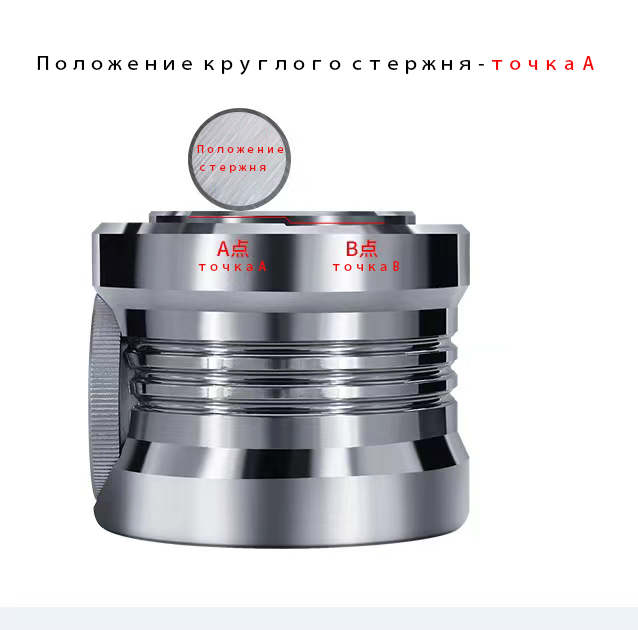

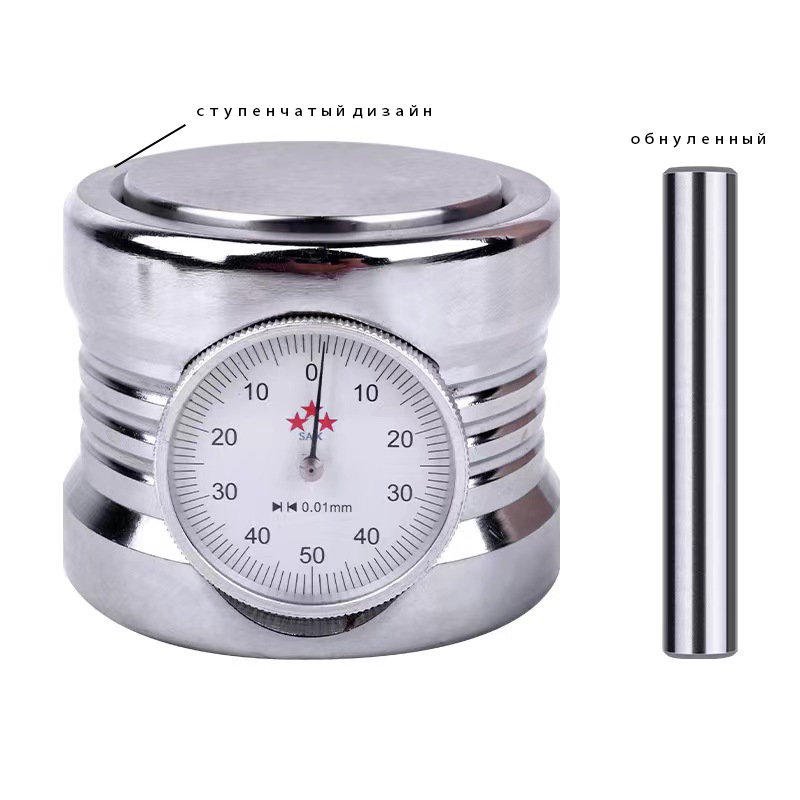

Опорная плоскость корпуса и контактная площадка шлифованные.

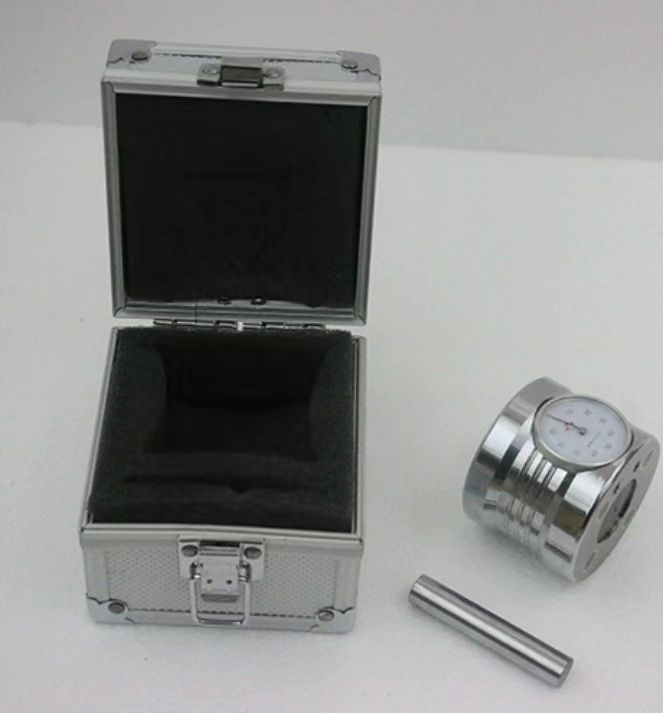

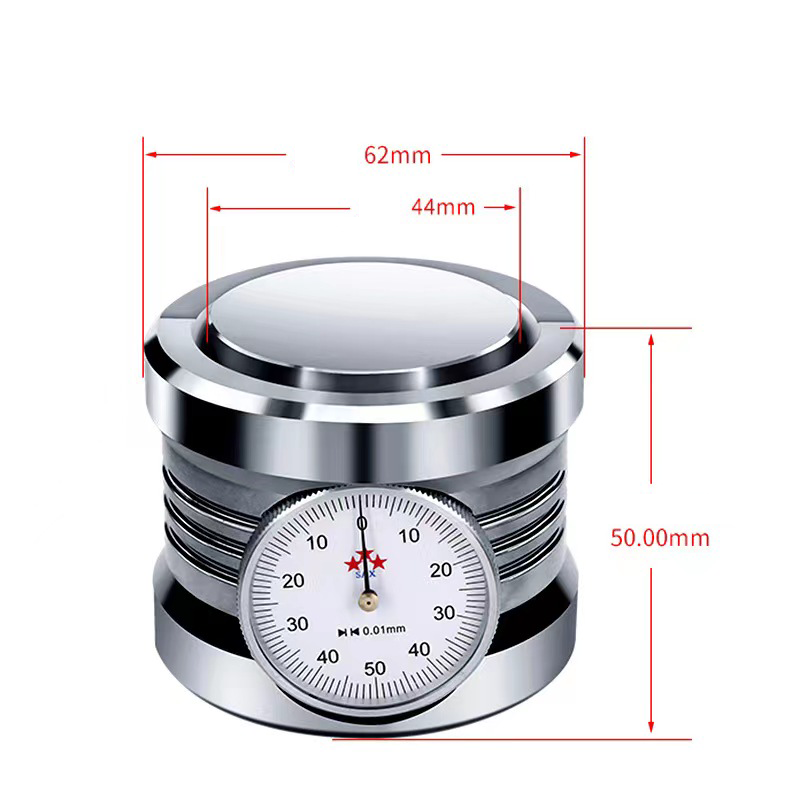

Характеристики устройства привязки инструмента по оси Z:
Точность позиционирования 10 мкм,
Ход штока 2 мм,
Высота 50 мм,
Диаметр корпуса 62 мм,
Диаметр контактной площадки 44 мм.

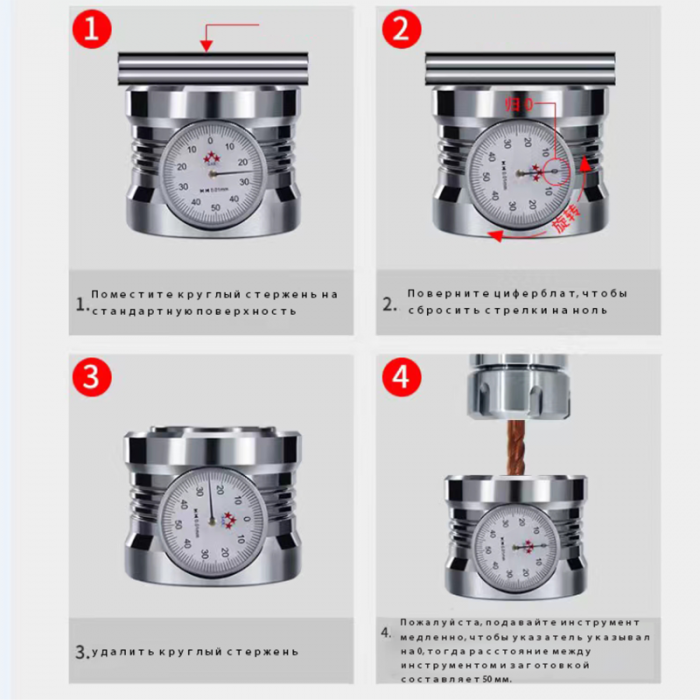

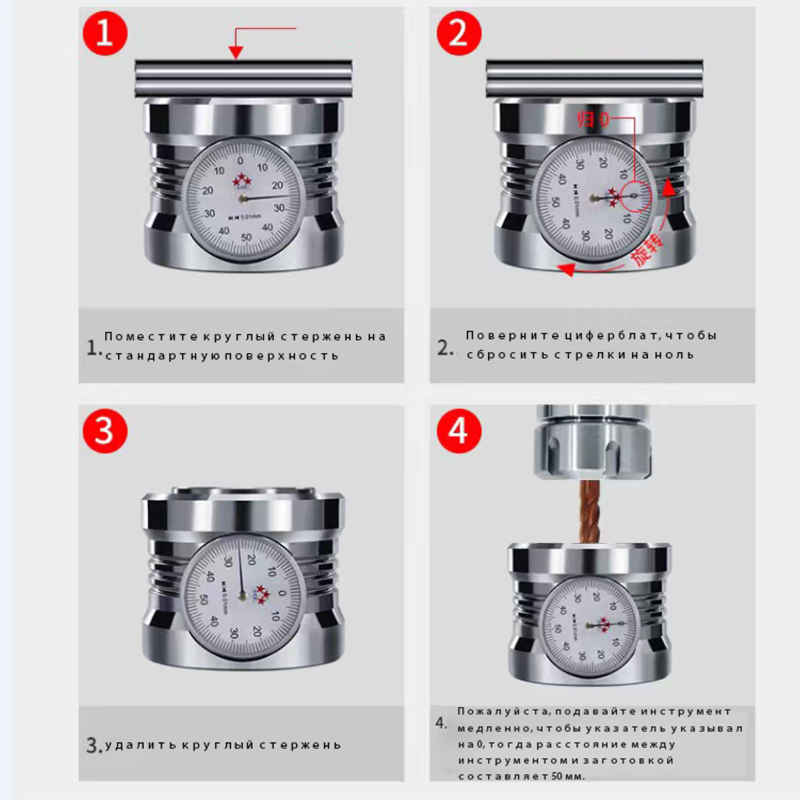

Привязка инструмента:
Индикатор привязки инструмента устанавливается на обрабатываемое изделие.
Режущий инструмент подводится к контактной прощадке устройства до тех пор, пока стрелка индикатора не переместится на ноль.
Инструмент находится на расстоянии 50 мм (±0,01 мм) над обрабатываемым изделием
