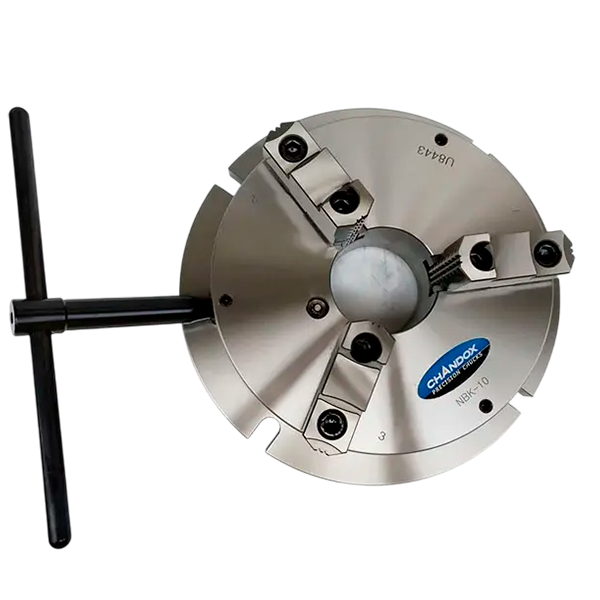

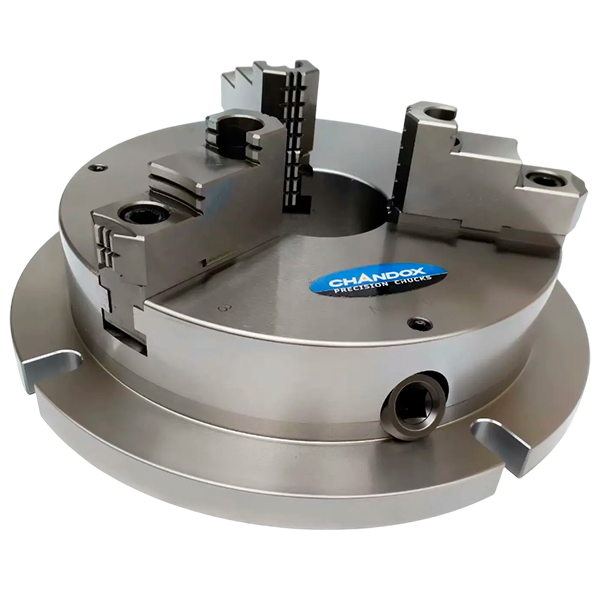

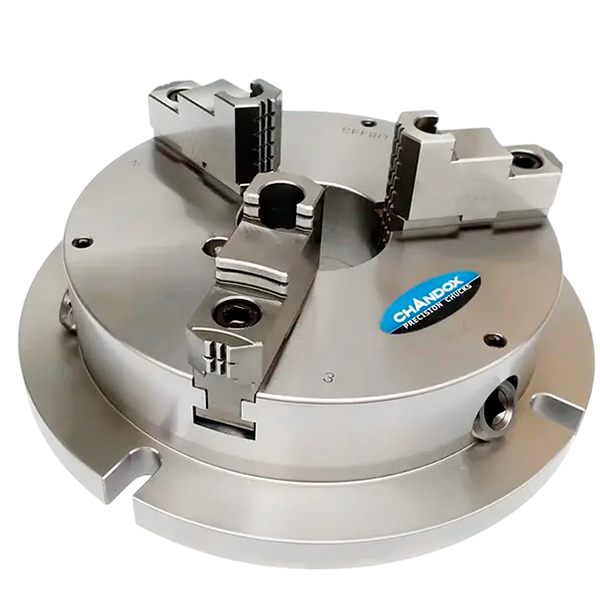

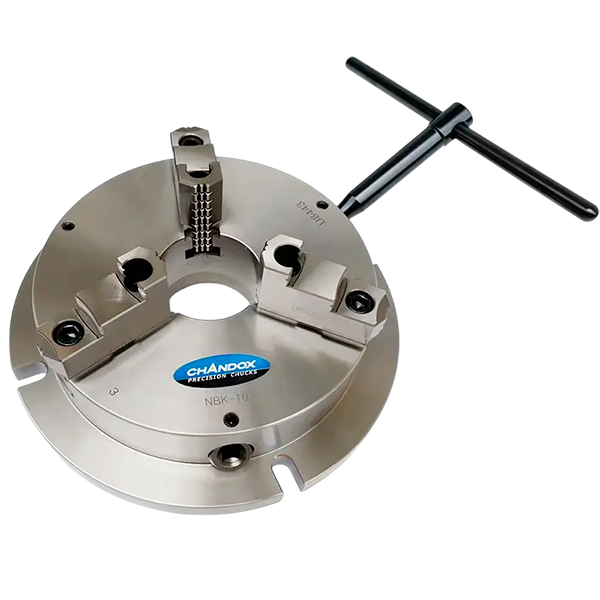

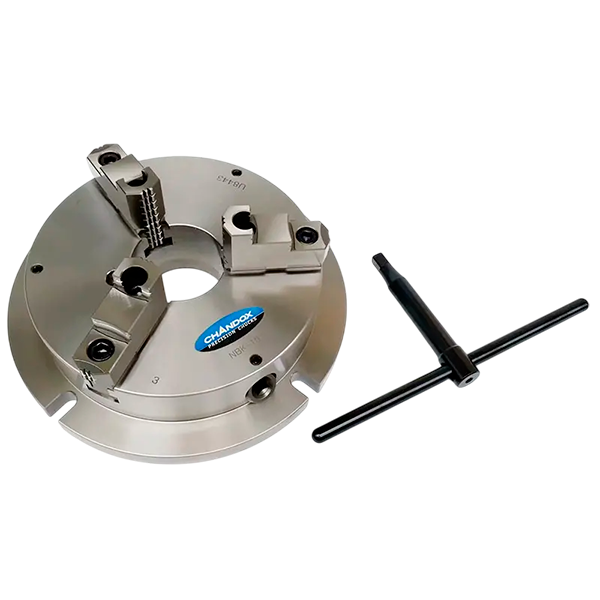

Патрон-тиски трехкулачковый самоцентрирующийся малой высоты VNBK-10

Диаметр основания 315 мм, диаметр патрона 255 мм, высота 73 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Проходное отверстие. Компактный, тонкий и при этом мощный фрезерный патрон-тиски на основании с механизмом зажима под 30°.

Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.

Конструкция трехкулачковых тисков типа VNBK позволяет надежно зажать заготовку и увеличить длину обработки благодаря небольшой высоте патрона. В комплект входит: патрон с основанием, ключ, реверсивные каленые кулачки 3 шт. Крепежные элементы приобретаются отдельно.

Особенности патрона VNBK:

• Патрон имеет несколько мест для установки ключа по периферии наружного диаметра под углом 30°, что позволяет удобно вращать ручку и мощно зажать кулачки на заготовке.
• Конструкция низкого патрона POWER SUPER THIN* (*мощный супертонкий) увеличивает допустимую длину в операциях механической обработки (свободный ход по оси Z).
• Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр. Макс. зажим наружного диаметра: Ø12-250. Макс. зажим внутреннего диаметра: Ø72-240.
• Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
• Стационарный, неповоротный.
• Имеет сквозное центральное отверстие для размещения длинной детали.
• Конструкция зажима POWERFUL TYPE* (*мощный тип) может использоваться как с жесткими, так и с мягкими кулачками, в зависимости от задачи.
• Экономит рабочее пространство станка.

Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.

Материал: шаровидный чугун.
