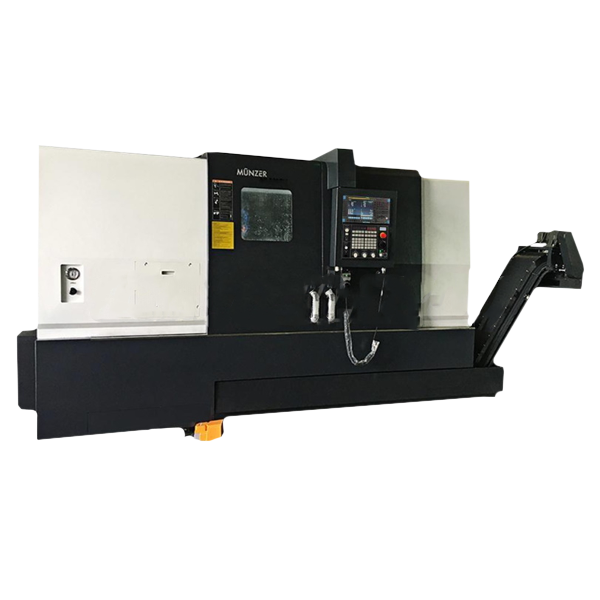

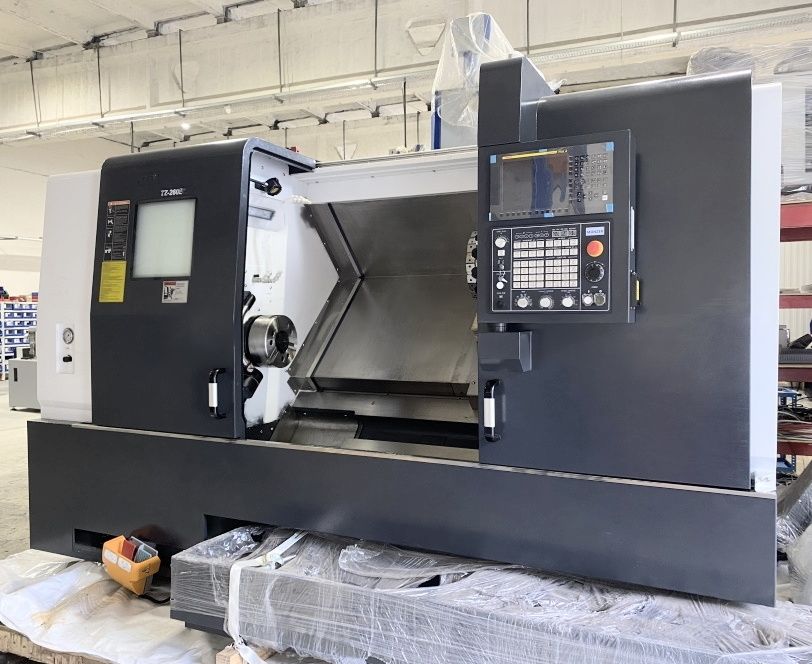

Горизонтальный токарный станок с ЧПУ TZ-260EM с наклонной станиной

Артикул: TZ-260EM Скопировано
Горизонтальный токарный станок с ЧПУ TZ-260EM с наклонной станиной Горизонтальный токарный станок с ЧПУ TZ-260EM с наклонной станиной
Горизонтальный токарный станок с ЧПУ TZ-260EM с наклонной станиной
Горизонтальный токарный станок с ЧПУ TZ-260EM с наклонной станиной
Бренд: Munzer
Оставить отзыв
В наличии ()
Авторизуйтесь чтобы увидеть оптовые цены

Розничная цена

0 ₽

Оптовая цена

0
− +
Нашли дешевле? Сделаем скидку!
Характеристики Описание Отзывы
Характеристики
  • Торговая марка:
    Munzer
  • Максимальный крутящий момент, Нм:
    46
  • Система управления:
    FANUC 0i-TF Plus(5)
  • Модель станка:
    TZ-260EM
  • Ход по оси X / Z / Y, мм:
    350 / 1120
  • Мощность привода оси X / Z / Y, кВт:
    3 / 3
  • Ускоренная подача по оси X / Z / Y, м/мин:
    24 / 24
  • Точность позиционирования, мм:
    ±0.008
  • Повторяемость, мм:
    ±0.005
  • Угол наклона станины:
    30°
  • Максимальный диаметр заготовки, мм:
    630
  • Максимальный диаметр точения, мм:
    450
  • Максимальная длина точения, мм:
    900
  • Максимальный диаметр прутка, мм:
    72
  • Модель двигателя оси X / Z / Y:
    FANUC is22/3000 / FANUC is22/3000
  • Модель шпинделя:
    А2-8
  • Размер токарного патрона:
    12 дюймов / 305 мм
  • Модель двигателя шпинделя:
    FANUC ilP30/8000-B
  • Максимальная скорость вращения шпинделя, об/мин:
    2500
  • Диаметр отверстия шпинделя, мм:
    87
  • Мощность двигателя шпинделя (15 мин / 60 мин), кВт:
    15 / 18.5
  • Максимальный крутящий момент (15 мин / 60 мин), Нм:
    191 / 236
  • Сечение наружной державки, мм:
    25 x 25
  • Диаметр расточной державки, мм:
    40
  • Подача СОЖ через револьверную головку:
    Включено
  • Тип задней бабки:
    Ручная с гидравлической программируемой пинолью
  • Конус пиноли задней бабки:
    MT5
  • Ход пиноли задней бабки, мм:
    120
  • Диаметр пиноли задней бабки, мм:
    120
  • Количество устанавливаемых инструментов:
    12
  • Мощность привода, кВт:
    2.7
  • Частота вращения, об/мин:
    4200
  • Габаритные размеры упаковки (Д x Ш x В), мм:
    5160 x 1950 x 2120
  • Вес станка в упаковке, кг:
    6900
  • Модель револьверной головки:
    BMT55-12T
  • Тип блоков:
    BMT55
Описание

Munzer TZ-260EM -  горизонтальный токарный станок с ЧПУ для высокопроизводительной обработки металла.  Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие THK (Япония) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам NSK (Япония) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка TZ-260EM:

• Станина с наклоном 30°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность

Стандартная комплектация
№ п/пНаименованиеПримечаниеКоличество
1Система управленияFANUC 0i-TF Plus(5) (Япония)1 шт.
2ШпиндельА2-8 (Тайвань)1 шт.
3Двигатель шпинделяFANUC βilP30/8000-B (Япония)1 шт.
4Сервоприводы по осям X / ZFANUC βis22/3000 / βis22/3000 (Япония)1 шт.
5Подшипники винтовой пары по осям X / ZTHK, PMI (Япония, Тайвань)1 шт.
6Винтовая пара по осям X / ZNSK (Япония)1 шт.
7Линейные направляющие качения по осям X / ZTHK, PMI (Япония, Тайвань)1 шт.
8Револьверная головкаТайвань1 шт.
9Радиальный держатель инструмента-3 шт.
10Осевой держатель инструмента-1 шт.
11Держатель расточного инструмента-1 шт.
12Переходная втулка-1 комп.
13Приводной блок 0°-2 шт.
14Приводной блок 90°-1 шт.
15Переносной пульт управления-1 шт.
16Пистолет подачи СОЖ-1 шт.
17Пневматический пистолет-1 шт.
18Приводная программируемая пиноль задней бабкиТайвань1 шт.
19Централизованная система смазки-1 комп.
20ТрансформаторSchneider (Франция)1 комп.
21Автоматический конвейер для стружки-1 комп.
22Нормы безопасности СЕ-1 шт.
23Трехцветный индикатор состояния-1 шт.
24Светодиодное рабочее освещение-1 шт.
25Ящик с установочным инструментом-1 комп.

Дополнительные опции
№ п/пНаименованиеПримечание
1Датчик привязки инструмента Renishaw HPMAВключено в комплектацию
2Маслоотделитель (сепаратор СОЖ)Включено в комплектацию
3Кондиционер электрошкафаВключено в комплектацию
4Оптические линейки для осей X / Y (Heidenhain)Включено в комплектацию
5Система автоматического измерения детали Renishaw OLP40-
6Ловитель деталей (без ленточного конвейера / с конвейером)-
7Система охлаждения высокого давления (20 бар)-
