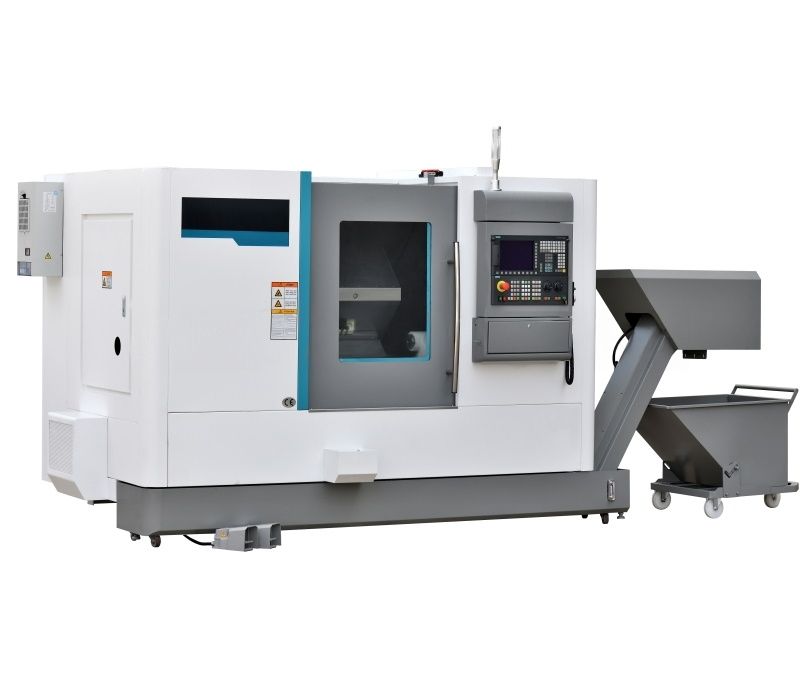

Горизонтальный токарный станок с ЧПУ TL52-420M

Артикул: TL52-420M Скопировано
Горизонтальный токарный станок с ЧПУ TL52-420M Горизонтальный токарный станок с ЧПУ TL52-420M Горизонтальный токарный станок с ЧПУ TL52-420M Горизонтальный токарный станок с ЧПУ TL52-420M Горизонтальный токарный станок с ЧПУ TL52-420M Горизонтальный токарный станок с ЧПУ TL52-420M
Горизонтальный токарный станок с ЧПУ TL52-420M
Горизонтальный токарный станок с ЧПУ TL52-420M
Горизонтальный токарный станок с ЧПУ TL52-420M
Горизонтальный токарный станок с ЧПУ TL52-420M
Горизонтальный токарный станок с ЧПУ TL52-420M
Горизонтальный токарный станок с ЧПУ TL52-420M
Бренд: MetalСraft
Оставить отзыв
В наличии ()
Авторизуйтесь чтобы увидеть оптовые цены

Розничная цена

0 ₽

Оптовая цена

0
− +
Нашли дешевле? Сделаем скидку!
Характеристики Описание Отзывы
Характеристики
  • Торговая марка:
    MetalСraft
  • Максимальный крутящий момент, Нм:
    17.7

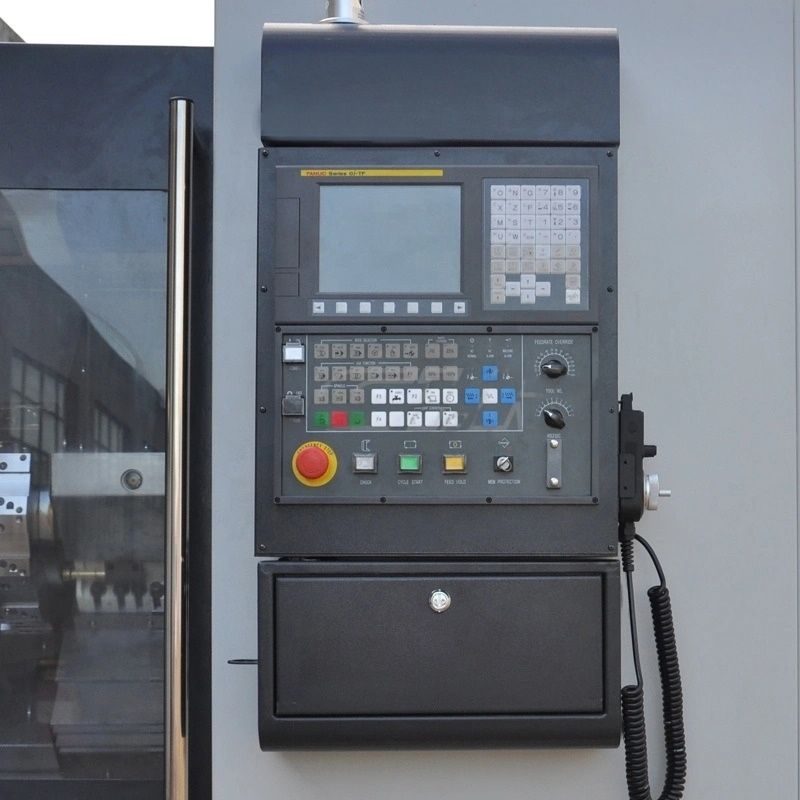

  • Система управления:
    FANUC 0i Mf(5) Plus
  • Модель станка:
    TL52-420M
  • Ход по оси X / Z / Y, мм:
    235 / 540
  • Мощность привода оси X / Z / Y, кВт:
    3 / 3
  • Ускоренная подача по оси X / Z / Y, м/мин:
    30 / 30
  • Точность позиционирования, мм:
    ±0.008
  • Габаритные размеры станка (Д x Ш x В), мм:
    4500 x 1850 x 2000
  • Вес станка, кг:
    4300
  • Повторяемость, мм:
    ±0.006
  • Угол наклона станины:
    45°
  • Максимальный диаметр заготовки, мм:
    520
  • Максимальный диаметр точения, мм:
    370
  • Максимальная длина точения, мм:
    420
  • Максимальный диаметр прутка, мм:
    52
  • Модель двигателя оси X / Z / Y:
    FANUC is12B/3000 / FANUC is12/3000
  • Модель шпинделя:
    А2-6
  • Размер токарного патрона:
    8 дюймов / 203 мм
  • Модель двигателя шпинделя:
    FANUC ILP30-8000B
  • Максимальная скорость вращения шпинделя, об/мин:
    4000
  • Диаметр отверстия шпинделя, мм:
    65
  • Мощность двигателя шпинделя (15 мин / 60 мин), кВт:
    15 / 18.5
  • Максимальный крутящий момент (15 мин / 60 мин), Нм:
    191 / 236
  • Сечение наружной державки, мм:
    20 x 20
  • Диаметр расточной державки, мм:
    32
  • Подача СОЖ через револьверную головку:
    Включено

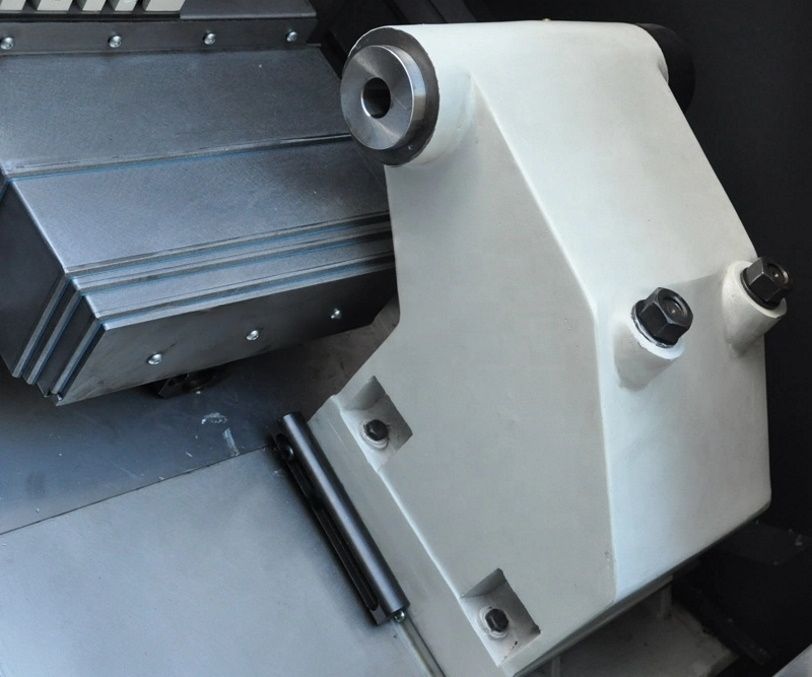

  • Тип задней бабки:
    Гидравлическая с программируемой пинолью
  • Конус пиноли задней бабки:
    MT4
  • Ход пиноли задней бабки, мм:
    120
  • Диаметр пиноли задней бабки, мм:
    80
  • Тип револьверной головки:
    С приводом
  • Перемещение задней бабки, мм:
    600
  • Передаточное отношение:
    1 : 1.4
  • Количество устанавливаемых инструментов:
    12
  • Мощность привода, кВт:
    2.2 / 3.7
  • Частота вращения, об/мин:
    5000
Описание

Токарный станок с ЧПУ MetalCraft TL52-420M используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Револьверная головка с приводом расширяет функиональные возможности обработки и позволяет дополнительно выполнять фрезерование, а также вне осевое сверление и нарезание резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Mf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.

Особенности станка TL52-420M:

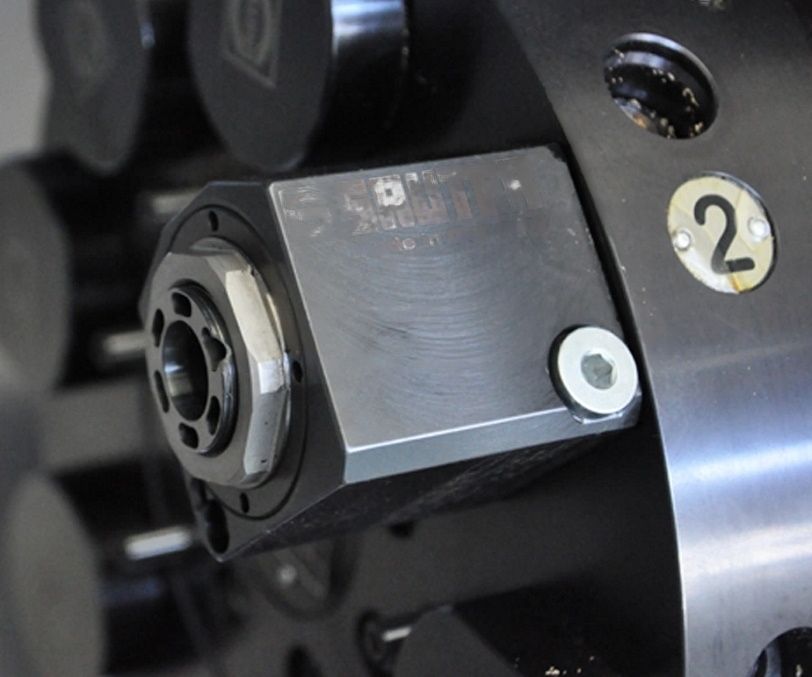

• Револьверная головка Sauter (Германия) на 12 позиций (BMT55, с приводом)
• Высокотехнологичная система Renishaw для привязки инструмента (входит в указанную спецификацию)
• Станина с наклоном 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность


Стандартная комплектация
№ п/пНаименованиеПримечаниеКоличество
1Система управленияFANUC 0i Mf(5) Plus (Япония)1 шт.

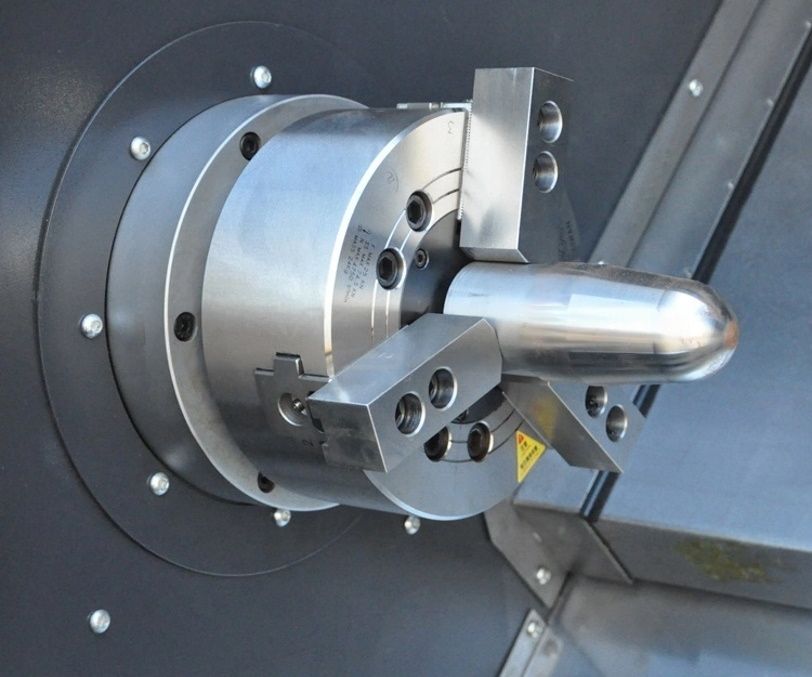

2Гидравлический патрон шпинделяА2-6 (Тайвань)1 шт.
3Двигатель шпинделяFANUC βilP30-8000B (Япония)1 шт.
4Подшипники шпинделяNSK (Япония)1 шт.
5Сервоприводы по осям X / ZFANUC βis8B/3000 / FANUC βis12/2000 (Япония)1 шт.
6Винтовая пара по осям X / ZТайвань1 шт.
7Линейные направляющие качения по осям X / ZТайвань1 шт.
8Револьверная головкаТайвань1 шт.
9Радиальный держатель инструмента-2 шт.
10Осевой держатель инструмента-1 шт.
11Держатель расточного инструмента  - 3 шт.
12Переходная втулка  -3 шт.

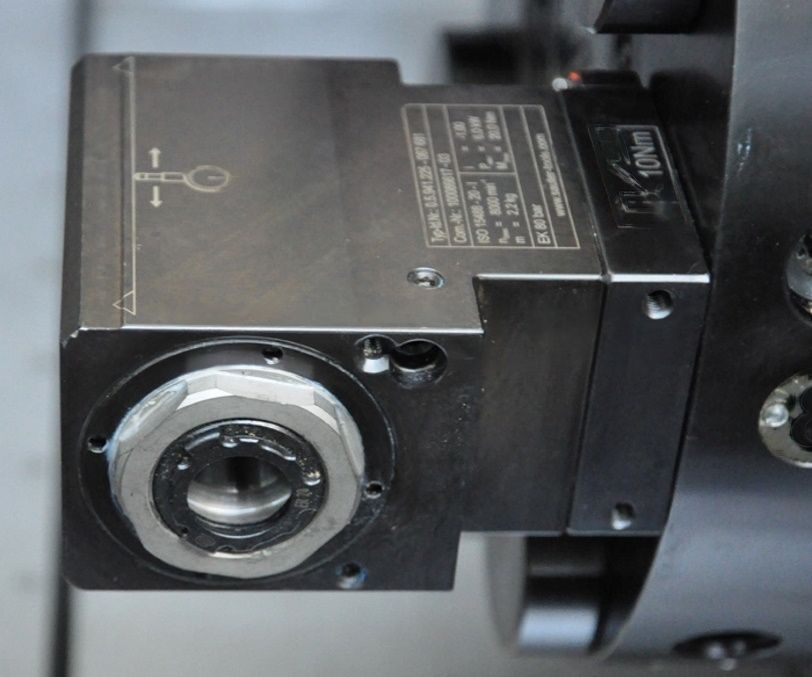

13Приводной блок 0°-1 шт.
14Приводной блок 90°-1 шт.
15Переносной пульт управления-1 шт.
16Пистолет для подачи СОЖ-1 шт.
17Пневматический пистолет-1 шт.
18Приводная программируемая пиноль задней бабкиТайвань1 комп.
19Централизованная система смазки-1 комп.
20Трансформатор-1 комп.
21Автоматический конвейер для стружки-1 комп.
22Нормы безопасности СЕ-1 шт.
23Трехцветный индикатор состояния-1 шт.
24Светодиодное рабочее освещение-1 шт.
25Ящик с установочным инструментом-1 комп.

Дополнительные опции
№ п/пНаименованиеПримечание
1Маслоотделитель (сепаратор СОЖ)Включено в комплектацию
2Кондиционер электрошкафаВключено в комплектацию
3Датчик привязки инструмента Renishaw HPMAВключено в комплектацию
4Система автоматического измерения детали Renishaw OLP40-
5Оптические линейки для осей X / Y (Heidenhain)-
6Инструментальный блок BMT55 радиальный (0°)-
7Инструментальный блок BMT55 радиальный (90°)-
